Дверь Pivot поворачивается на шарнире, спрятанном в полотне: шарнир крепится к полу и потолку готового проёма, короба и наличников нет. Ниже заводское руководство по установке, разобранное по шагам: зазоры, размер полотна под проём, сверление, установка двери и регулировки.
Порядок установки и схемы из краткого руководства PIVOT, 9 страниц, редакция октября 2024. Параметры системы из каталога и актуальных условий фабрики ProfilDoors.
Что приходит с фабрики

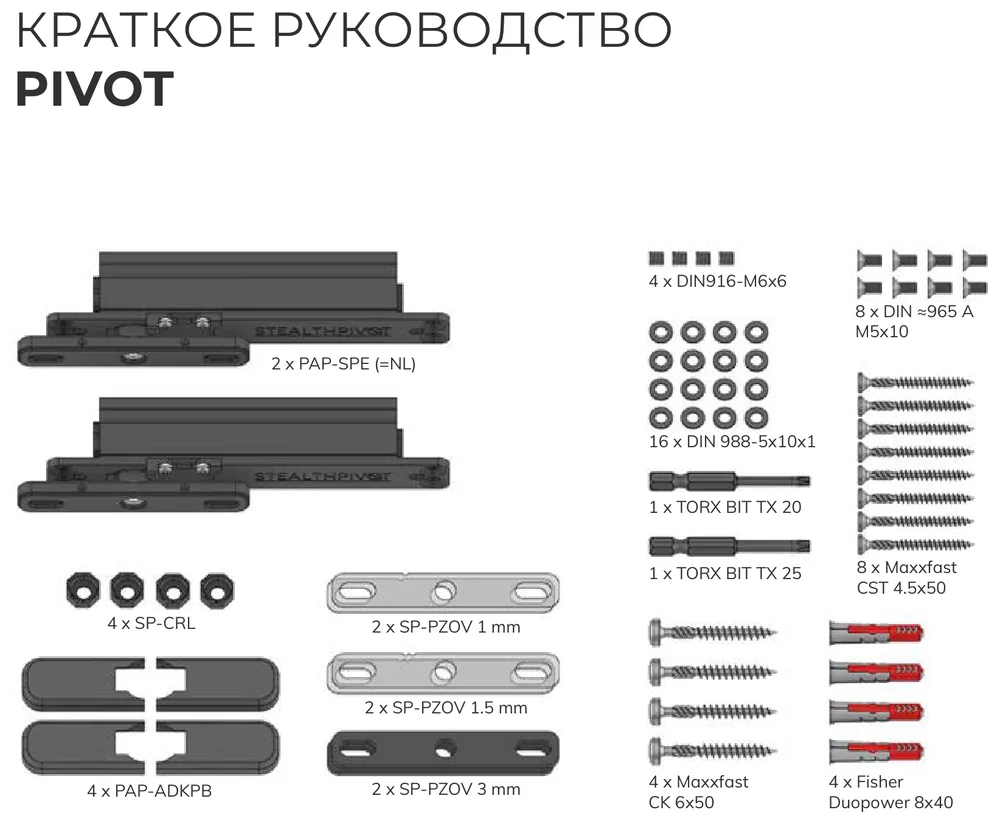

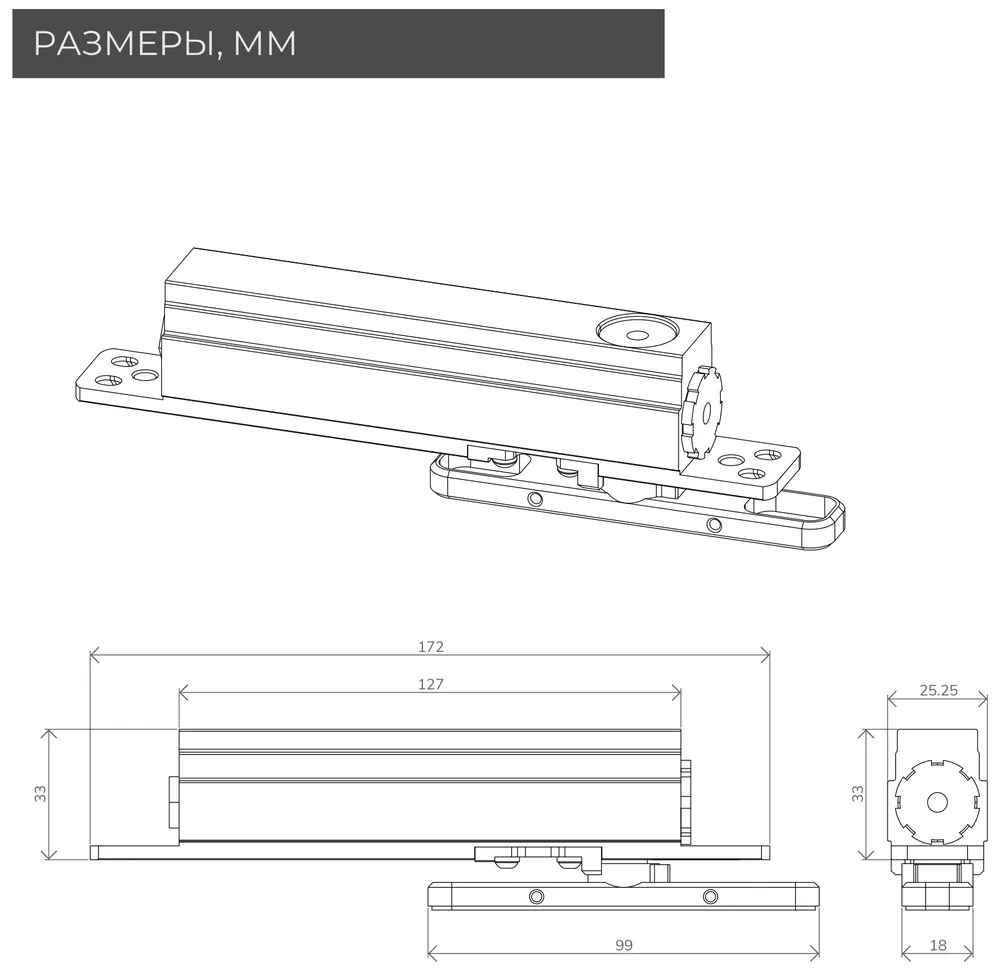

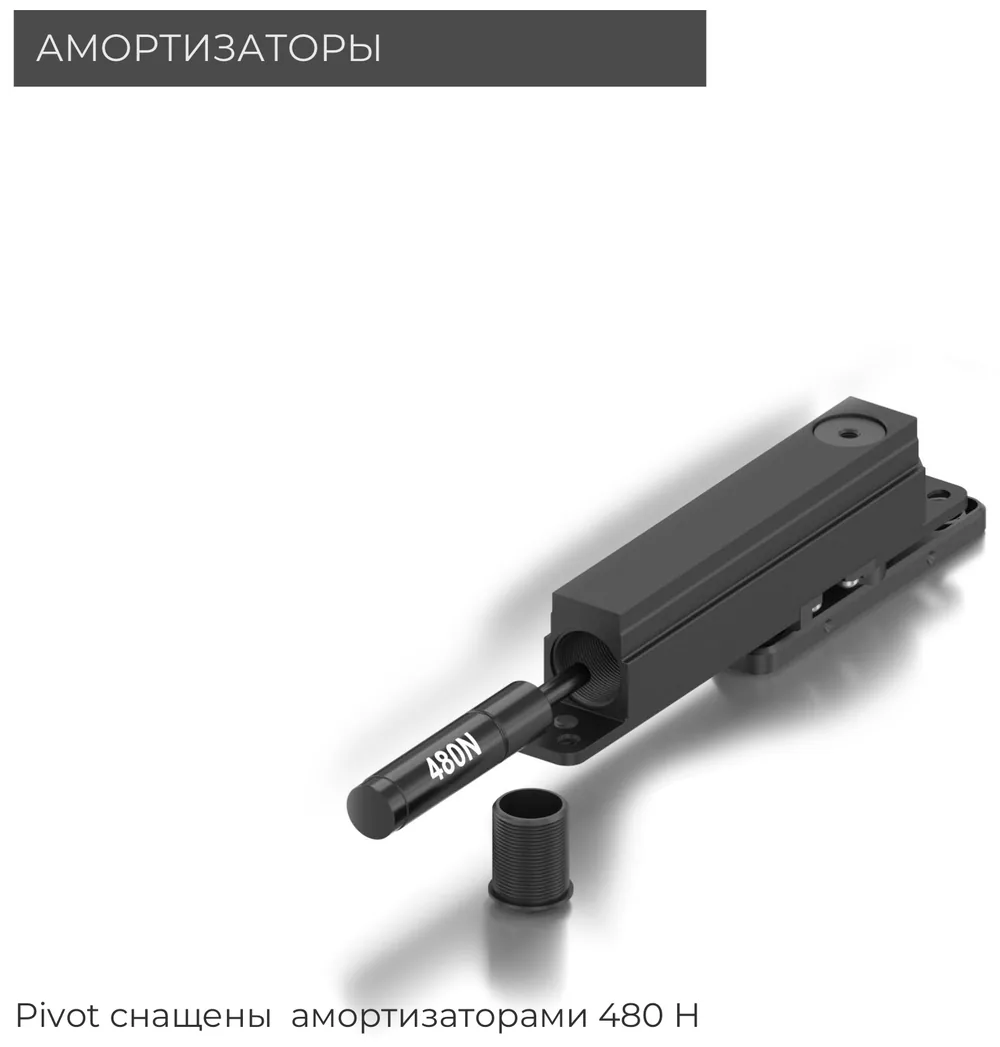

Механизм приходит уже установленным в полотно: фабрика зарезает его на производстве и отпускает единым комплектом «Дверной блок PIVOT». В комплект механизма по руководству входят:
- шарниры PAP-SPE, 2 шт.;
- восьмиугольные эксцентриковые вставки SP-CRL, 4 шт.;
- крышки PAP-ADKPB, 4 шт.;
- прокладки SP-PZOV толщиной 1, 1,5 и 3 мм, по 2 шт.;
- шайбы DIN 988 5×10×1, 16 шт.;
- установочные винты DIN 916 M6×6, 4 шт., и винты DIN 965 A M5×10, 8 шт.;
- шурупы Maxxfast CST 4,5×50, 8 шт., и Maxxfast CK 6×50, 4 шт.;
- дюбели Fisher DuoPower 8×40, 4 шт.;
- биты TORX TX20 и TX25.

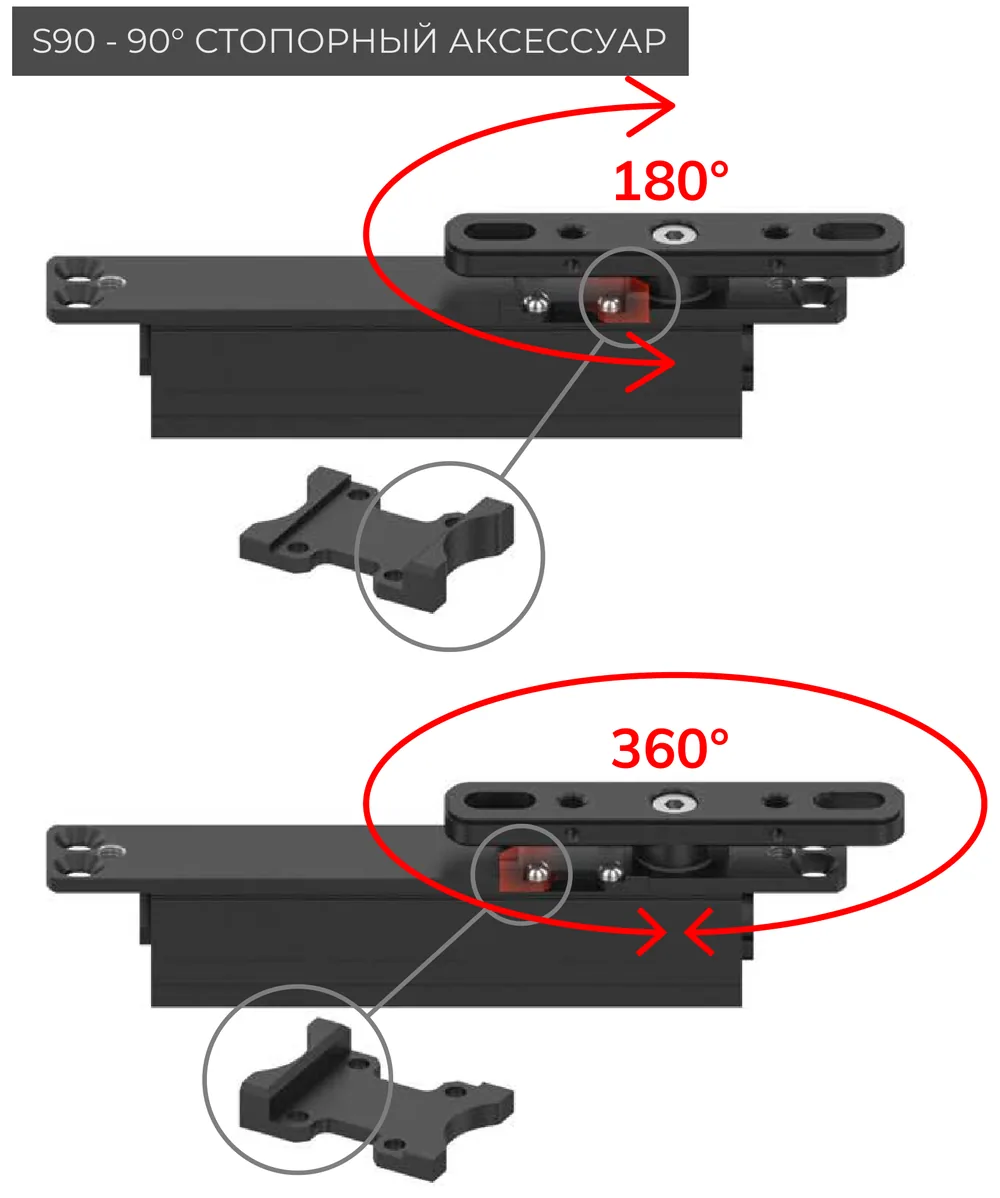

Короб и замок с Pivot не используются. Ручки-скобы заказывают отдельно. Цвет механизма выбирают из 5 вариантов порошковой окраски: серебро, чёрный, вайт, шампань, никель.

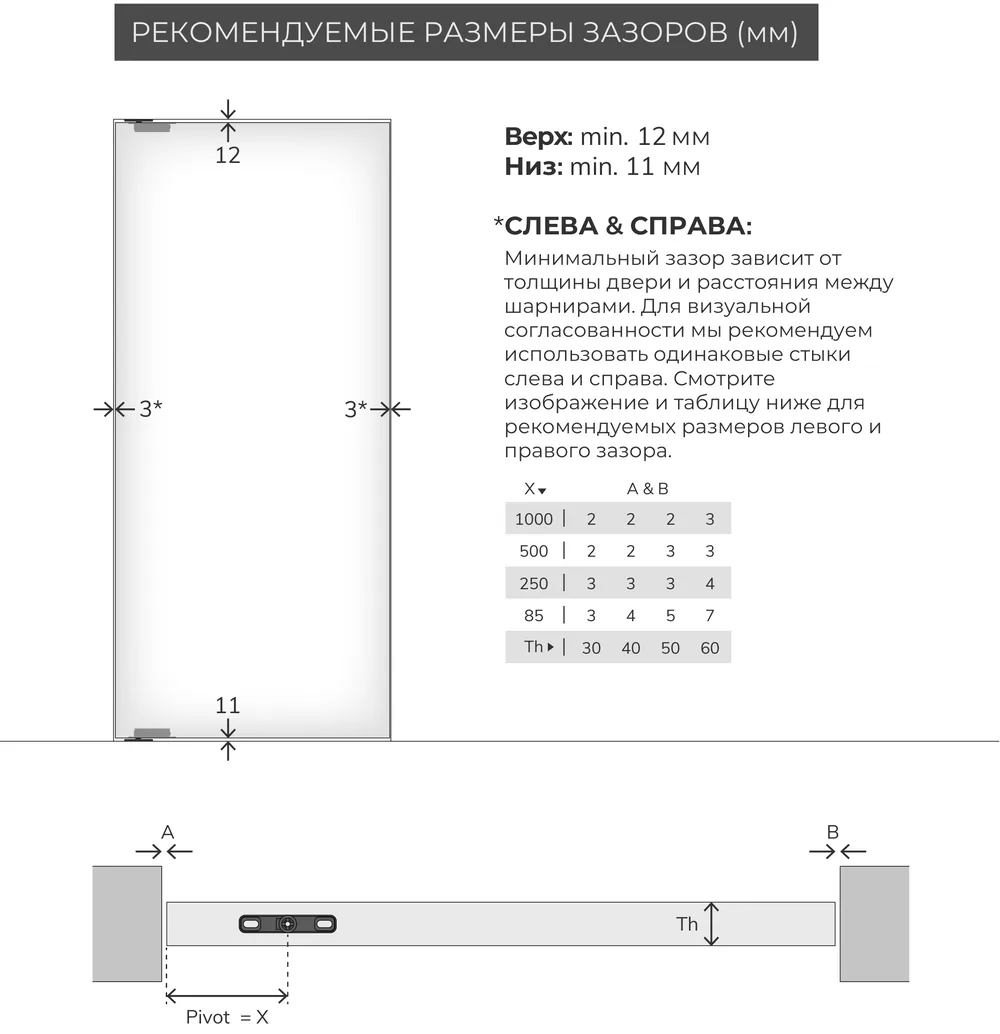

Зазоры и размер полотна
Сверху не меньше 12 мм, снизу не меньше 11 мм.

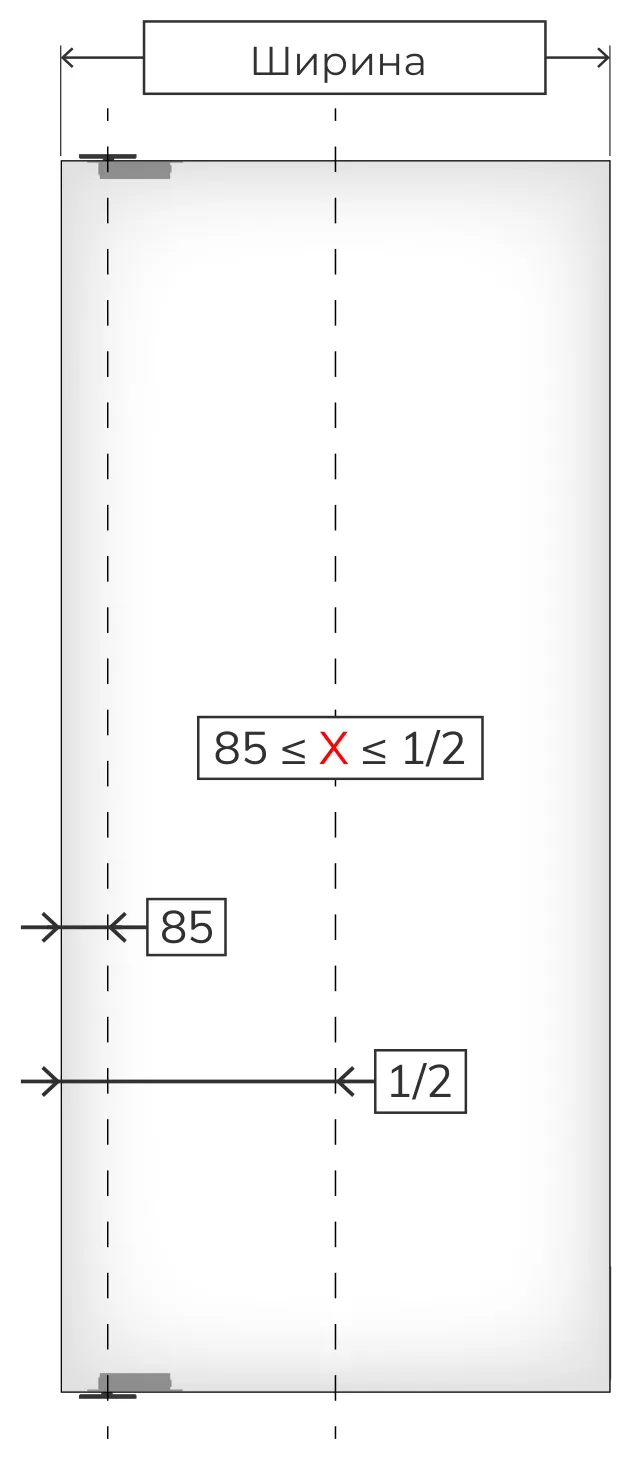

Слева и справа зазор зависит от толщины полотна и от того, где стоит ось поворота: чем ближе ось к краю, тем больше зазор. Руководство советует делать зазоры слева и справа одинаковыми.
Рекомендуемый зазор слева и справа, мм:
| Ось от края полотна (X), мм | полотно 30 мм | 40 мм | 50 мм | 60 мм |
|---|---|---|---|---|
| 1000 | 2 | 2 | 2 | 3 |
| 500 | 2 | 2 | 3 | 3 |
| 250 | 3 | 3 | 3 | 4 |
| 85 | 3 | 4 | 5 | 7 |

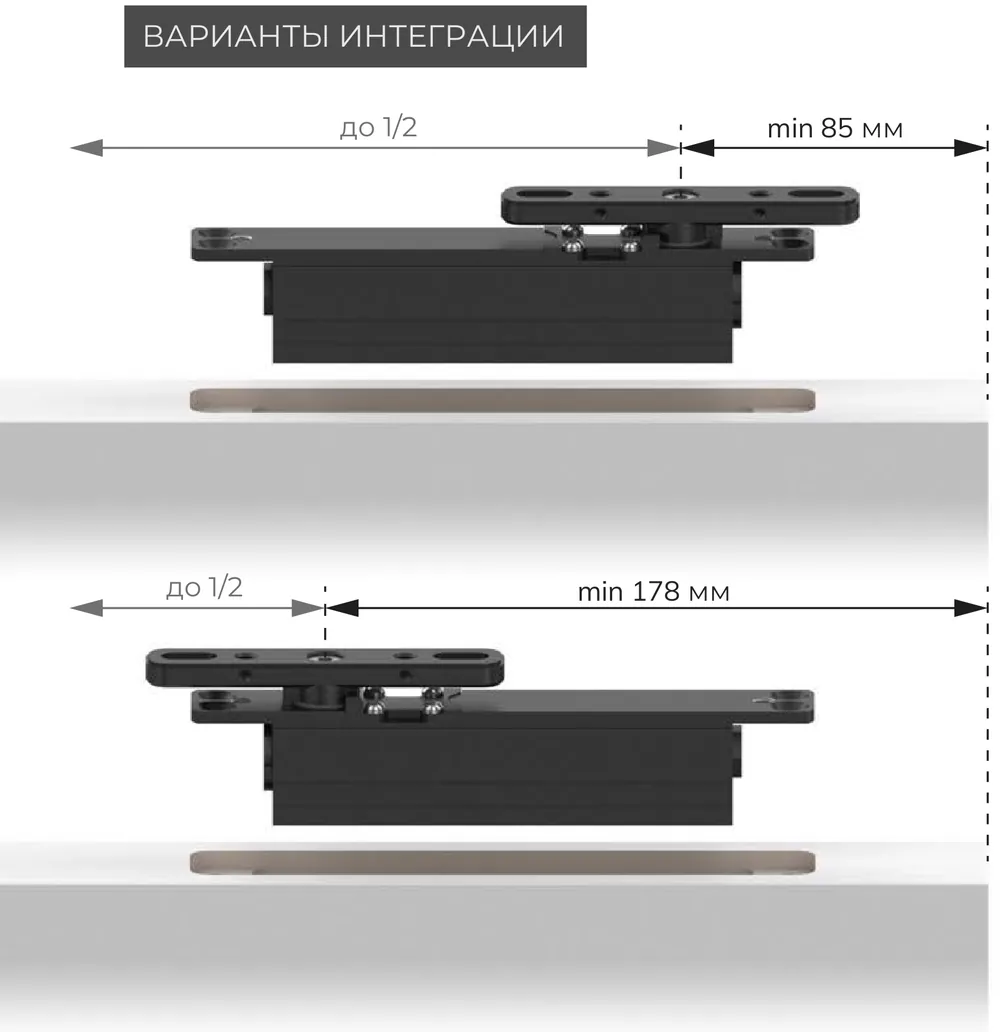

Ось ставят на расстоянии от 85 мм от края полотна до его середины. Полотна ProfilDoors с Pivot толщиной 44 мм, в таблице это между столбцами 40 и 50 мм; калькулятор берёт столбец 50 мм, он даёт зазор с запасом.
Установка: 9 шагов
Шаги по заводскому руководству. Проём к началу работ готов и отделан, крепление только в твёрдые или армированные материалы.

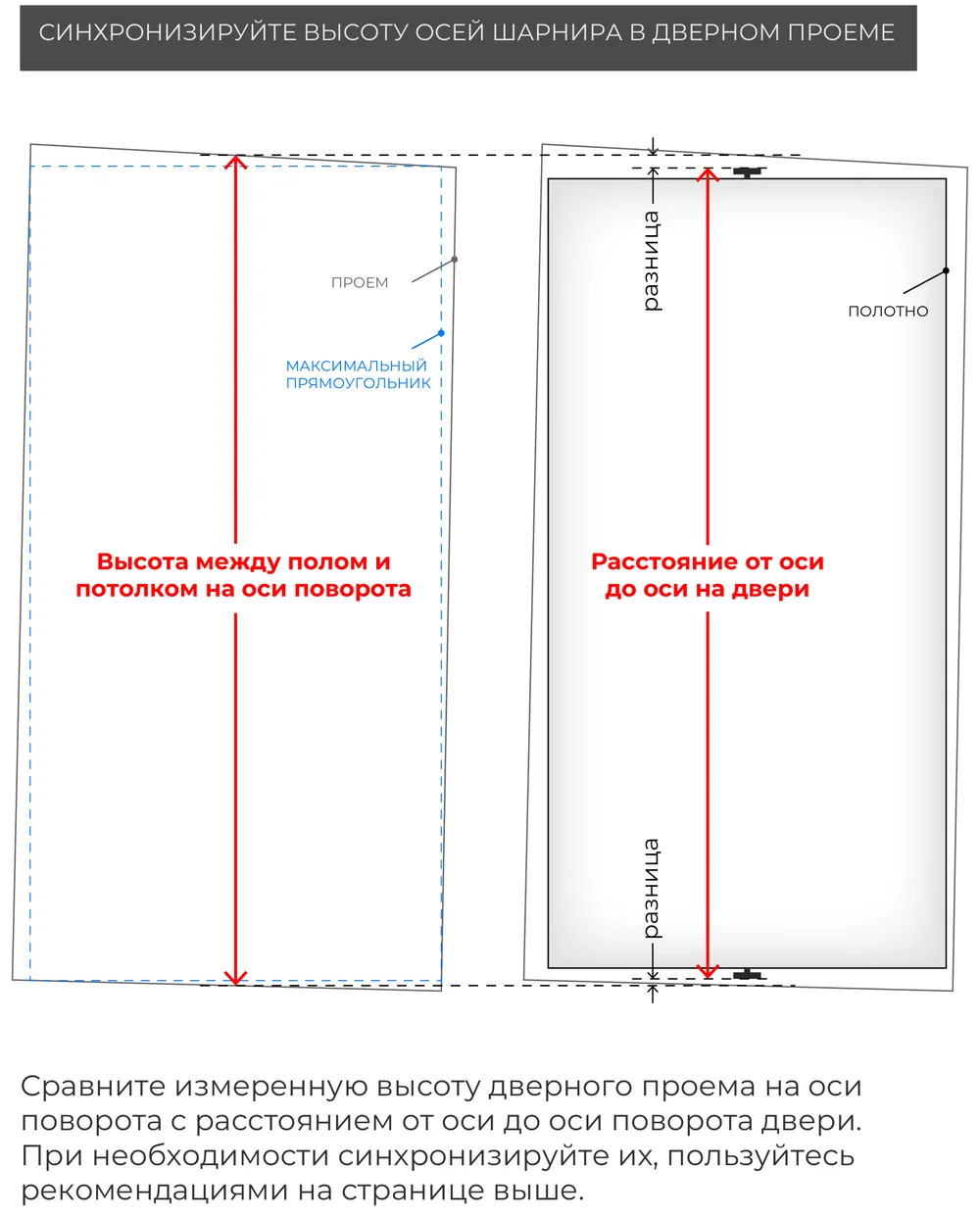

Сверьте высоту проёма с осями двери
Измерьте высоту между полом и потолком на линии оси поворота и сравните с расстоянием от оси до оси на двери. Проём бывает не идеально прямым: мерят в самом узком и низком месте. Разницу выбирают регулировкой высоты (шаг 6).

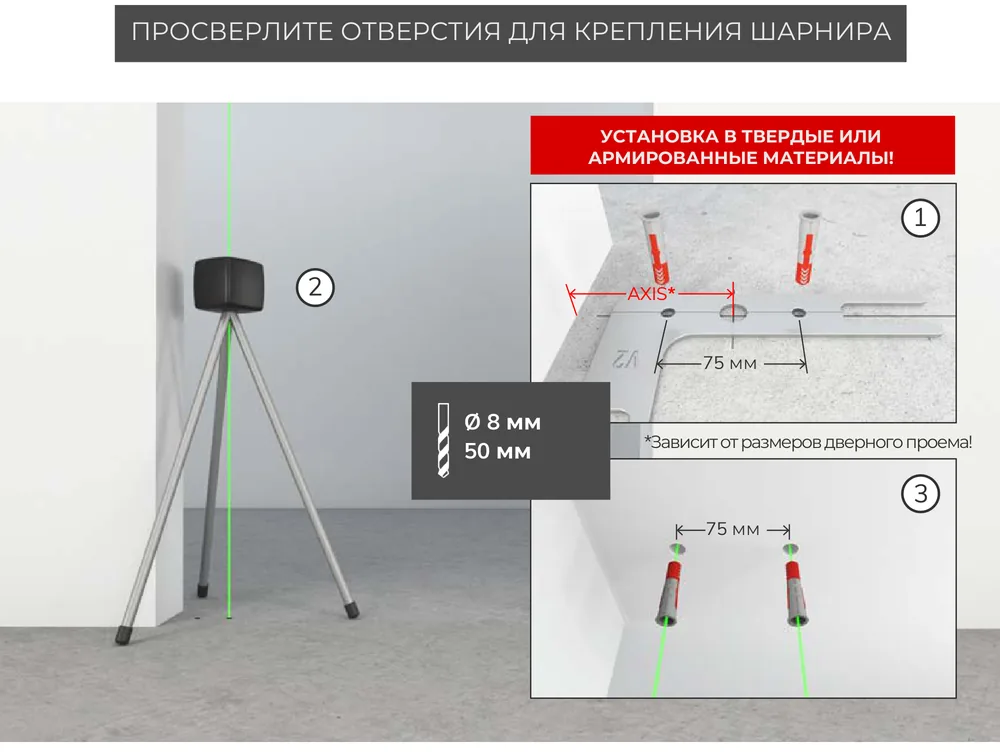

Просверлите отверстия под шарниры
В полу и потолке сверлят по два отверстия Ø8 мм глубиной 50 мм на расстоянии 75 мм друг от друга. Положение оси зависит от размеров проёма, на схеме её переносят с пола на потолок лазерным построителем. Только в твёрдые или армированные материалы.

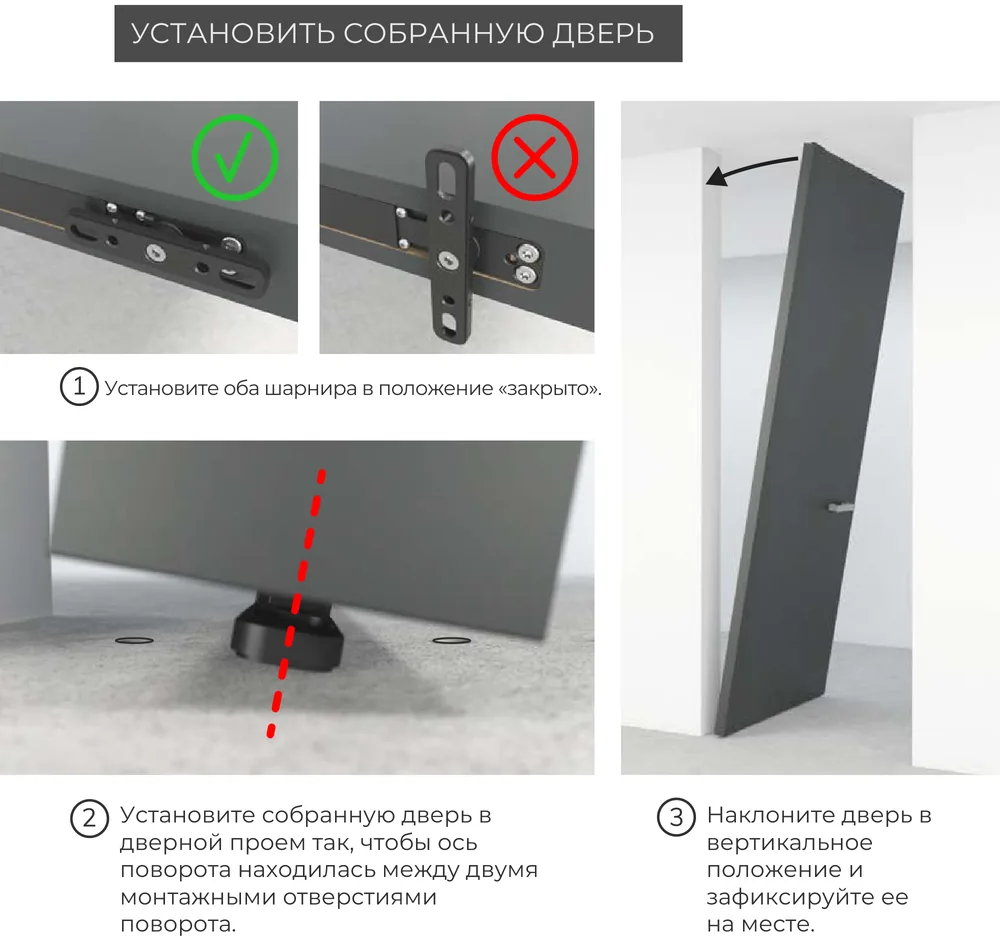

Поставьте дверь в проём
Оба шарнира переводят в положение «закрыто». Дверь ставят в проём так, чтобы ось поворота оказалась между двумя монтажными отверстиями, наклоняют в вертикальное положение и фиксируют.

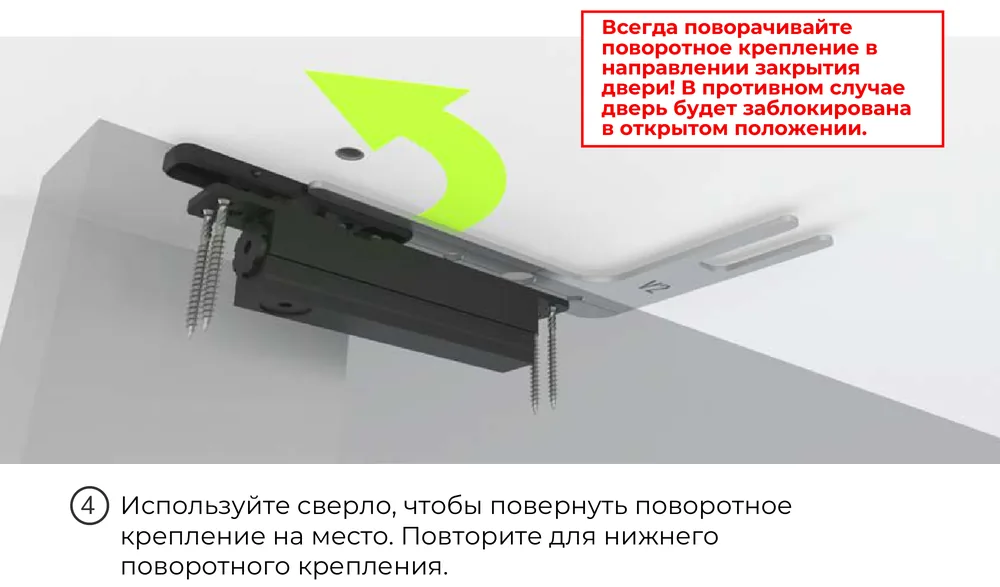

Поверните крепление на место
Поворотное крепление поворачивают на место, потом так же нижнее. Крепление поворачивают только в сторону закрывания двери, иначе дверь заблокируется в открытом положении.

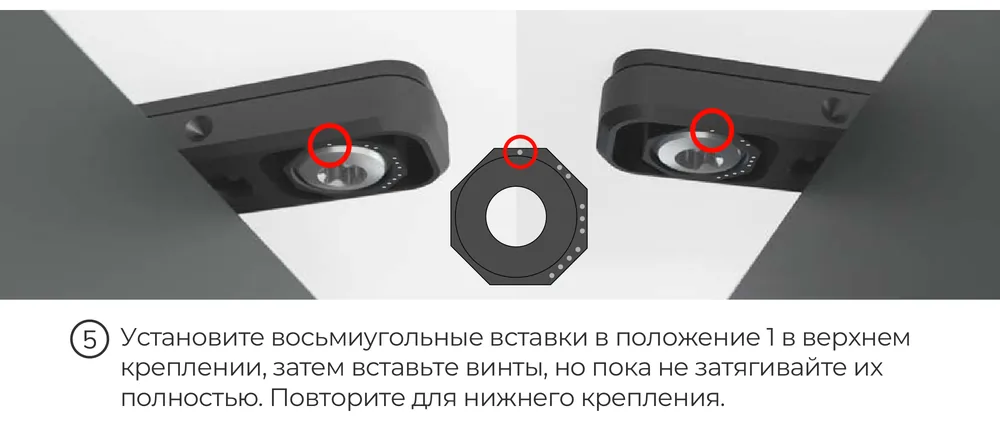

Вставки и винты
Восьмиугольные вставки ставят в положение 1 в верхнем креплении, вставляют винты и пока не затягивают до конца. Повторяют для нижнего крепления.

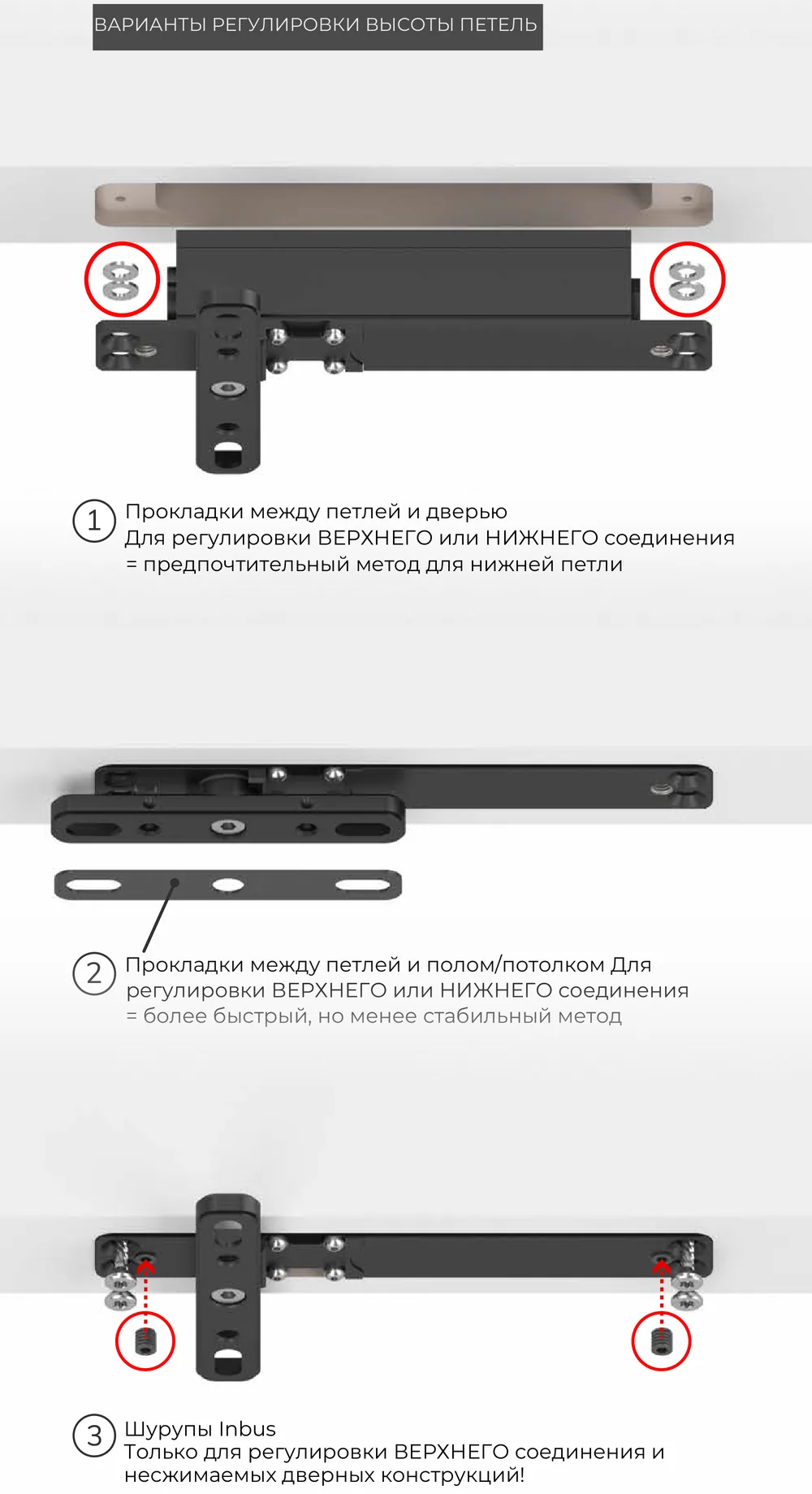

Регулировка высоты
Три способа. Прокладки между шарниром и дверью: для верхнего и нижнего соединения, для нижнего это предпочтительный способ. Прокладки между шарниром и полом или потолком: быстрее, но менее стабильно. Установочные винты Inbus: только для верхнего соединения и только у несжимаемых полотен.

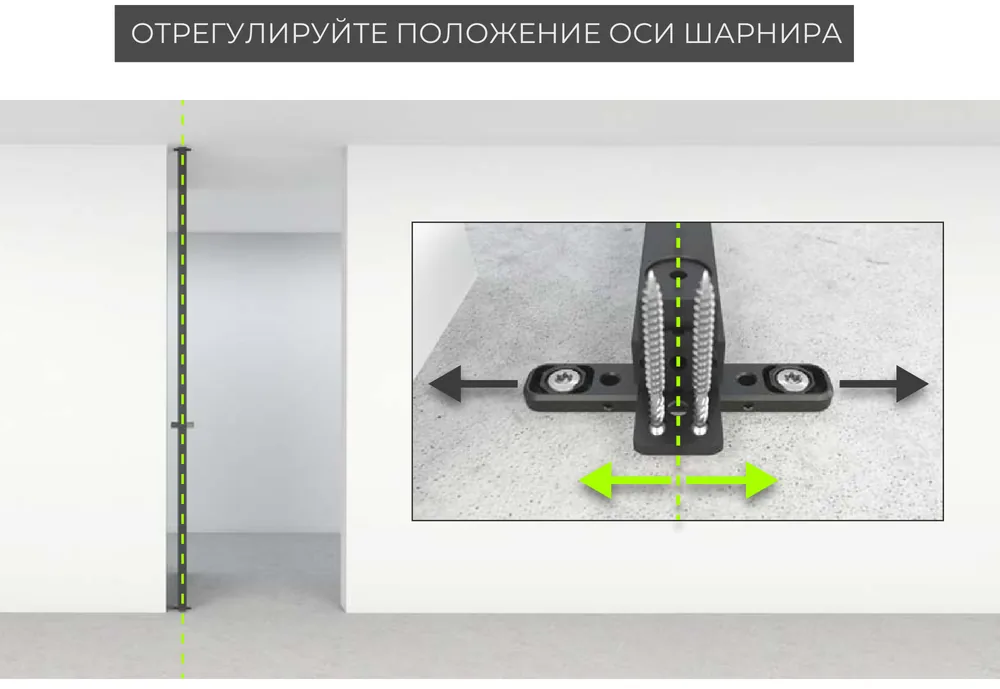

Положение оси шарнира
Положение оси выставляют сдвигом крепления, как показывают стрелки на схеме, по вертикальной линии оси.

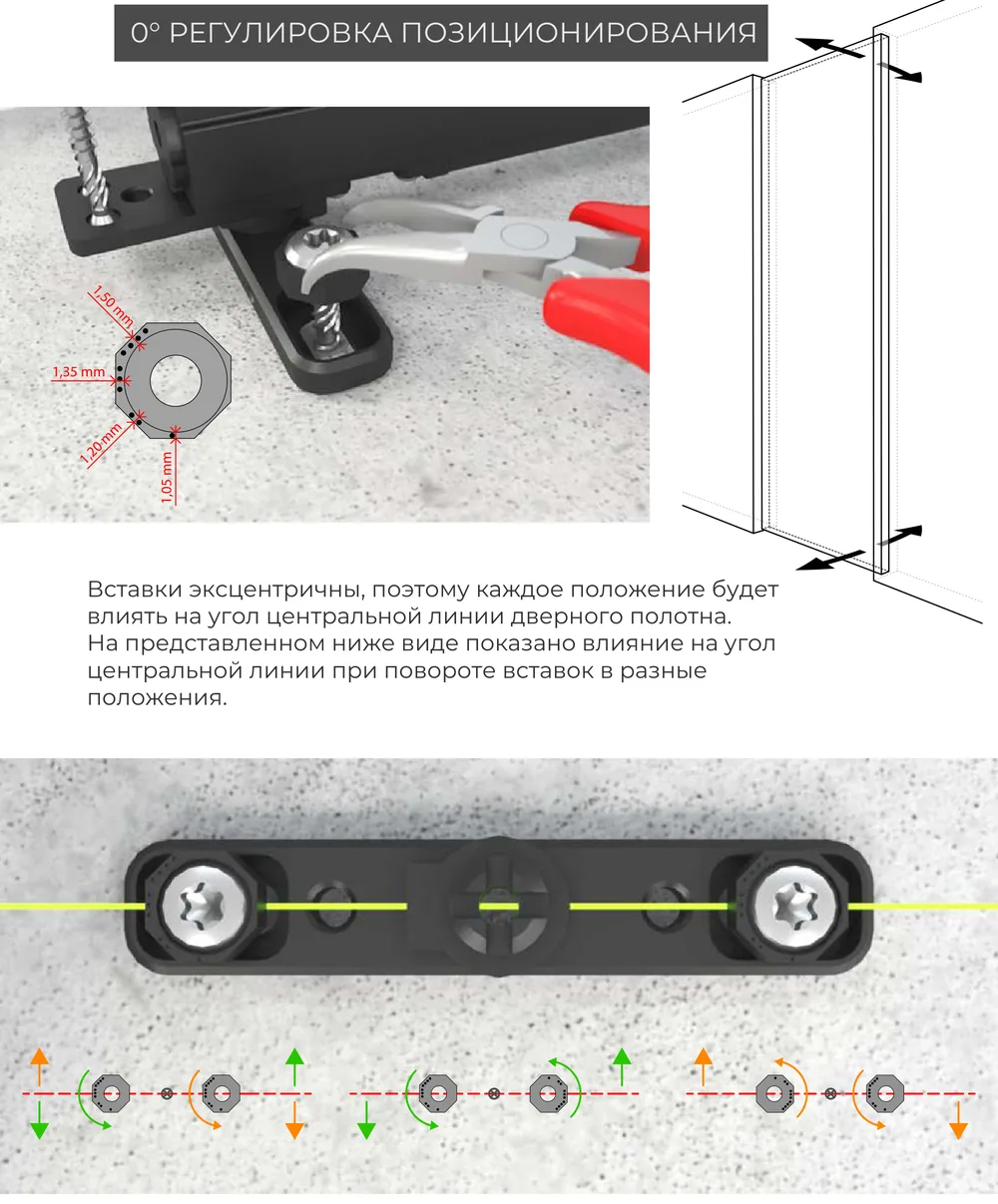

Регулировка угла 0°
Вставки эксцентриковые: каждое положение меняет угол центральной линии полотна, на схеме смещение 1,05, 1,20, 1,35 или 1,50 мм в зависимости от положения. Так выставляют закрытое полотно по линии проёма.

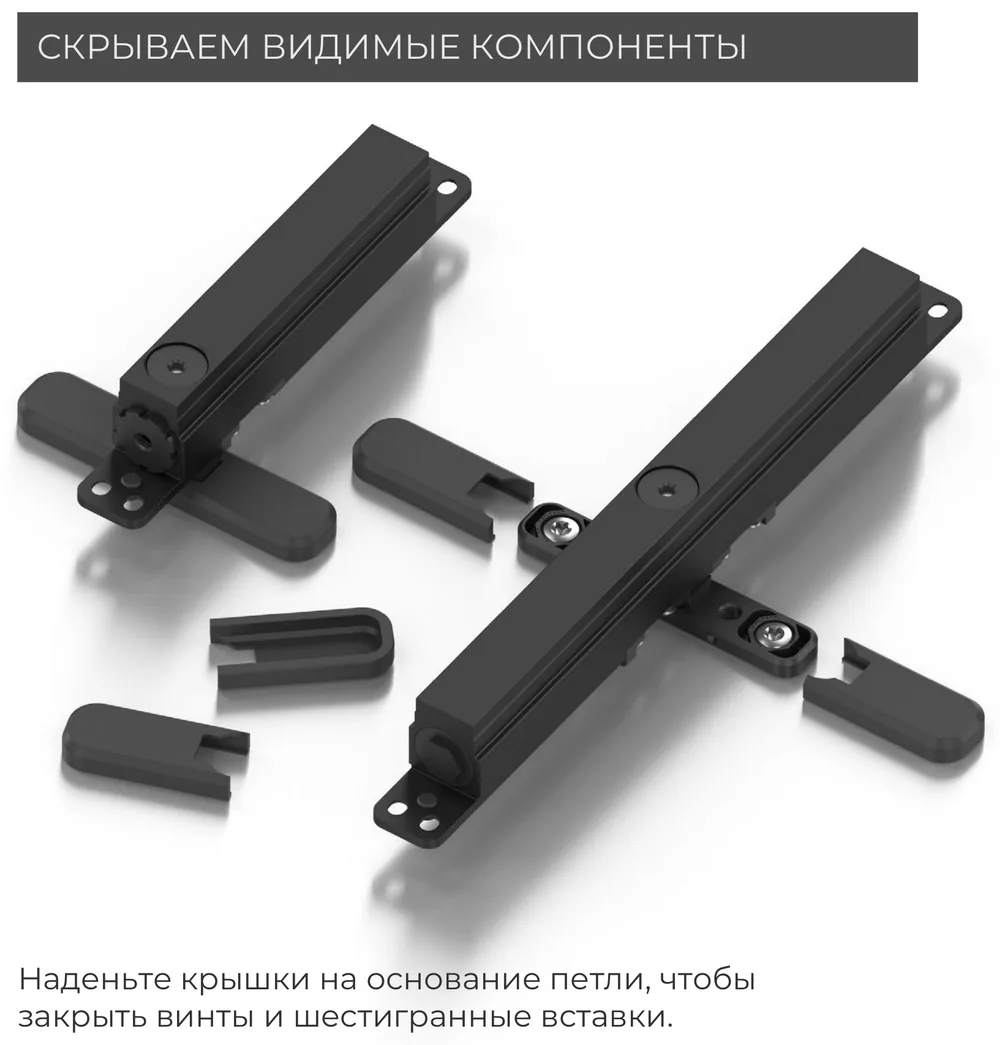

Крышки
На основание шарнира надевают крышки, они закрывают винты и вставки.
Что нельзя пропустить
- Проём готовый, из твёрдых или армированных материалов. Шарнир держится на полу и потолке.
- Зазоры закладывают до заказа: сверху от 12 мм, снизу от 11 мм, по бокам по таблице.
- Высоту проёма на оси сверяют с расстоянием между осями двери до сверления.
- Крепление поворачивают только в сторону закрывания, иначе дверь встанет открытой.
- Винты Inbus только сверху и только у несжимаемых полотен.
Какие двери ставят на Pivot
Система рассчитана на полотна толщиной 44 мм шириной от 600 до 1200 мм, у серий SE и VE до 1000 мм, у AGN от 400 до 1250 мм. При заказе полотна указывают «Pivot», механизм фабрика ставит сама. Кликните серию, чтобы открыть каталог:
Серии ST и VT с полотном 60 мм тоже делают с Pivot, шириной от 600 до 1000 мм. Их и новые серии GE, SE.O и AGX подберёт менеджер.
