Рото-дверь ProfilDoors: размеры, подбор рычага и монтаж

Q: Чем центральная рото-дверь отличается от ориентированной?

Тем, где полотно стоит по толщине стены - к ширине проёма это отношения не имеет. У центральной полотно посередине толщины: торец стены остаётся открытым с обеих сторон, поэтому добора и верхней балки нужно вдвое больше. У ориентированной полотно смещено к одной плоскости стены и выходит с ней заподлицо: торец остаётся только с противоположной стороны, погонажа нужно вдвое меньше, но дверь делается под конкретную сторону - левую или правую. Выбирать нужно до заказа: это разные комплекты.

Рото-дверь вращается вокруг вертикальной оси внутри собственной коробки: полотно уходит в проём и разворачивается, открываясь сразу в обе стороны. Перед дверью не нужно оставлять место для распахивания, а сам проём остаётся свободным почти на всю ширину. Механизм — Ergon Living серии T.E. итальянской фабрики Celegon, ProfilDoors ставит его в свои дверные блоки. Ниже — вся техническая часть: подбор рычага, таблицы размеров, требования к коробке, обрезка трека под нестандарт и сборка.

Размеры, формулы и комплектация — из технического руководства по ротационному механизму Ergon Living, серия T.E., редакция REV. 7. Ничего не додумано: чего нет в документе, здесь не написано.

от 35 ммминимальная толщина полотна

до 70 кгмаксимальный вес полотна

3типоразмера рычага под разную ширину проёма

100 000циклов открывания по испытаниям CATAS, EN 1119

Центральная и ориентированная дверь

Полотно можно поставить в проёме двумя способами, и от этого зависит комплектация коробки.

Речь о том, где полотно стоит по толщине стены — глубже или ближе к одной из её плоскостей. К ширине проёма это отношения не имеет.

Центральная дверь. Полотно сидит посередине толщины стены. Торец стены при этом остаётся открытым с обеих сторон, и закрывать его нужно с двух сторон — поэтому добор и верхняя балка идут в двойном количестве. Зато дверь открывается в обе стороны, и переделывать полотно не требуется.

Ориентированная дверь. Полотно смещено к одной плоскости стены и выходит с ней заподлицо. С этой стороны закрывать нечего, торец остаётся только с противоположной — добор и балка нужны в одном экземпляре. Такая дверь изготавливается под конкретную сторону, левую или правую.

Это решают до заказа. Одна и та же дверь в этих двух вариантах — разные комплекты: у центральной вдвое больше погонажа. Переиграть после оформления заказа не получится, недостающие добор и балку придётся докупать отдельно.

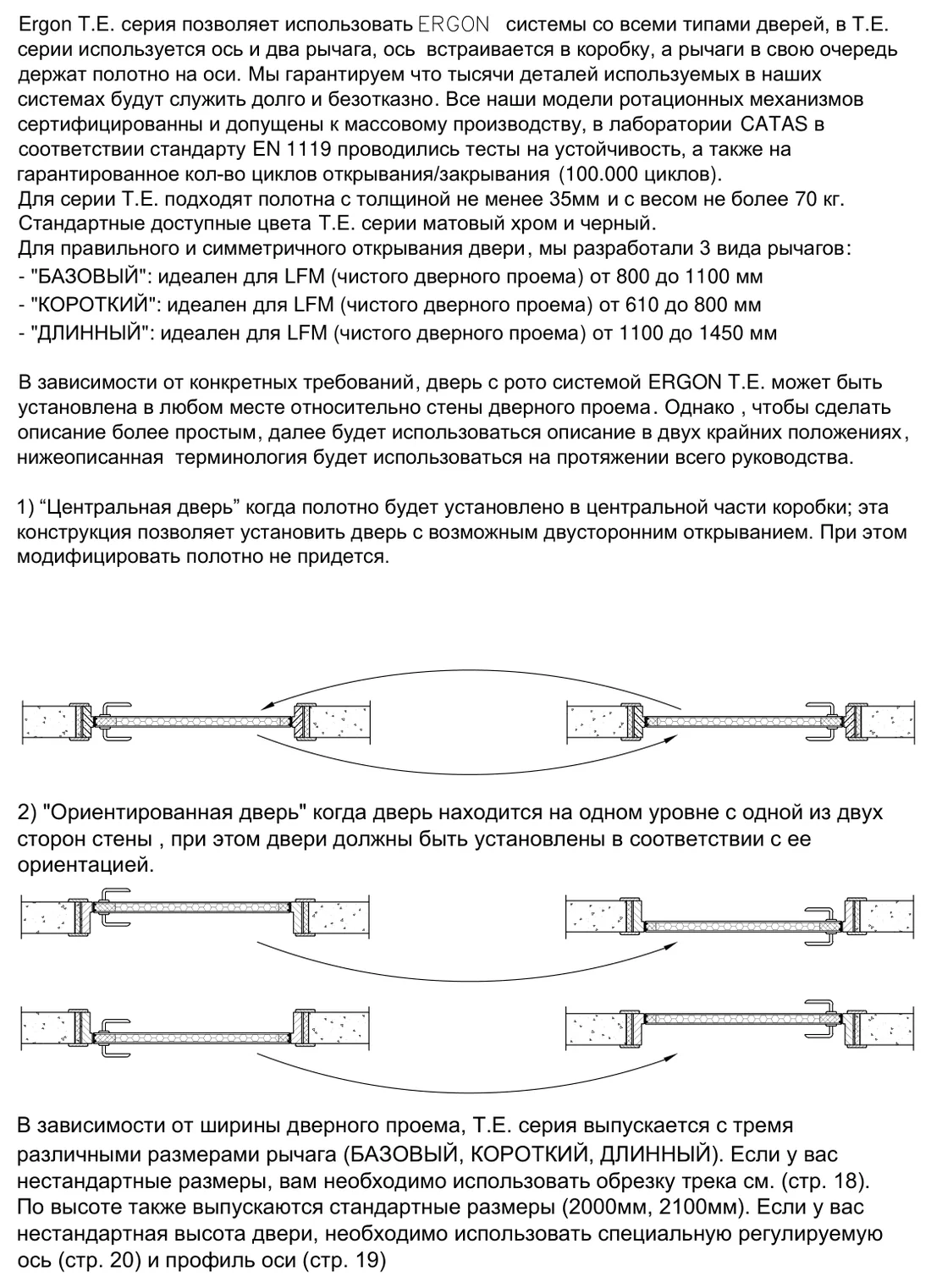

Схемы центральной и ориентированной рото-двери — Как полотно располагается в проёме: центральная дверь сверху, ориентированная — ниже.

Калькулятор размеров и подбор рычага

В рото-системе три разных размера: LFM — ширина чистого проёма, LP — ширина проёма с коробкой, LA — ширина самого полотна. Выберите проём — калькулятор покажет остальное и подскажет, какой нужен рычаг.

Ширина чистого проёма, LFM

Высота чистого проёма, HFM

Полотно765 × 2034 мм

Проём с коробкой740 × 2050 мм

РычагБазовый

Обрезка трекане нужна

Полные заводские таблицы

Размеры по горизонтали

LP = LFM − 160 · LA = LFM − 135. Жирным отмечен рычаг, при котором размер стандартный и трек резать не нужно.

LFM чистый проём	LP проём с коробкой	LA полотно	Рычаг	Размер
610	450	475	Короткий	нужна обрезка трека
650	490	515	Короткий	нужна обрезка трека
700	540	565	Базовый · Короткий	нужна обрезка трека
750	590	615	Базовый · Короткий	нужна обрезка трека
800	640	665	Базовый · Короткий	стандарт
850	690	715	Базовый	стандарт
900	740	765	Базовый	стандарт
950	790	815	Базовый	стандарт
1000	840	865	Базовый	стандарт
1050	890	915	Базовый	стандарт
1100	940	965	Базовый · Длинный	стандарт
1150	990	1015	Длинный	нужна обрезка трека
1200	1040	1065	Длинный	нужна обрезка трека
1250	1090	1115	Длинный	нужна обрезка трека
1300	1140	1165	Длинный	стандарт
1350	1190	1215	Длинный	нужна обрезка трека
1400	1240	1265	Длинный	нужна обрезка трека
1450	1290	1315	Длинный	стандарт

Размеры по высоте

HP = HFM − 50 · HA = HFM − 66. Все значения в таблице — стандартные.

HFM высота чистого проёма	HP высота проёма	HA высота полотна
1950	1900	1884
2000	1950	1934
2050	2000	1984
2100	2050	2034
2150	2100	2084
2200	2150	2134
2250	2200	2184

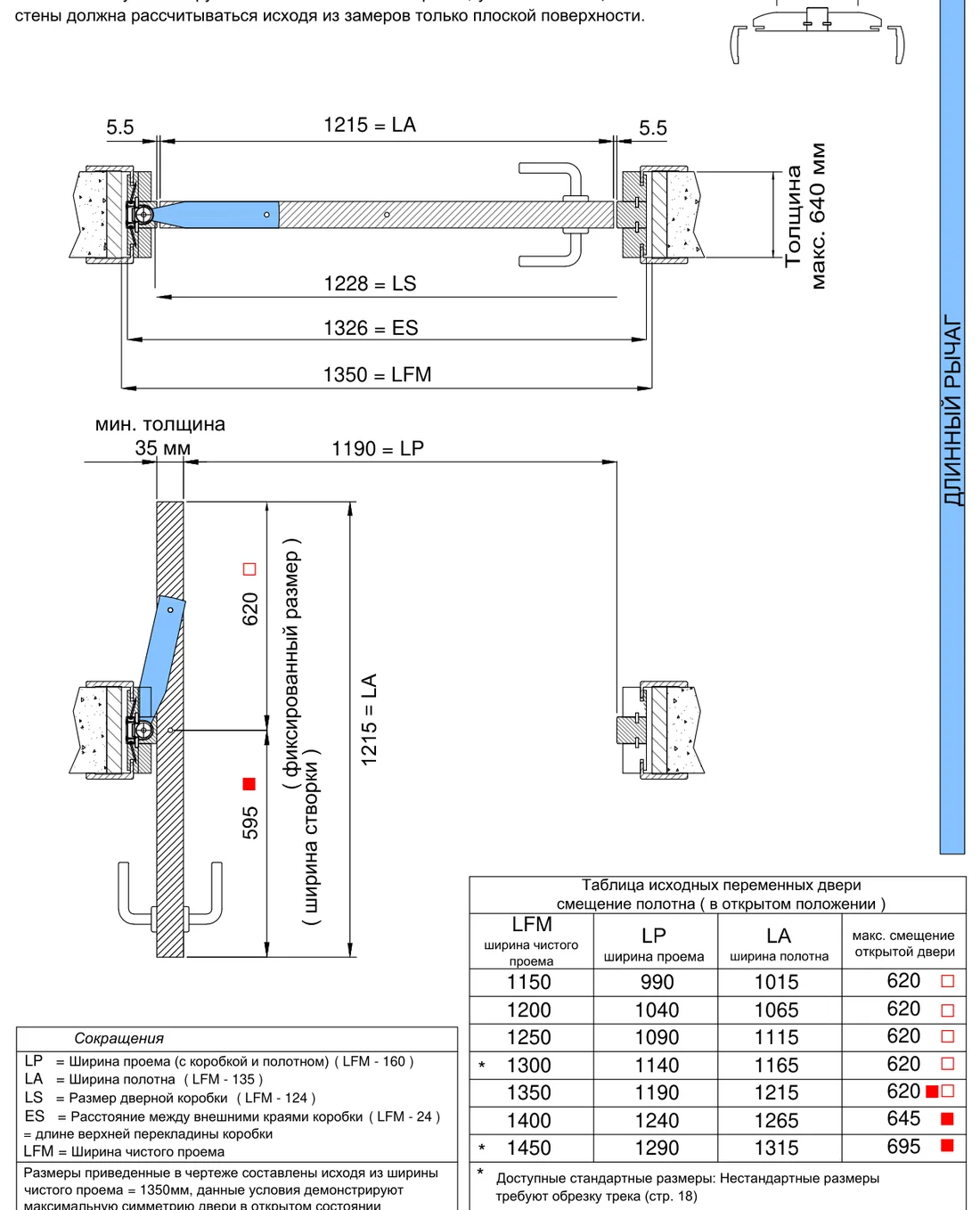

Заводская таблица размеров готового полотна рото-системы — Та же таблица в оригинале — размеры готового полотна.

Комплектация механизма

Ротационный механизм приезжает набором из 28 позиций. Номера совпадают с обозначениями на схеме.

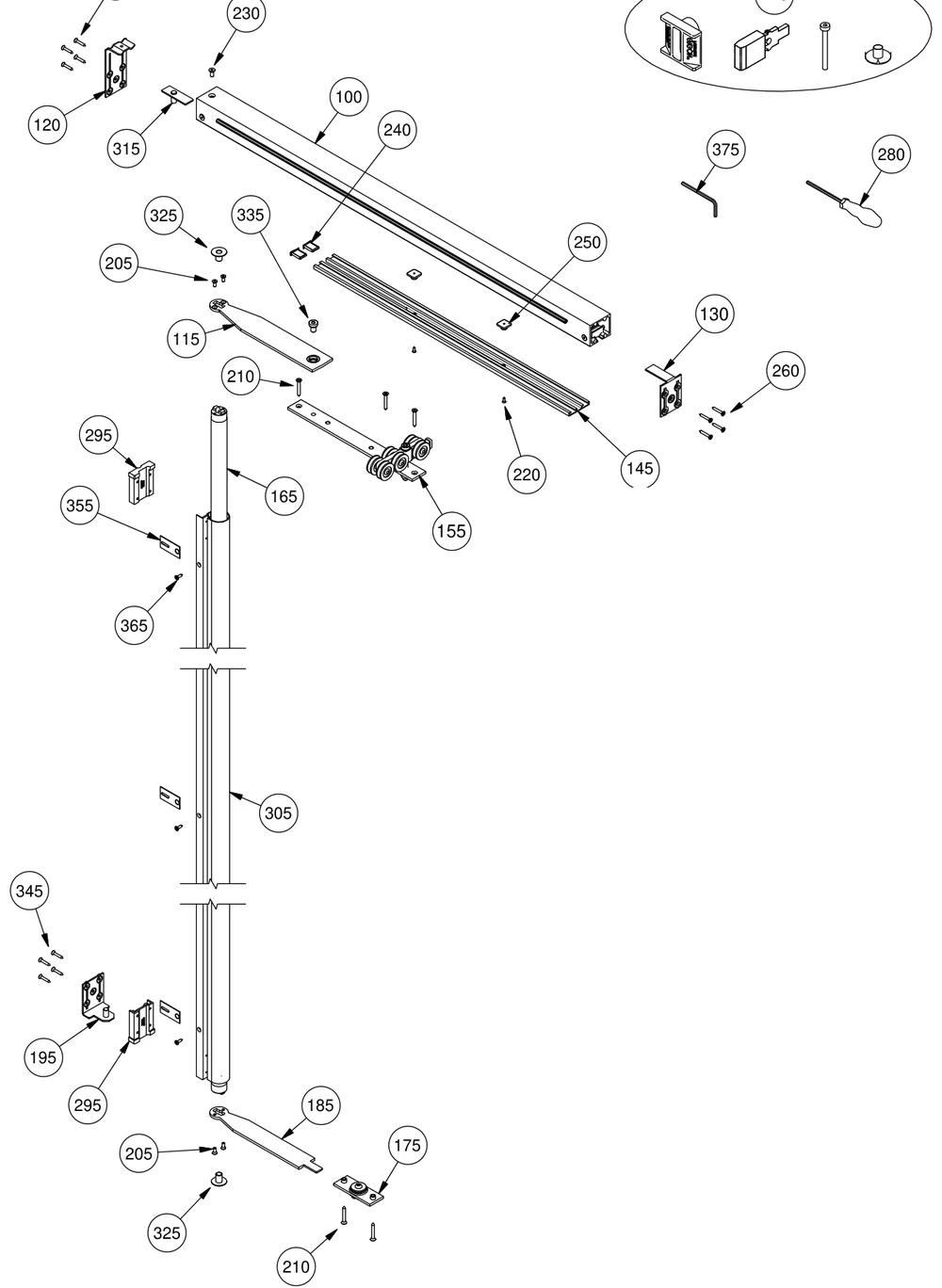

Взрыв-схема ротационного механизма Ergon T.E. — Все детали механизма и их номера. Нажмите, чтобы рассмотреть.

№	Деталь	Кол-во
100	Трек	1
115	Верхний рычаг	1
120	Кронштейн фиксации трека с осью	1
130	Кронштейн	1
145	Крышка трека	1
155	Верхняя планка с кареткой	1
165	Ось	1
175	Нижняя пластина	1
185	Нижний рычаг	1
195	Нижний кронштейн	1
205	Винты TSPei M4×10	4
210	Винты TSPcr Ø4×40	5
220	Винты TSPcr Ø3×10	2
230	Винты TSPei M5×12	1
240	Заглушка для трека	2
250	Заглушка	2
260	Винт TSPcr Ø3,5×30	7
270	Замок AGB Mediana Evolution (опция)	1
280	Отвёртка 2,5 мм (опция)	1
295	Заглушка	2
305	Профиль оси	1
315	Верхний стержень	1
325	Штырь вращения для оси	2
335	Нижний стержень	1
345	Винт TSPcr Ø3,5×22	8
355	Скоба для фиксации	3
365	Винт TSPcr Ø3,5×13	3
375	Шестигранник 2,5 мм	1

Требования к коробке

Глубина фрезеровки под ось: X = толщина стены − 45 мм. Размер должен быть точным — правильность фрезеровки проверяют кожухом для оси.
Верхняя балка: ширина проёма − 24 мм.
Центральная дверь требует двух доборов и двух верхних балок, ориентированная — одного комплекта.

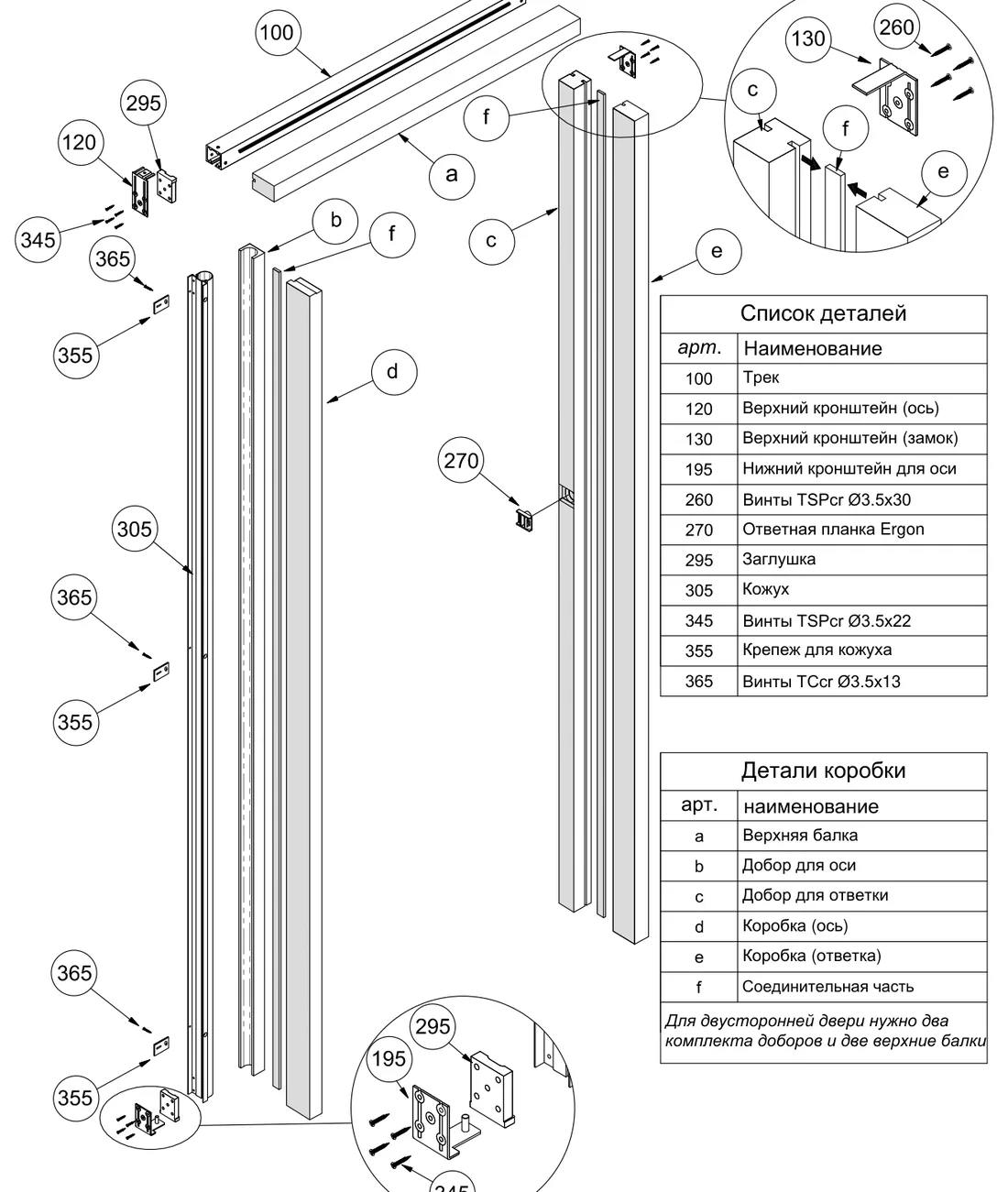

Схема коробки с ротационным механизмом — Коробка с механизмом в сборе.

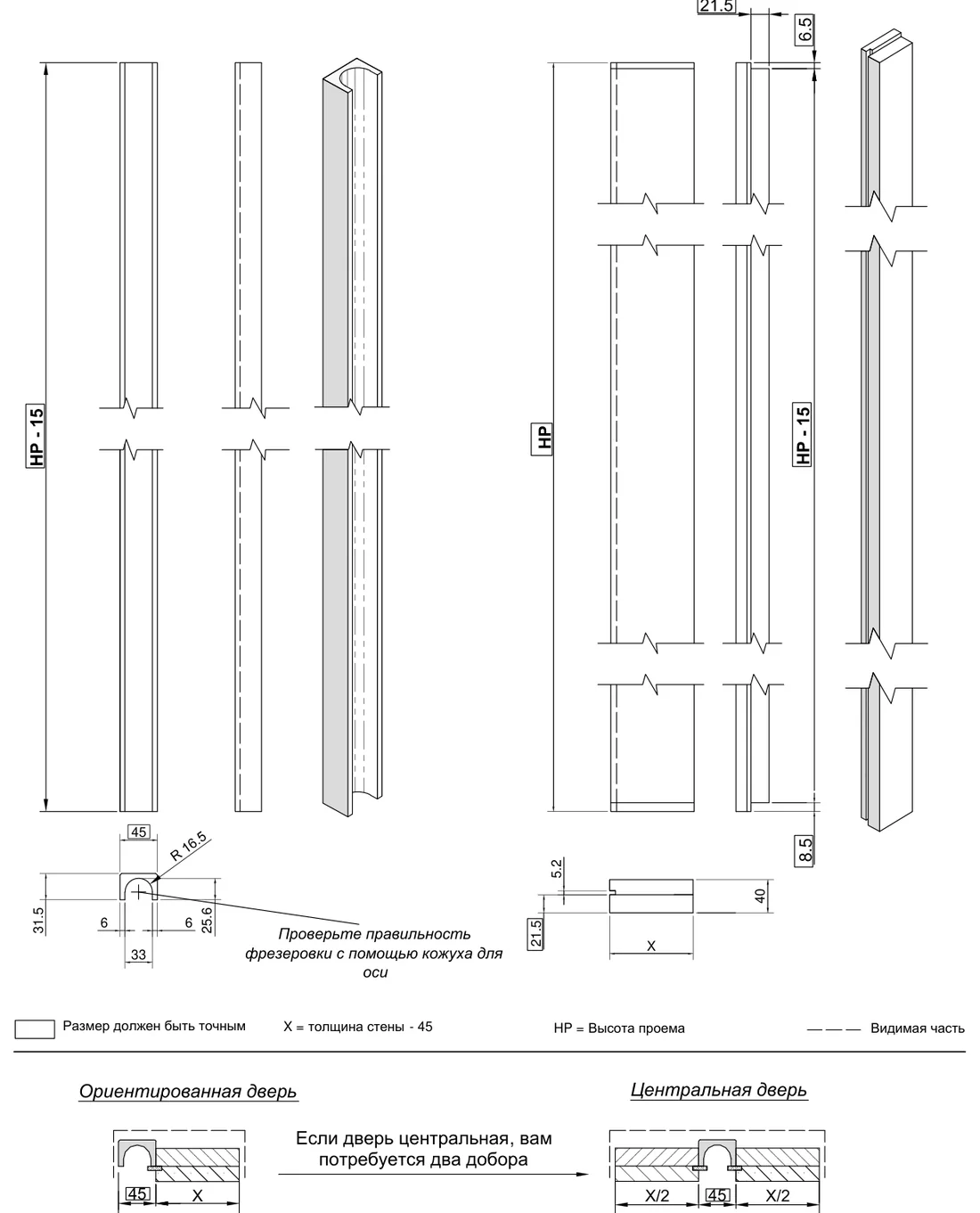

Детальный обзор коробки со стороны оси — Сторона оси: коробка под ось и ответная часть.

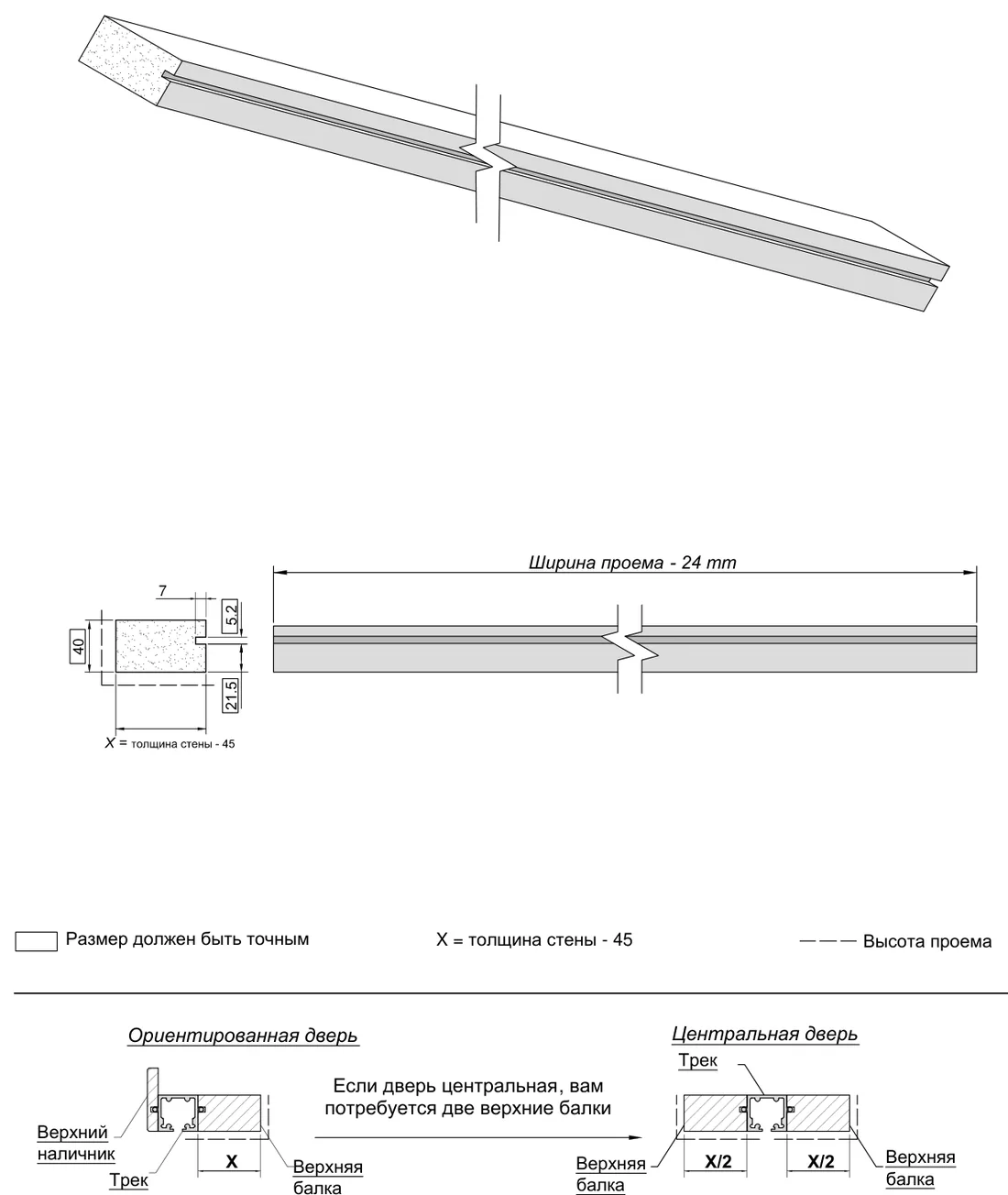

Схема верхней балки коробки рото-двери — Верхняя балка и трек.

Нестандартные размеры

Если ширина или высота не попадает в стандартный ряд, механизм подрезают по месту. Это штатная операция, она описана заводом.

Обрезка трека под ширину полотна

Обрезать трек с указанной стороны. Длина трека LB = LFM − 29.
Просверлить отверстия с обеих сторон трека под винты M5 TSPei.
Укоротить крышку трека с показанной стороны.

LFM, мм	Длина трека LB, мм
700	671
725	696
750	721
775	746
825	796
875	846
925	896
975	946

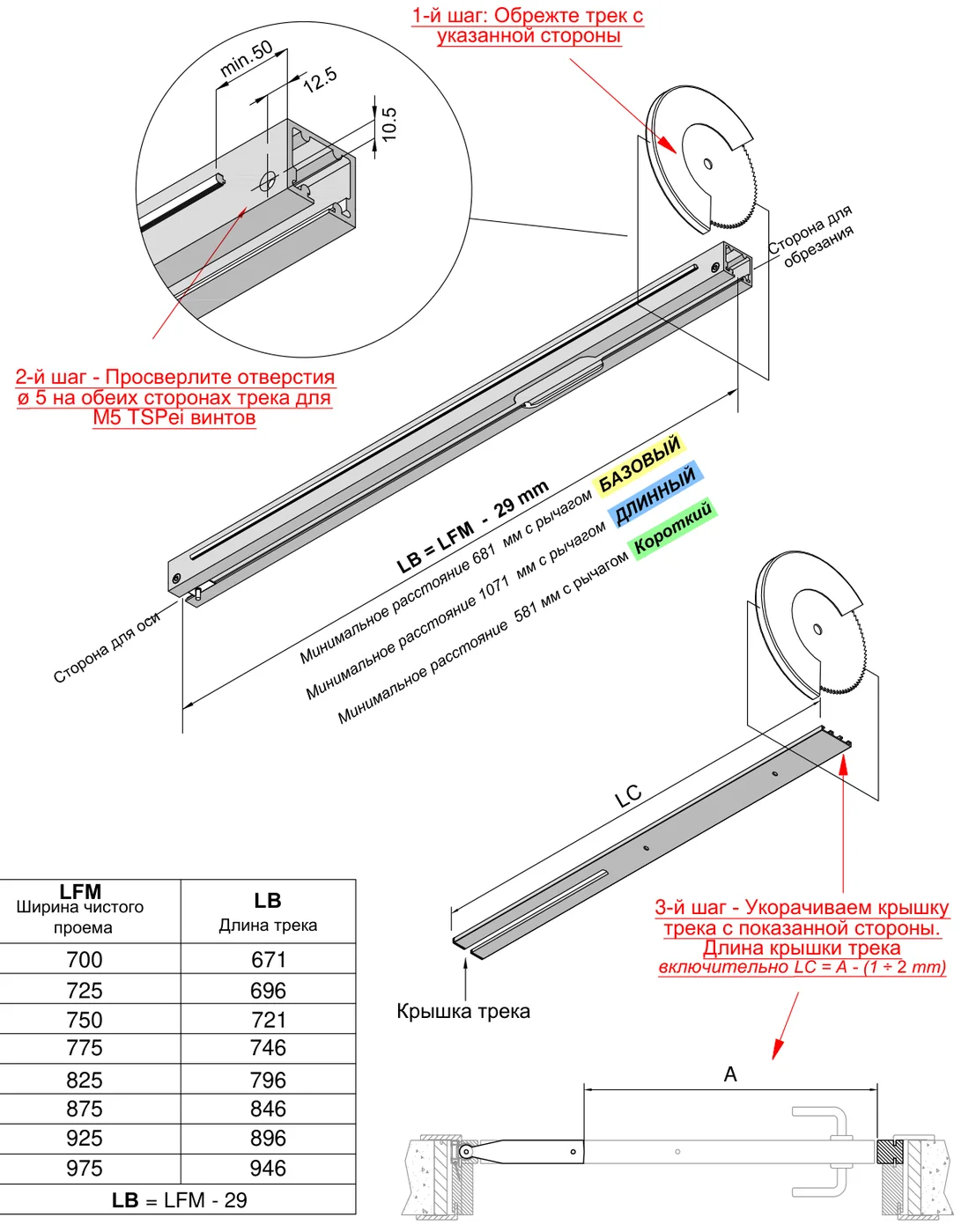

Схема обрезки трека под ширину полотна — Где резать трек и его крышку.

Нестандартная высота

Под нестандартную высоту идёт профиль оси и специальная регулируемая ось. Профиль режут со стороны с наклейкой, соединитель фиксируют винтами 3,5×6,5 TC + ISO 7049, отметки под отверстия делают по соединителю, сверлят Ø2,5 мм и стягивают две части.

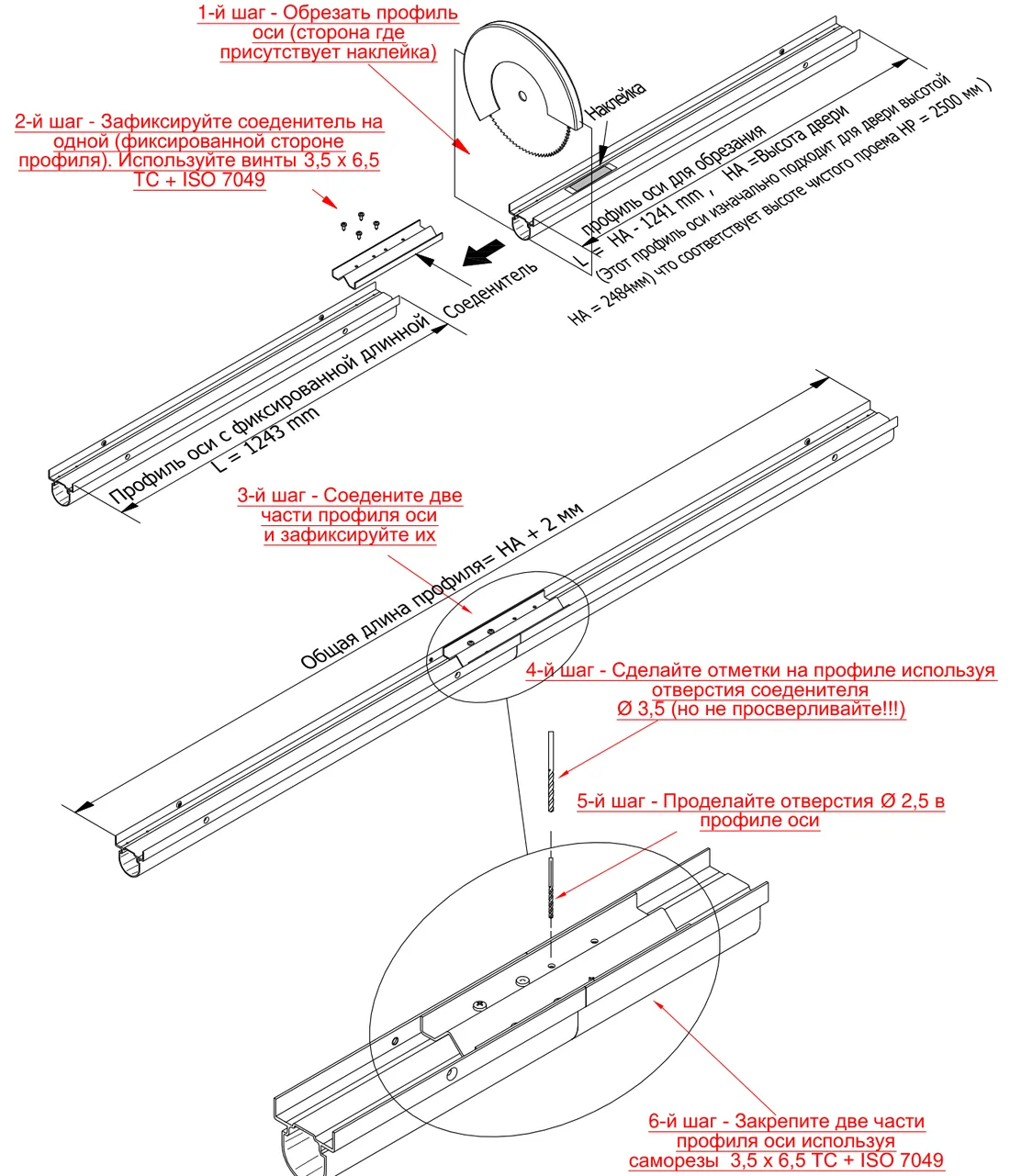

Схема обрезки профиля оси для нестандартных дверей — Шесть шагов обрезки и сборки профиля оси.

Две двери в один проём

Комплектом крепежей Ergon в один проём ставят две распашные створки. Размеры считаются иначе:

LP = LFM − 200 — ширина проёма с коробкой и полотном
LA = LFM − 136 — ширина полотна
LS = LFM − 120 — размер дверной коробки
Значения действительны для коробки шириной 50 мм.

Минимальный чистый проём зависит от рычага: с коротким — от 1400 мм, с базовым — от 1600 мм, с длинным — от 2300 мм.

Правило выбора треков. Суммарная ширина двух треков должна быть равна ширине чистого проёма или больше неё. Проём 2000 мм — два трека по 1000 мм, режется ровно. Проём 1960 мм — те же два по 1000, но резать придётся. Проём 2060 мм — два трека по 1050 мм с обрезкой.

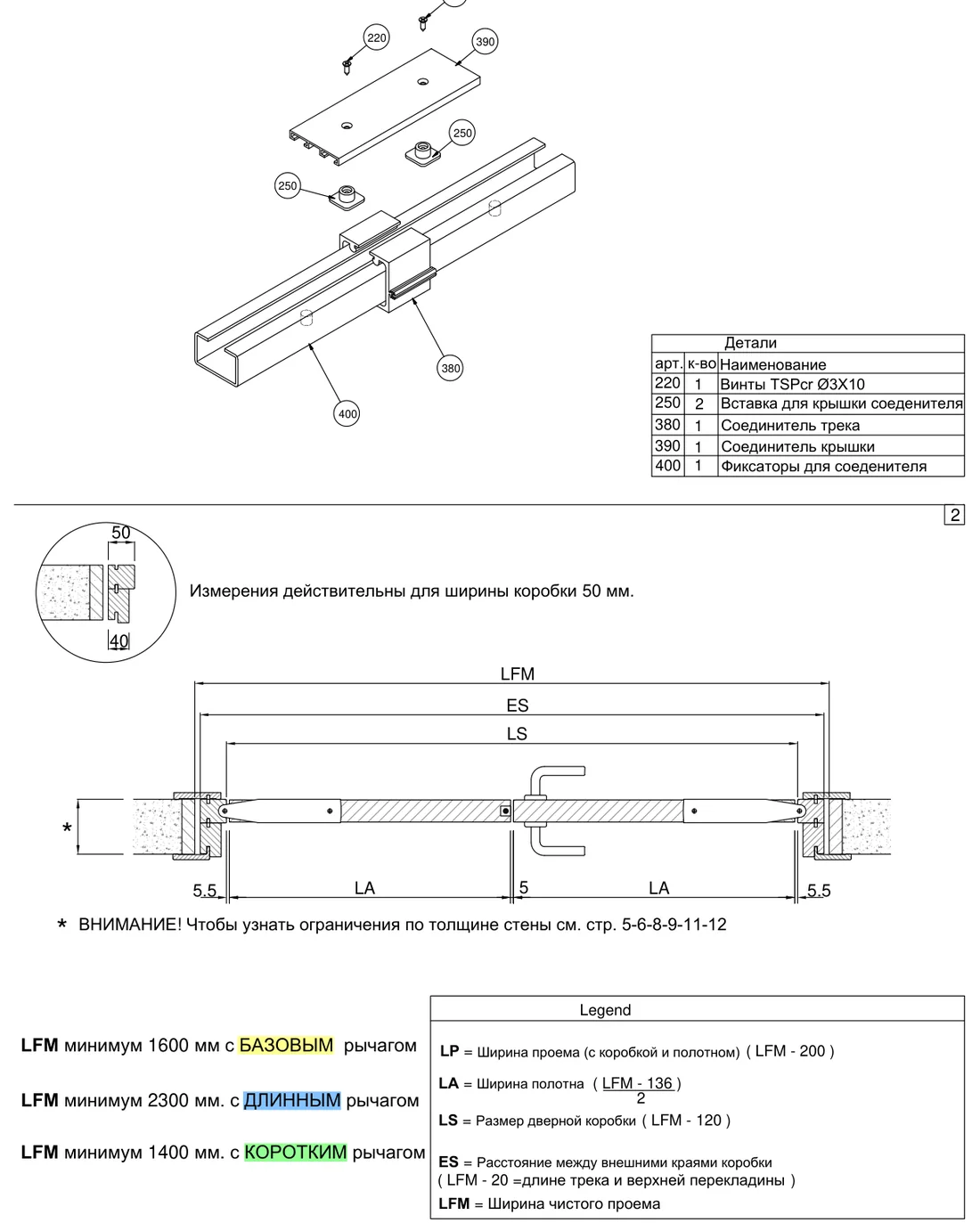

Комплект крепежей Ergon для двух распашных полотен — Соединение двух треков в один и комплект крепежей.

Замок и щётки

Замок. Штатный вариант — AGB Mediana Evolution с пластиковым язычком. При установке стандартный язычок вынимают и вставляют язычок ERGON.
Щётки. Шумоизоляционные, плотность 3P, без выступов, глубина врезки 6 или 6,5 мм. Под стандартные щётки делается Т-образная врезка.
Перед установкой полотна убедиться, что внутренние дорожки трека чистые.

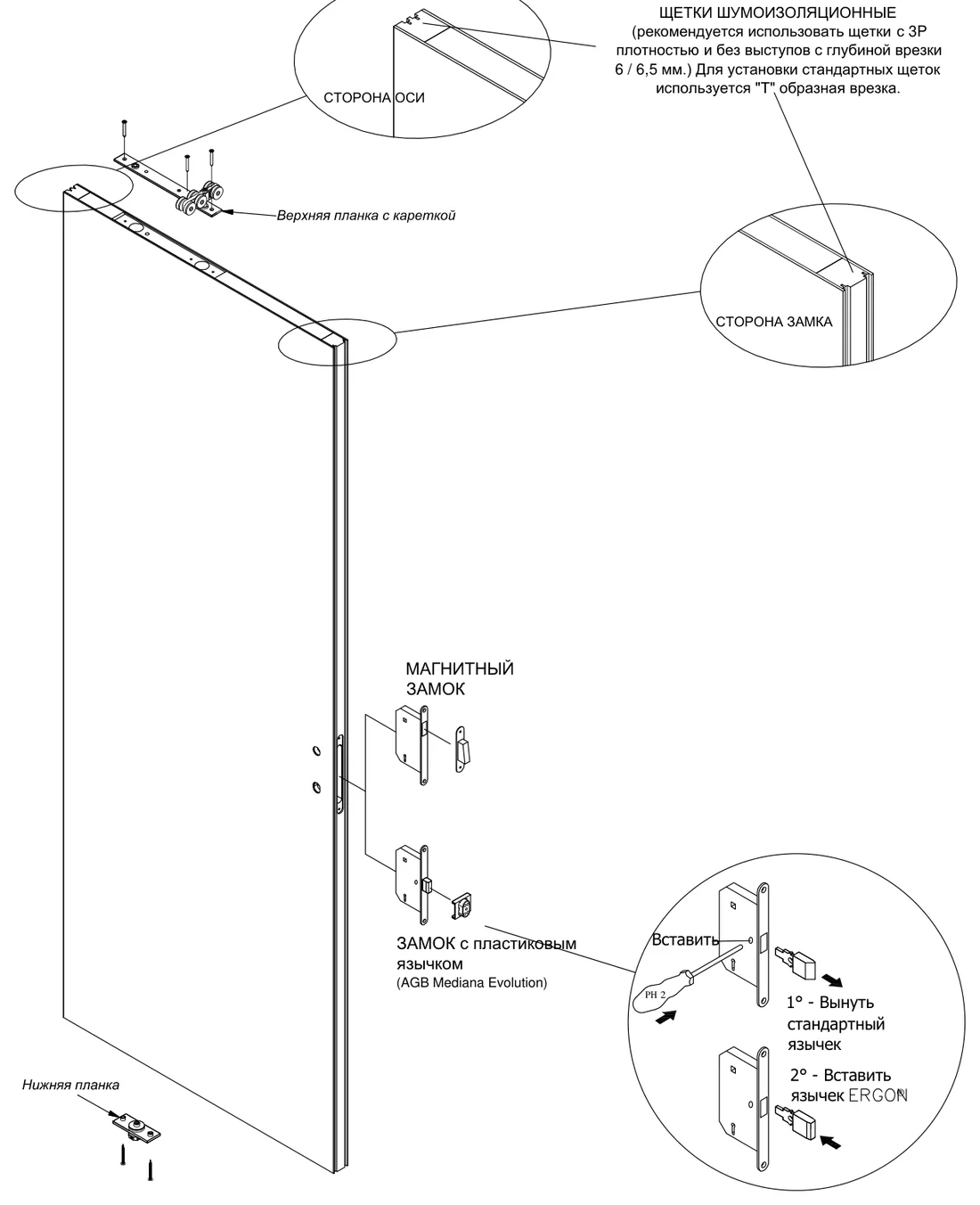

Установка магнитного замка и шумоизоляционных щёток на рото-дверь — Замок, язычок ERGON и врезка щёток.

Что нельзя пропустить

Полотно тоньше 35 мм или тяжелее 70 кг механизм не держит. Это жёсткие границы завода.
Рычаг подбирается по чистому проёму, а не по полотну. Ошибка в рычаге — дверь не откроется правильно.
Фрезеровка под ось должна быть точной: X = толщина стены − 45 мм, проверяется кожухом.
Центральная или ориентированная — выбрать до заказа. Это про положение полотна по толщине стены. У центральной торец закрывают с обеих сторон, поэтому добора и верхних балок нужно вдвое больше.
Нестандартный размер = обрезка трека и, по высоте, регулируемая ось. Это надо заложить в заказ заранее.

Какие двери ставят на рото-систему

По каталогу ProfilDoors поворотная система совместима с этими сериями. Кликните серию — откроется каталог.

Серия PW Серия PA Серия PE Серия NW Серия NA Серия NE Серия PD Серия PM Серия P Серия N

Из серий P и N подходят только модели 1.10 и 1.11.

Вопросы и ответы

Полотно вращается вокруг вертикальной оси внутри собственной коробки, а не откидывается на петлях. Дверь открывается сразу в обе стороны, и перед ней не нужно оставлять место для распахивания — створка разворачивается в самом проёме.

Считают от чистого проёма LFM. Ширина полотна LA = LFM − 135 мм, ширина проёма с коробкой LP = LFM − 160 мм. По высоте: полотно HA = HFM − 66 мм, проём HP = HFM − 50 мм. Например, при чистом проёме 900×2100 мм полотно будет 765×2034 мм.

Толщиной не менее 35 мм и весом не более 70 кг — это ограничения самого механизма Ergon T.E. Стандартные высоты чистого проёма от 1950 до 2250 мм с шагом 50 мм, ширина от 610 до 1450 мм.

По ширине чистого проёма. Короткий рычаг — от 610 до 800 мм, базовый — от 800 до 1100 мм, длинный — от 1100 до 1450 мм. В заводской таблице подбора базовый рычаг допускается и на проёмах 700–750 мм. Ошибка в рычаге означает, что дверь не будет открываться правильно.

Тем, где полотно стоит по толщине стены, — к ширине проёма это отношения не имеет. У центральной полотно посередине толщины: торец стены остаётся открытым с обеих сторон, закрывать его надо с двух сторон, поэтому добора и верхней балки нужно вдвое больше. У ориентированной полотно смещено к одной плоскости стены и выходит с ней заподлицо: торец остаётся только с противоположной стороны, погонажа нужно вдвое меньше, но дверь делается под конкретную сторону — левую или правую. Выбирать нужно до заказа: это разные комплекты.

По ширине обрезают трек: его длина считается как LB = LFM − 29 мм, затем сверлят отверстия под винты M5 и укорачивают крышку трека. По высоте применяют профиль оси и специальную регулируемую ось. Обе операции штатные и описаны заводом, но их нужно заложить в заказ заранее.

Да, комплектом крепежей Ergon для двух распашных полотен. Размеры считаются иначе: ширина полотна LA = LFM − 136 мм, проём с коробкой LP = LFM − 200 мм, коробка LS = LFM − 120 мм. Минимальный чистый проём зависит от рычага: с коротким от 1400 мм, с базовым от 1600 мм, с длинным от 2300 мм.

Штатный вариант — AGB Mediana Evolution с пластиковым язычком. При установке стандартный язычок вынимают и заменяют язычком ERGON. Шумоизоляционные щётки берут плотностью 3P, без выступов, с глубиной врезки 6 или 6,5 мм.

Изготовление занимает 20 рабочих дней, дальше логистика. Как правило, с доставкой укладываемся в 3–4 недели.

Что дальше

Рото-двери в каталогеКак выглядит, где уместна, цены и комплектации Монтаж двери-пеналаЕщё одна заводская инструкция, разобранная по шагам Все системы открыванияСравнительная таблица 11 систем

Материал подготовлен интернет-магазином ProfilDoors на основе технического руководства по ротационному механизму Ergon Living серии T.E. (Celegon, Италия), редакция REV. 7. При использовании материалов ссылка на страницу обязательна.
