Раздвижная дверь в стену (Пенал)
Пенал — это раздвижная дверь, которая открывается в металлический короб в стене по принципу кассеты.
Максимально элегантное и технологичное решение, которое в отличие от обычных сдвижных систем создаёт эффект бесшовного интерьера и позволяет экономить пространство.

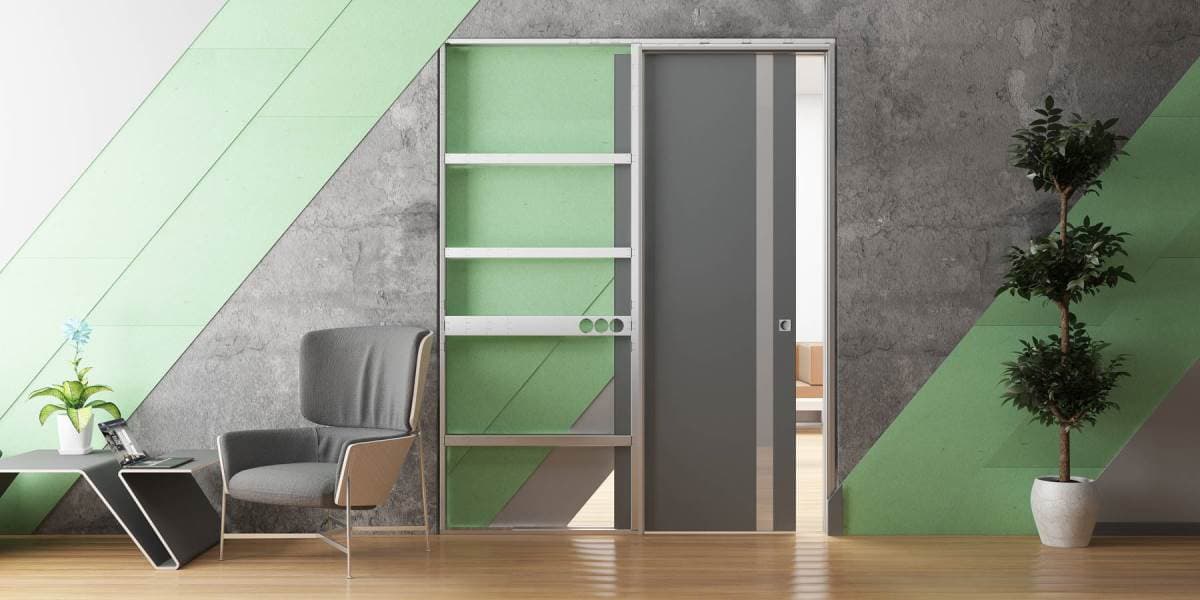

Как выглядит короб
За счёт горизонтальных перемычек алюминиевый каркас обладает высокой жёсткостью и надёжностью.
Конструкция обеспечивает стабильную геометрию, точную установку и долговечность даже при интенсивной эксплуатации.
Комплектация
Ребра жесткости. Из прочной стали для максимального сопротивления боковым нагрузкам.
Усиленные стойки. Обе вертикальные стойки короба с двойным изгибом дают упор при вертикальных перегрузках.
Съемный рельс. Есть возможность снять рельс для обслуживания, ремонта или монтажа дополнительных опций.
Нижний направляющий флажок. Находится прямо в каркасе и не требует дополнительного сверления напольной поверхности.
Верхняя траверса. Из металла увеличивает жёсткость всей конструкции.
Ролик на подшипниках. Шестиколесный ролик гарантирует тихую и плавную работу. Стандартная нагрузка — 80 кг.
2 стопора. Для регулирования выхода полотна и мягкого закрывания.
Двусторонний доводчик. Обеспечивает плавное движение.
Размеры по ширине
| Полотно +50 | Проём | Каркас |
|---|---|---|
| 600 | 1320 | 1290 |
| 700 | 1520 | 1490 |
| 800 | 1720 | 1690 |
| 900 | 1920 | 1890 |
Размеры по высоте
| Полотно | Проём | Каркас |
|---|---|---|
| 2000 | 2095 | 2075 |
| 2100 | 2195 | 2175 |
| 2200 | 2295 | 2275 |
| 2300 | 2395 | 2375 |
| 2400 | 2495 | 2475 |
| 2500 | 2595 | 2575 |
| 2600 | 2695 | 2675 |
| 2700 | 2795 | 2775 |
| 2800 | 2895 | 2875 |
| 2900 | 2995 | 2975 |
| 3000 | 3095 | 3075 |

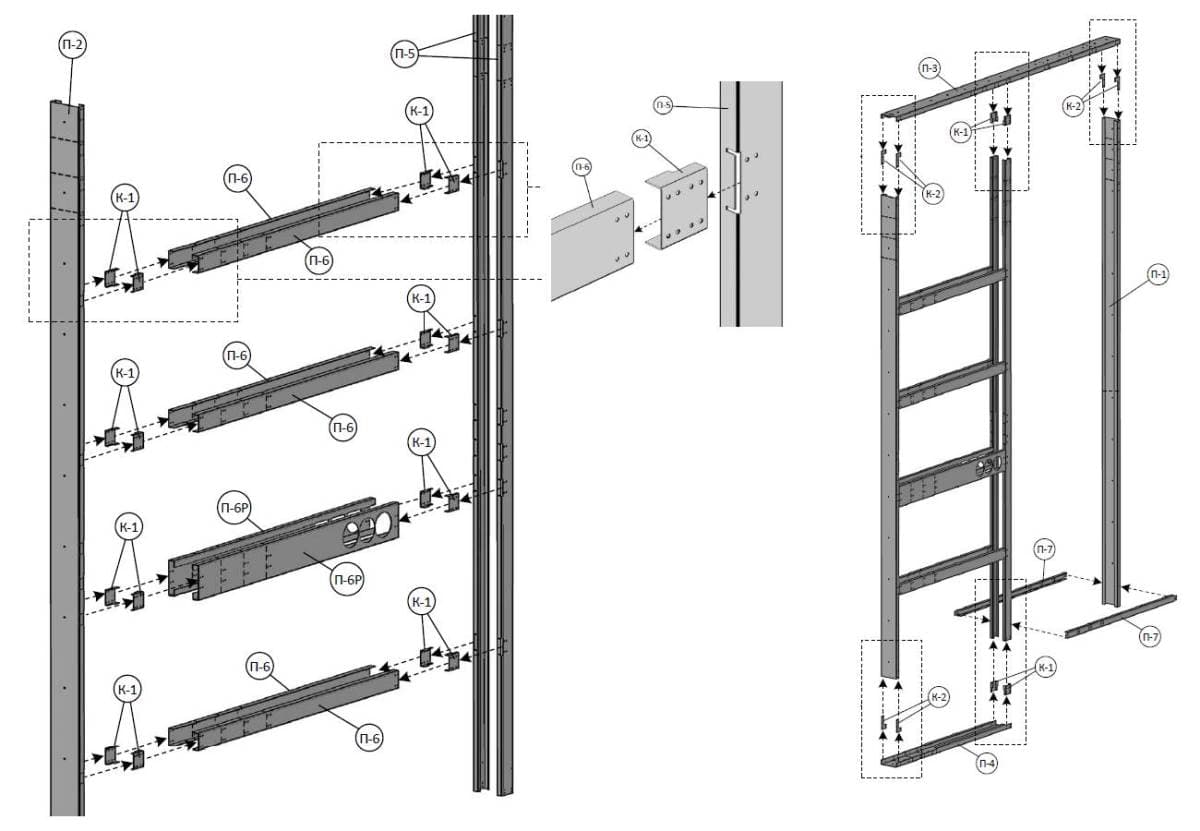

Этапы установки: сборка металлической конструкции
- Кронштейны вставляются в вырезы профиля. Отверстия кронштейна совмещаются с отверстиями профиля и закрепляются при помощи заклепок.
- Если планируется установка двери с наличником, то потребуется установка профиля У-1.
- Для двойного пенала понадобится два комплекта каркаса.
- Верхние профили обрезаются в зависимости от размера дверного полотна и скрепляются между собой с помощью кронштейнов на заклёпки.

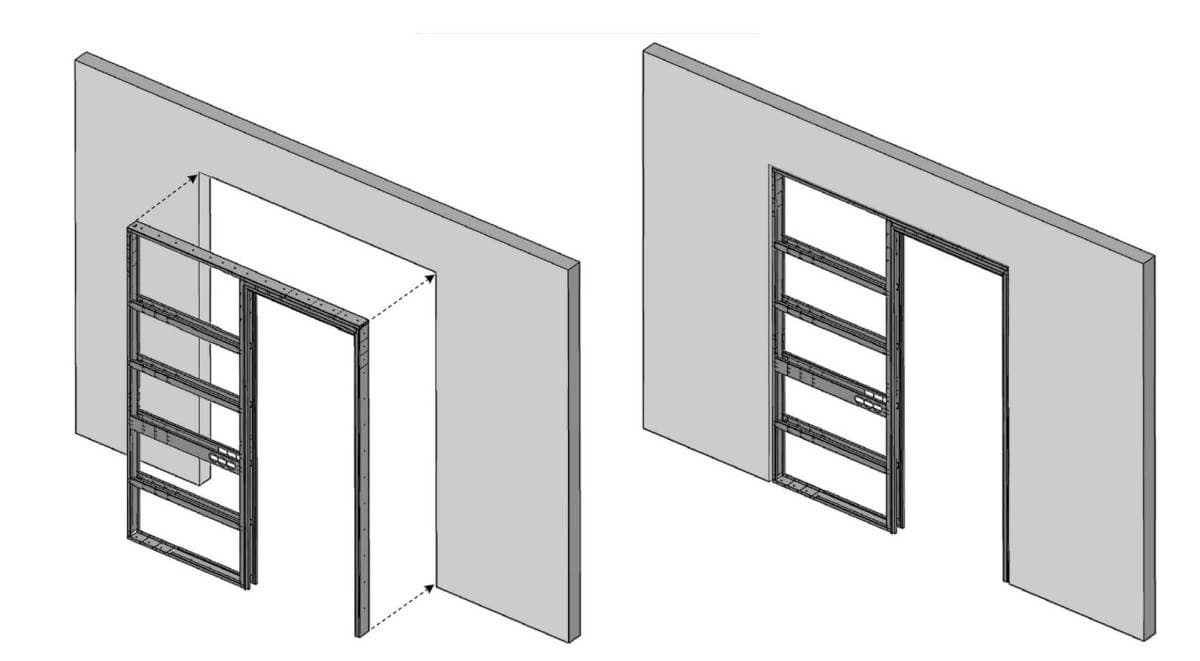

Монтаж каркаса
- Крепление в пол и стены осуществляется саморезами.
- Зазоры, оставшиеся после установки кассеты, заливаются монтажной пеной.
- Короб обшивается гипсокартоном для последующей отделки чистовыми строительными материалами.

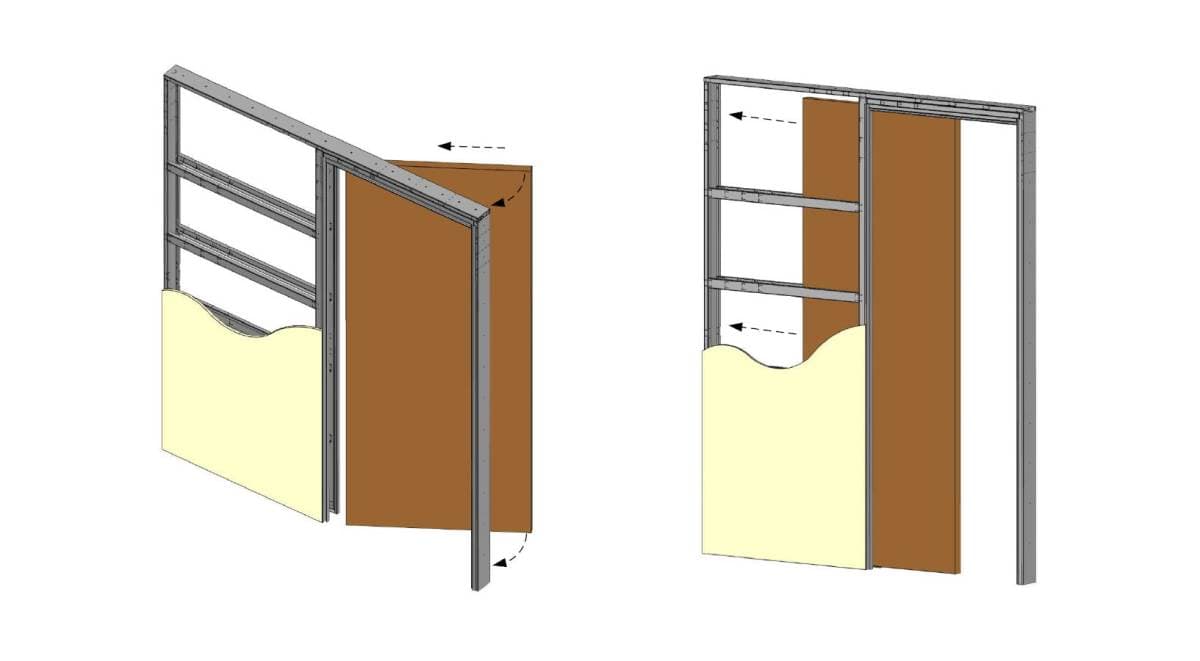

Навес полотна
- Перед зашивкой короба гипсокартоном скорректируйте положение заднего стопора и зафиксируйте его стопорным винтом.
- Ролики необходимо переместить по направляющей в проём. На верхний торец дверного полотна установить кронштейны кареток из комплекта.
- Установить нижнюю направляющую на пол между двух центральных профилей каркаса.
- Дверное полотно помещается в нишу под небольшим углом. Сначала фиксируется один кронштейн двери к ролику, затем второй.
- Полотно поднимается максимально вверх с помощью регулировочных гаек. Затем опускается, чтобы паз на нижнем торце двери попал на нижнюю направляющую.
- Окончательно регулируем дверное полотно и фиксируем.
- По итогу обязательно проверяем правильность сборки и плавность хода.
Что такое система Пенал и когда её выбирать
Раздвижная дверь в стену Пенал — это современная система открывания межкомнатной двери, при которой дверное полотно полностью скрывается внутри стены. Такое решение выбирают там, где важно сохранить максимум пространства и получить аккуратный минималистичный интерьер без видимой направляющей и выступающих элементов.
В отличие от классической системы купе, дверь пенал уходит внутрь кассеты, а не остаётся снаружи вдоль стены. Если нужен складной вариант для компактного помещения, можно рассмотреть книжку или Compack.
Система Пенал подходит для современных квартир, домов, гардеробных, проходов между комнатами и любых проектов, где важны экономия места, чистая геометрия интерьера и премиальный внешний вид. При выборе такой системы особенно важно заранее учесть размеры проёма, каркаса и будущую чистовую отделку стены.
