Параметры дверного блока Invisible: размеры проёма и полотна

Скрытая дверь не прощает ошибки в проёме: короб встаёт заподлицо со стеной, и лишние миллиметры спрятать некуда. Здесь собраны заводские таблицы соотношения дверного блока и проёма для трёх коробов — Invisible 60, Invisible 60 Reverse и Invisible Alu. Выберите короб и размер полотна — калькулятор посчитает проём, световой проём и габарит блока.

Все зависимости — из чертежей «Параметры дверного блока» фабрики ProfilDoors, редакция октября 2025 года. Формулы выведены из заводских таблиц и сверены по каждой строке; оригиналы листов приведены ниже.

Калькулятор размеров

Дверной блок

Ширина полотна, мм

Высота полотна, мм

Рекомендуемый проём930 × 2070 мм

Световой проём784 × 2002 мм

Блок по коробу885 × 2052 мм

Полотно тыльная сторона776 × 1988 мм

Что нужно знать про все три короба

Зазор от пола до полотна — 10 мм. Одинаково для всех трёх.

Зазоры между полотном и коробом: 3,5–4 мм у Invisible 60 и Reverse; у Invisible Alu — 4 мм при врезных петлях и 5 мм при накладных.

Промежуточные размеры вычисляются пропорционально табличным — так указано на всех трёх чертежах, поэтому калькулятор считает любое значение внутри диапазона.

Invisible 60 — прямое открывание

Монтажный зазор: боковой 22,6 мм, верхний 17,6 мм. Лицевой считается поверхность полотна со стороны открывания на себя.

По высоте, мм

Проём, h*	Полотно лицевая, h1	Полотно тыльная, h2	Световой проём, h3	Блок по коробу, h4
1870	1800	1788	1802	1852
1920	1850	1838	1852	1902
1970	1900	1888	1902	1952
2020	1950	1938	1952	2002
2070	2000	1988	2002	2052
2120	2050	2038	2052	2102
2170	2100	2088	2102	2152
2220	2150	2138	2152	2202
2270	2200	2188	2202	2252
2320	2250	2238	2252	2302
2370	2300	2288	2302	2352
2420	2350	2338	2352	2402
2470	2400	2388	2402	2452
2520	2450	2438	2452	2502
2570	2500	2488	2502	2552
2620	2550	2538	2552	2602
2670	2600	2588	2602	2652
2720	2650	2638	2652	2702
2770	2700	2688	2702	2752
2820	2750	2738	2752	2802
2870	2800	2788	2802	2852
2920	2850	2838	2852	2902
2970	2900	2888	2902	2952
3020	2950	2938	2952	3002
3070	3000	2988	3002	3052

По ширине, мм

Проём, w*	Полотно лицевая, w1	Полотно тыльная, w2	Световой проём, w3	Блок по коробу, w4
730	600	576	584	685
780	650	626	634	735
830	700	676	684	785
880	750	726	734	835
930	800	776	784	885
980	850	826	834	935
1030	900	876	884	985
1080	950	926	934	1035
1130	1000	976	984	1085

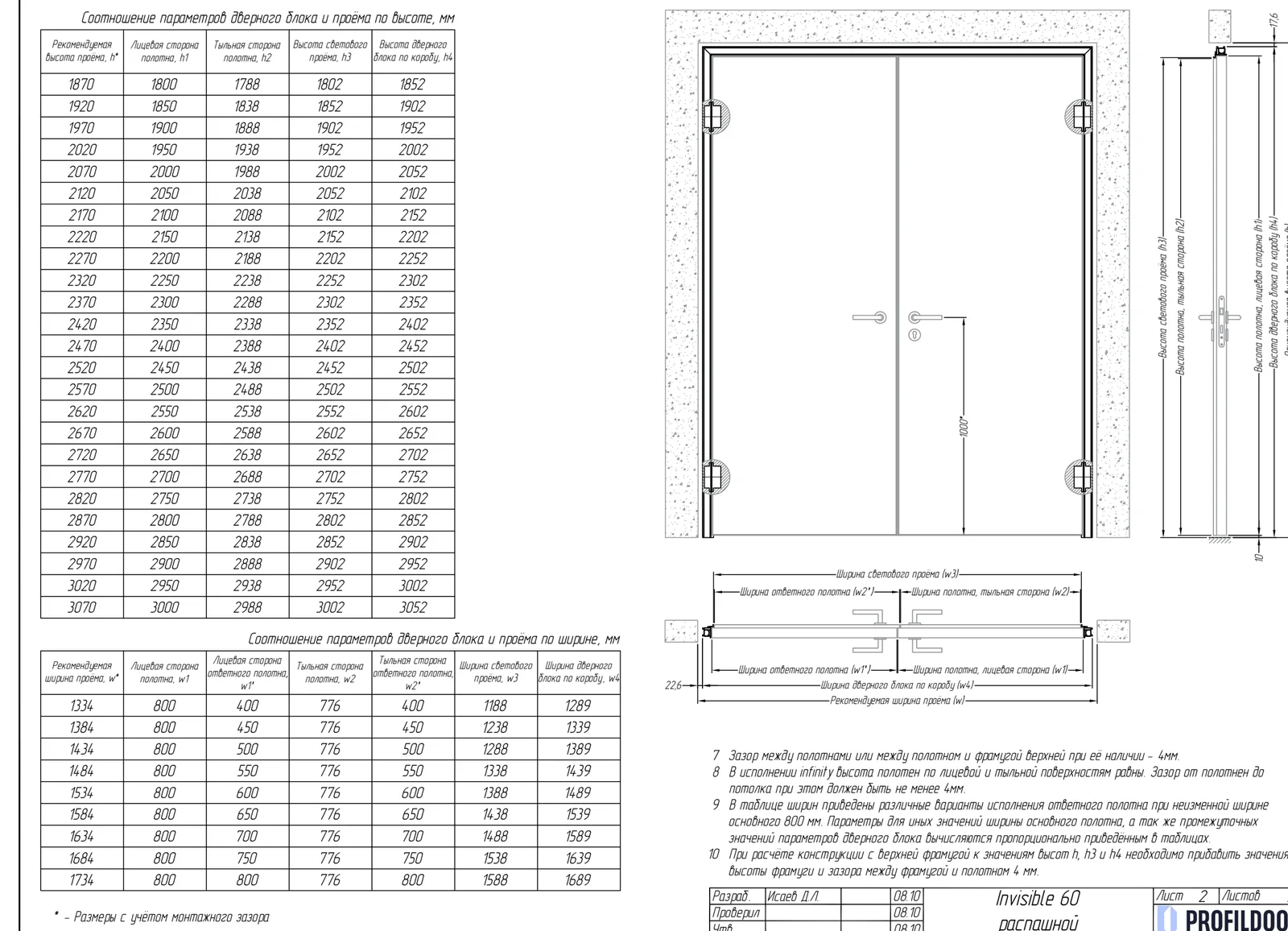

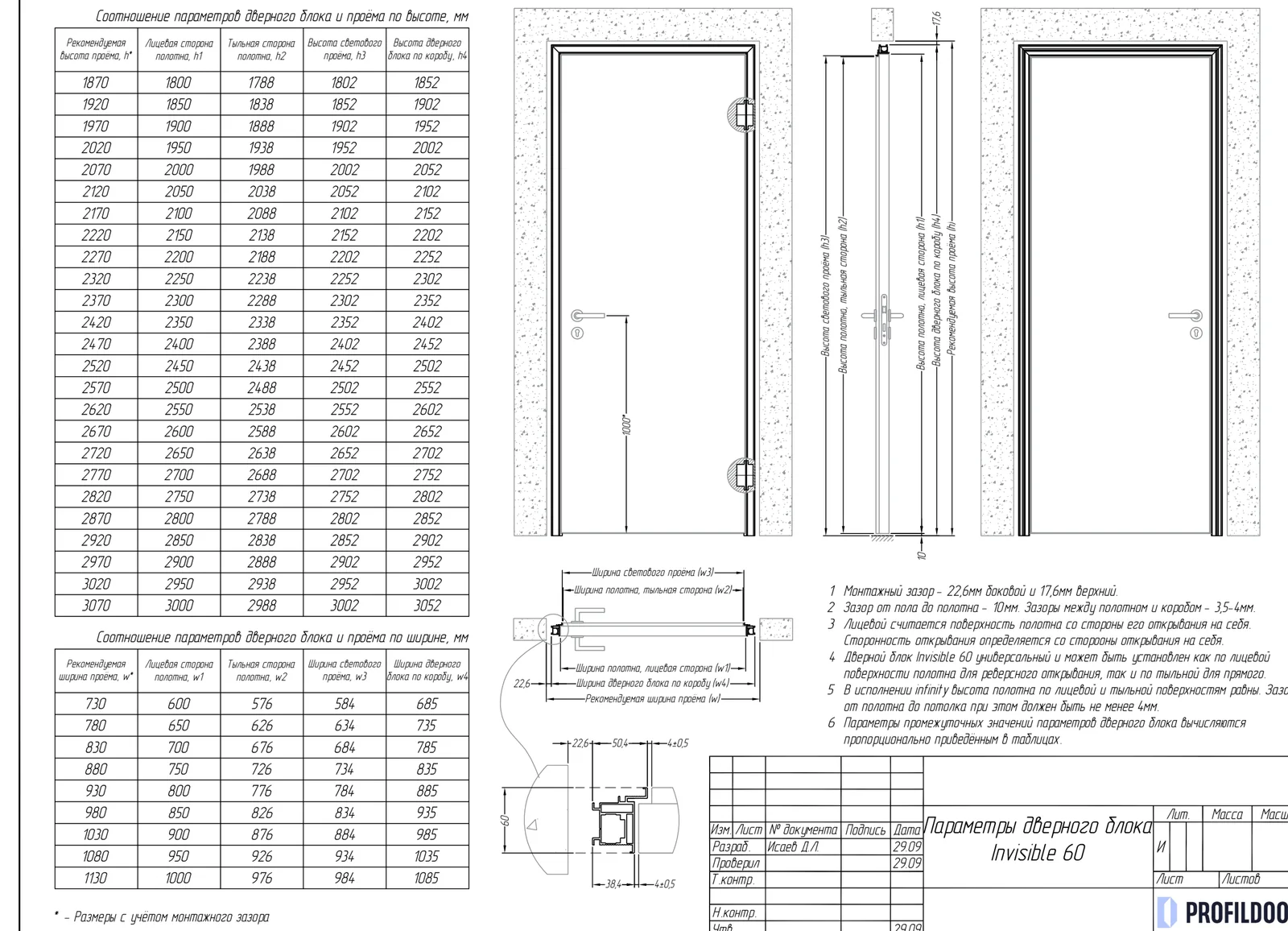

Параметры дверного блока Invisible 60 — заводской чертёж — Оригинальный лист: одностворчатый Invisible 60.

Параметры дверного блока Invisible 60 распашной — Распашной вариант: ответное полотно от 400 до 800 мм при основном 800 мм.

Распашная пара и фрамуга. Зазор между полотнами или между полотном и верхней фрамугой — 4 мм. При расчёте конструкции с верхней фрамугой к высотам h, h3 и h4 прибавляют высоту фрамуги и зазор 4 мм. В таблице распашного варианта показаны ответные полотна от 400 до 800 мм при основном полотне 800 мм.

Invisible 60 Reverse — обратное открывание

Монтажный зазор: боковой 20,6 мм, верхний 15,6 мм. Лицевой здесь считается поверхность со стороны открывания от себя — противоположно обычному Invisible.

По высоте, мм

Проём, h*	Полотно лицевая, h1	Полотно тыльная, h2	Световой проём, h3	Блок по коробу, h4
1880	1800	1812	1814	1864
1930	1850	1862	1864	1914
1980	1900	1912	1914	1964
2030	1950	1962	1964	2014
2080	2000	2012	2014	2064
2130	2050	2062	2064	2114
2180	2100	2112	2114	2164
2230	2150	2162	2164	2214
2280	2200	2212	2214	2264
2330	2250	2262	2264	2314
2380	2300	2312	2314	2364
2430	2350	2362	2364	2414
2480	2400	2412	2414	2464
2530	2450	2462	2464	2514
2580	2500	2512	2514	2564
2630	2550	2562	2564	2614
2680	2600	2612	2614	2664
2730	2650	2662	2664	2714
2780	2700	2712	2714	2764
2830	2750	2762	2764	2814
2880	2800	2812	2814	2864
2930	2850	2862	2864	2914
2980	2900	2912	2914	2964
3030	2950	2962	2964	3014
3080	3000	3012	3014	3064

По ширине, мм

Проём, w*	Полотно лицевая, w1	Полотно тыльная, w2	Световой проём, w3	Блок по коробу, w4
750	600	624	608	709
800	650	674	658	759
850	700	724	708	809
900	750	774	758	859
950	800	824	808	909
1000	850	874	858	959
1050	900	924	908	1009
1100	950	974	958	1059
1150	1000	1024	1008	1109

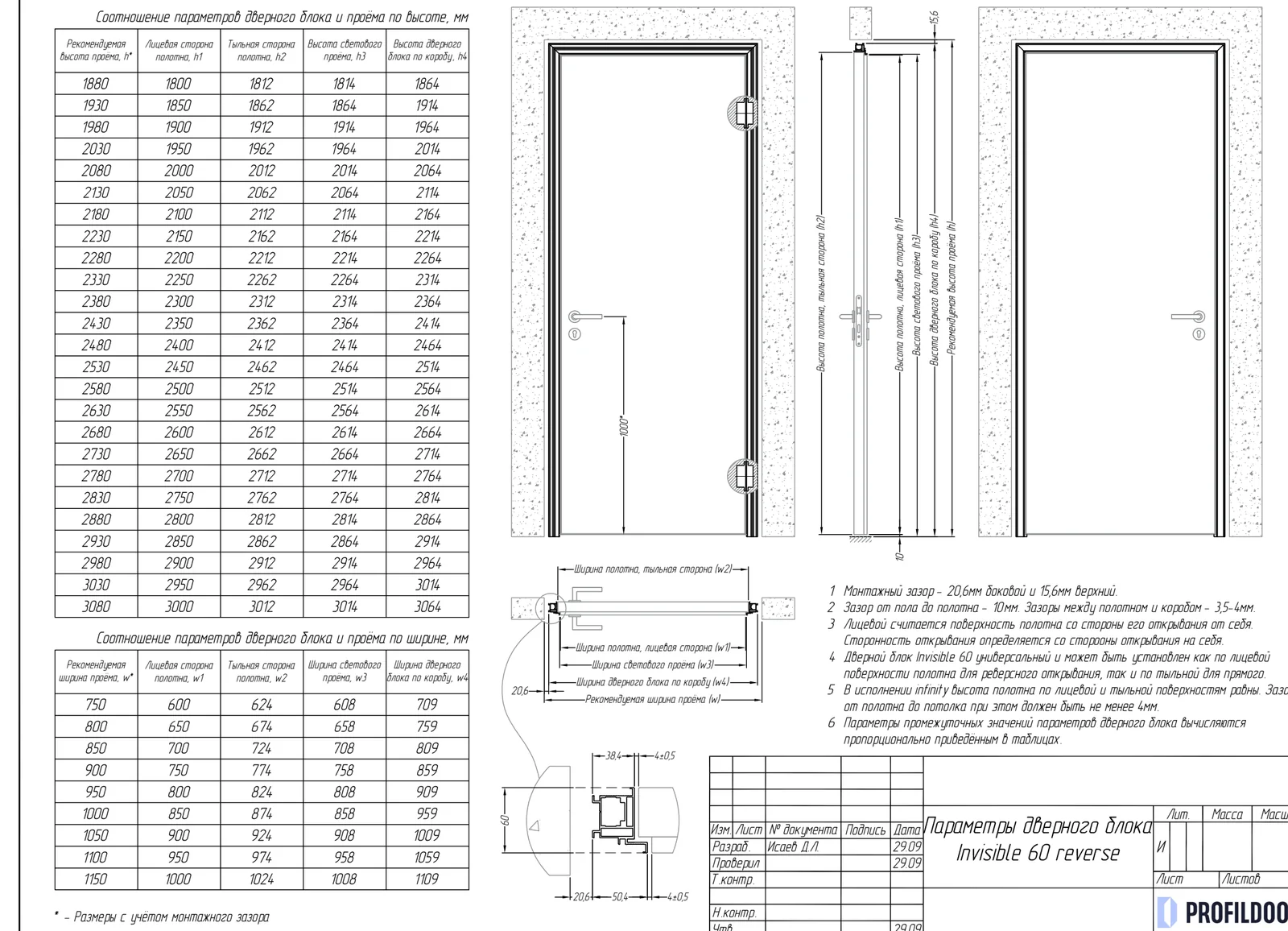

Параметры дверного блока Invisible 60 reverse — заводской чертёж — Оригинальный лист Invisible 60 reverse.

Invisible Alu — алюминиевый блок

Ставится в готовый проём перед этапом финишной отделки. Минимальные монтажные зазоры — 16 мм по высоте и ширине; их можно уменьшить при монтаже напрямую через профиль коробки без монтажных пластин, с перекрытием декоративной заглушкой. Меньше 5 мм — нельзя ни при каких условиях.

По высоте, мм

Проём, h*	Полотно, h1	Световой проём, h2	Блок по коробу, h3
1960	1900	1902	1944
2010	1950	1952	1994
2060	2000	2002	2044
2110	2050	2052	2094
2160	2100	2102	2144
2210	2150	2152	2194
2260	2200	2202	2244
2310	2250	2252	2294
2360	2300	2302	2344
2410	2350	2352	2394
2460	2400	2402	2444

По ширине, мм

Проём, w*	Полотно, w1	Световой проём, w2	Блок по коробу, w3
700	600	584	668
750	650	634	718
800	700	684	768
850	750	734	818
900	800	784	868
950	850	834	918
1000	900	884	968
1050	950	934	1018
1100	1000	984	1068

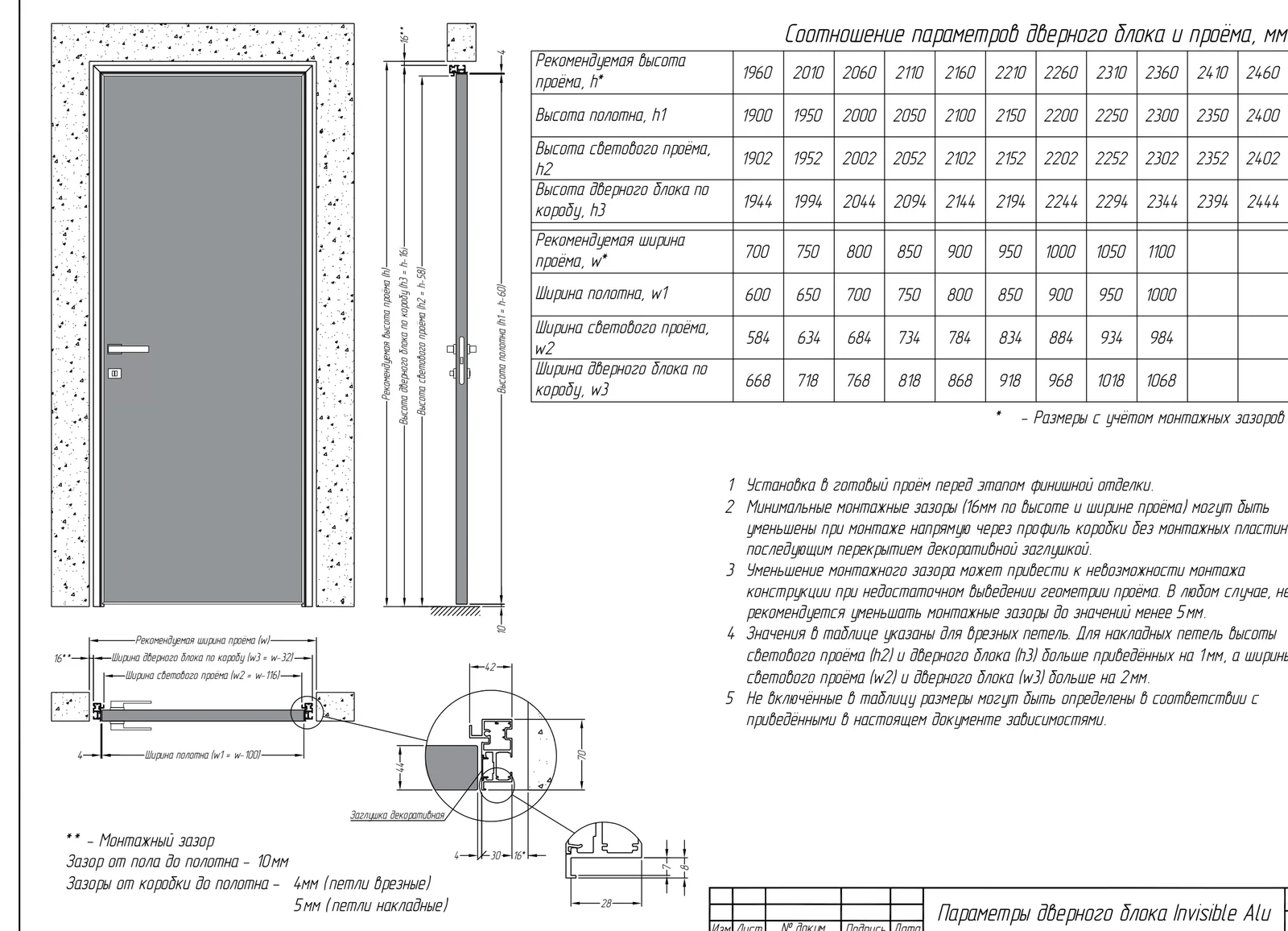

Параметры дверного блока Invisible Alu — заводской чертёж — Оригинальный лист Invisible Alu.

Накладные петли меняют размеры. При них высота светового проёма и высота блока по коробу на 1 мм больше табличных, а ширина светового проёма и ширина блока — на 2 мм. Значения в таблице приведены для врезных петель.

Какие двери ставят в эти короба

Серия VA Серия PW Серия PA Серия PE Серия NW Серия NA Серия NE Серия AP Серия AG Серия AV Серия AX Серия AGK Серия AGN Серия AGP Серия 0PE Серия 0PA

Вопросы и ответы

Рекомендуемая ширина проёма равна ширине полотна плюс 130 мм, высота — плюс 70 мм. Например, под полотно 800×2000 мм проём 930×2070 мм. Это размеры с учётом монтажного зазора: 22,6 мм боковой и 17,6 мм верхний.

У Invisible 60 Reverse проём больше: ширина полотна плюс 150 мм, высота плюс 80 мм. Монтажный зазор другой — 20,6 мм боковой и 15,6 мм верхний. Под полотно 800×2000 мм нужен проём 950×2080 мм.

Ширина полотна = ширина проёма минус 100 мм, высота полотна = высота проёма минус 60 мм. Минимальные монтажные зазоры — 16 мм по высоте и ширине. Уменьшать их ниже 5 мм завод не рекомендует ни при каких условиях.

У Invisible 60 лицевой считается поверхность полотна со стороны его открывания на себя, у Reverse — со стороны открывания от себя. Стороны различаются по размеру: у Invisible 60 тыльная уже лицевой на 24 мм по ширине и на 12 мм по высоте.

Зазор от пола до полотна — 10 мм. Зазоры между полотном и коробом — 3,5–4 мм у Invisible 60 и Reverse. У Invisible Alu — 4 мм при врезных петлях и 5 мм при накладных.

Завод указывает: промежуточные значения вычисляются пропорционально приведённым в таблицах. Все зависимости на этой странице линейные, поэтому калькулятор считает любой размер внутри диапазона.

Высота светового проёма и высота блока по коробу становятся больше табличных на 1 мм, а ширина светового проёма и ширина блока — на 2 мм.

К значениям высот h, h3 и h4 нужно прибавить высоту фрамуги и зазор между фрамугой и полотном 4 мм. Зазор между полотнами или между полотном и фрамугой — 4 мм.

Что дальше

Монтаж InvisibleШтробление проёма, петли, регулировки, Infinity Монтаж ReverseЧем отличается: петля, крепёж, ответная планка Каталог скрытых дверей86 позиций: под покраску, под плитку, высокие, Reverse

Материал подготовлен интернет-магазином ProfilDoors на основе заводских чертежей «Параметры дверного блока» Invisible 60, Invisible 60 reverse и Invisible Alu, редакция октября 2025 года. При использовании материалов ссылка на страницу обязательна.
