Скрытая дверь Invisible стоит заподлицо со стеной: короб прячется в проёме, наличников нет, полотно можно покрасить или оклеить так же, как стену — и дверь исчезает. Платой за эту чистоту становится точность: короб не прощает завалов и требует подготовленного проёма. Ниже — заводская инструкция, разобранная по шагам, включая версию Infinity без верхней перемычки, которая идёт под потолок.
Комплектация, крепёж и порядок монтажа — из инструкции по монтажу короба Invisible (Infinity) фабрики ProfilDoors, редакция января 2025 года, 45 шагов. Ничего не додумано: чего нет в заводском документе, здесь не написано.

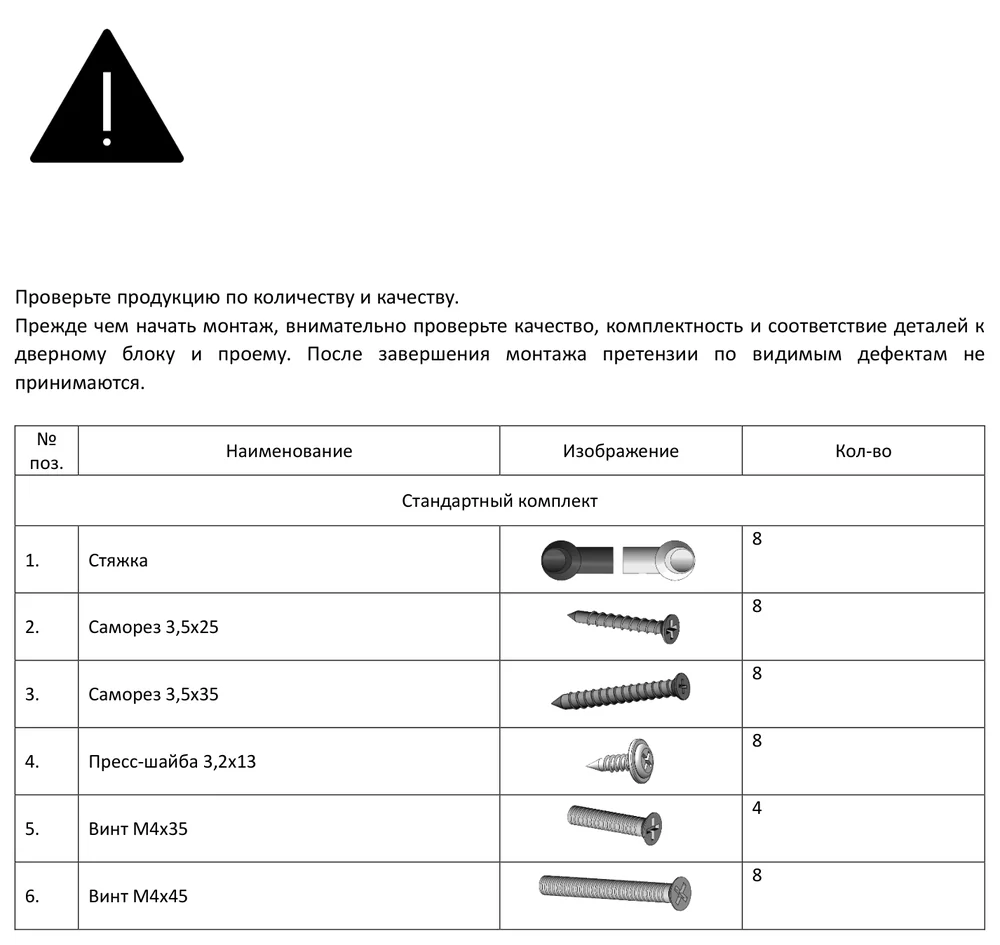

Комплектация
Стандартный комплект — шесть позиций крепежа. Проверьте его до начала монтажа: после завершения работ претензии по видимым дефектам завод не принимает.
| Позиция | Кол-во |
|---|---|
| Стяжка | 8 |
| Саморез 3,5×25 | 8 |
| Саморез 3,5×35 | 8 |
| Пресс-шайба 3,2×13 | 8 |
| Винт М4×35 | 4 |
| Винт М4×45 | 8 |
Две системы петель
Обычные серии — AGB ECLIPSE 2.2, крепление винтом М4×35.
Алюминиевые серии AG, AV, AX — ALDEGHI LUIGI 144P, крепление винтом М4×45.
В обоих случаях отверстия под закладные пластины сверлят сверлом Ø4, пластины фиксируют пресс-шайбой 3,2×13, а петлю после примерки снимают — до установки короба.
Монтаж по шагам

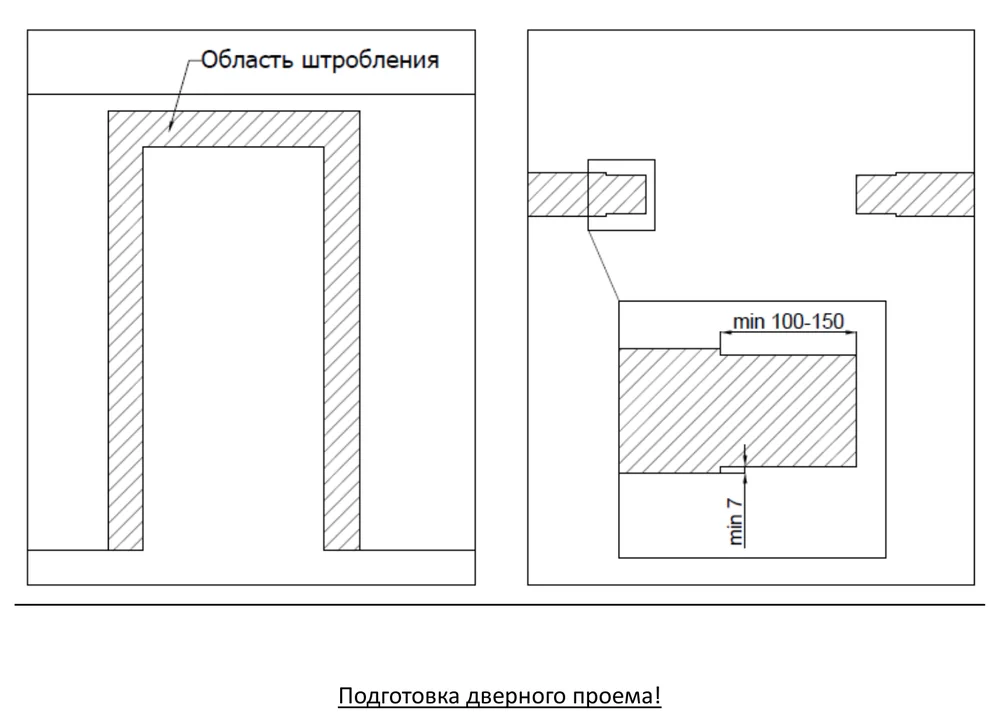

Подготовка проёма
Перед монтажом вокруг проёма снимают слой штукатурки: минимум 100–150 мм в ширину и 7 мм в глубину (глубина штробления — по вашему отделочному материалу). Важно выдержать прямой угол при сопряжении плоскостей: короб Invisible встаёт заподлицо со стеной, и любой завал вылезет наружу.

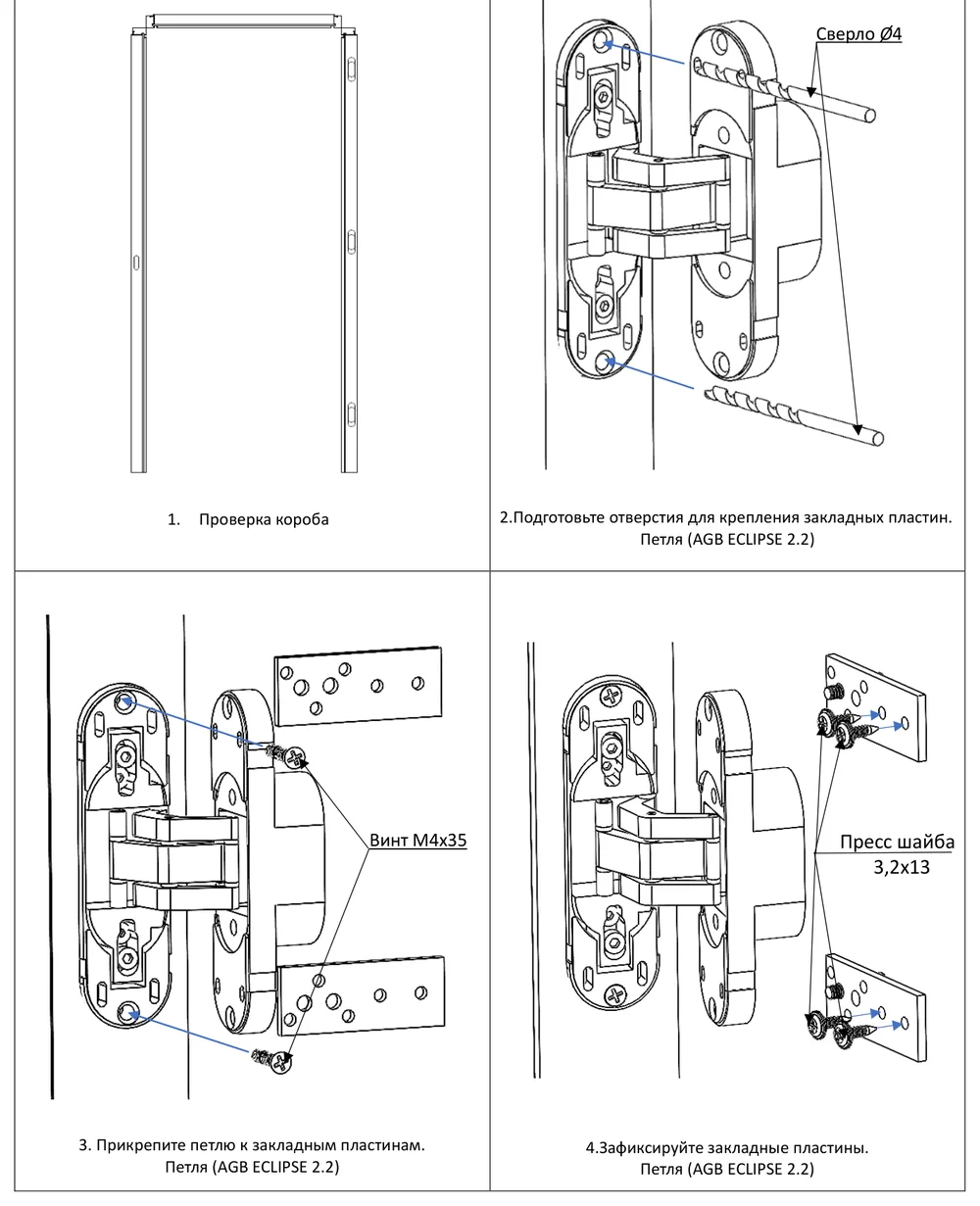

Закладные пластины и петли — обычные серии
Отверстия под закладные пластины сверлят сверлом Ø4. Петля AGB ECLIPSE 2.2 крепится к закладным пластинам винтом М4×35, сами пластины фиксируются пресс-шайбой 3,2×13. После примерки петлю снимают — она понадобится позже, когда короб уже будет стоять.

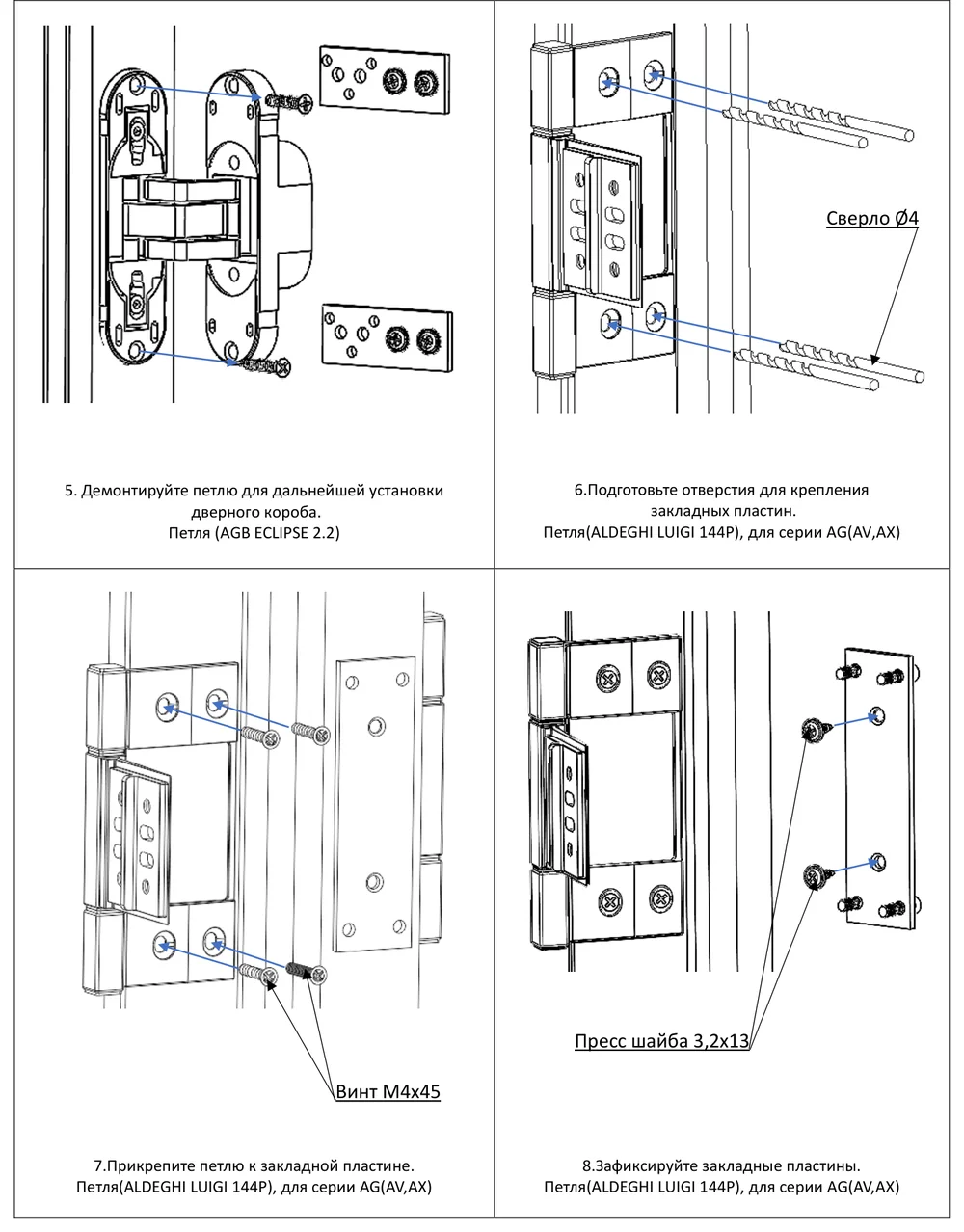

Закладные пластины и петли — серии AG, AV, AX
У алюминиевых серий своя петля — ALDEGHI LUIGI 144P, и крепится она винтом М4×45. Порядок тот же: сверло Ø4, притянуть петлю, зафиксировать пластины пресс-шайбой, снять петлю до установки короба.

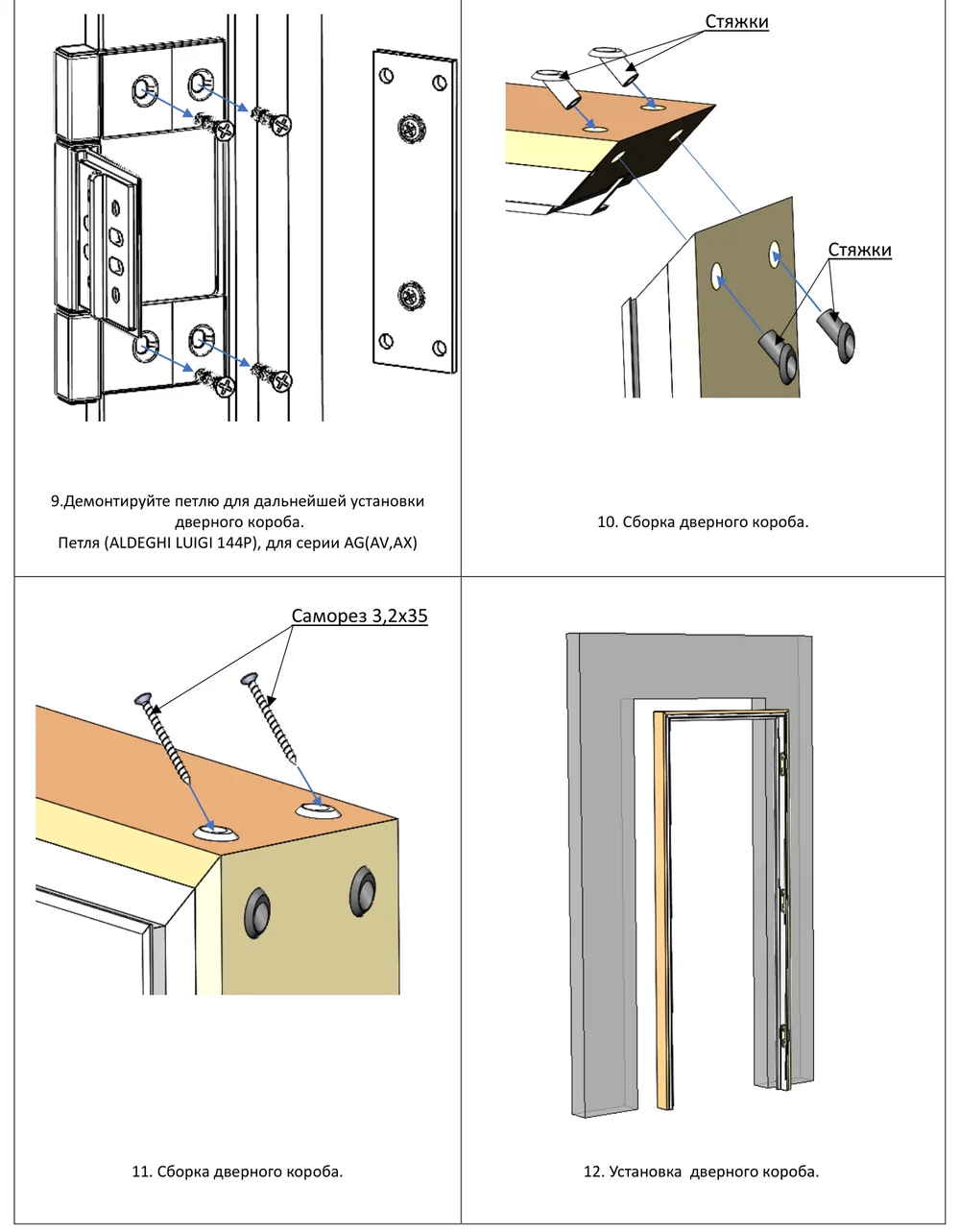

Сборка и установка короба
Короб собирают стяжками и саморезами, затем заводят в проём.

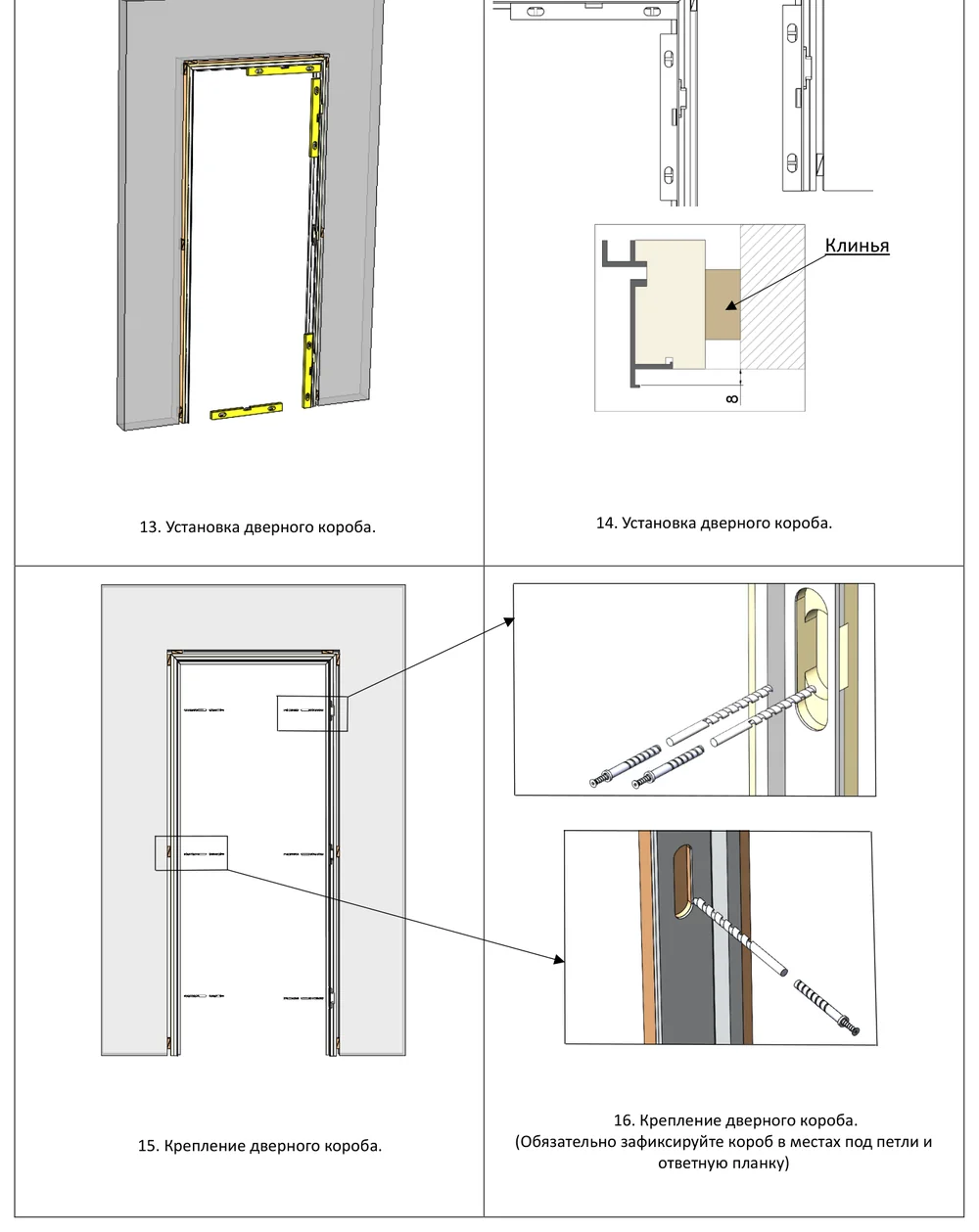

Выставление и крепление короба
Короб выставляют клиньями и крепят. Обязательно зафиксируйте короб в местах под петли и ответную планку — это точки, куда придётся вся нагрузка.

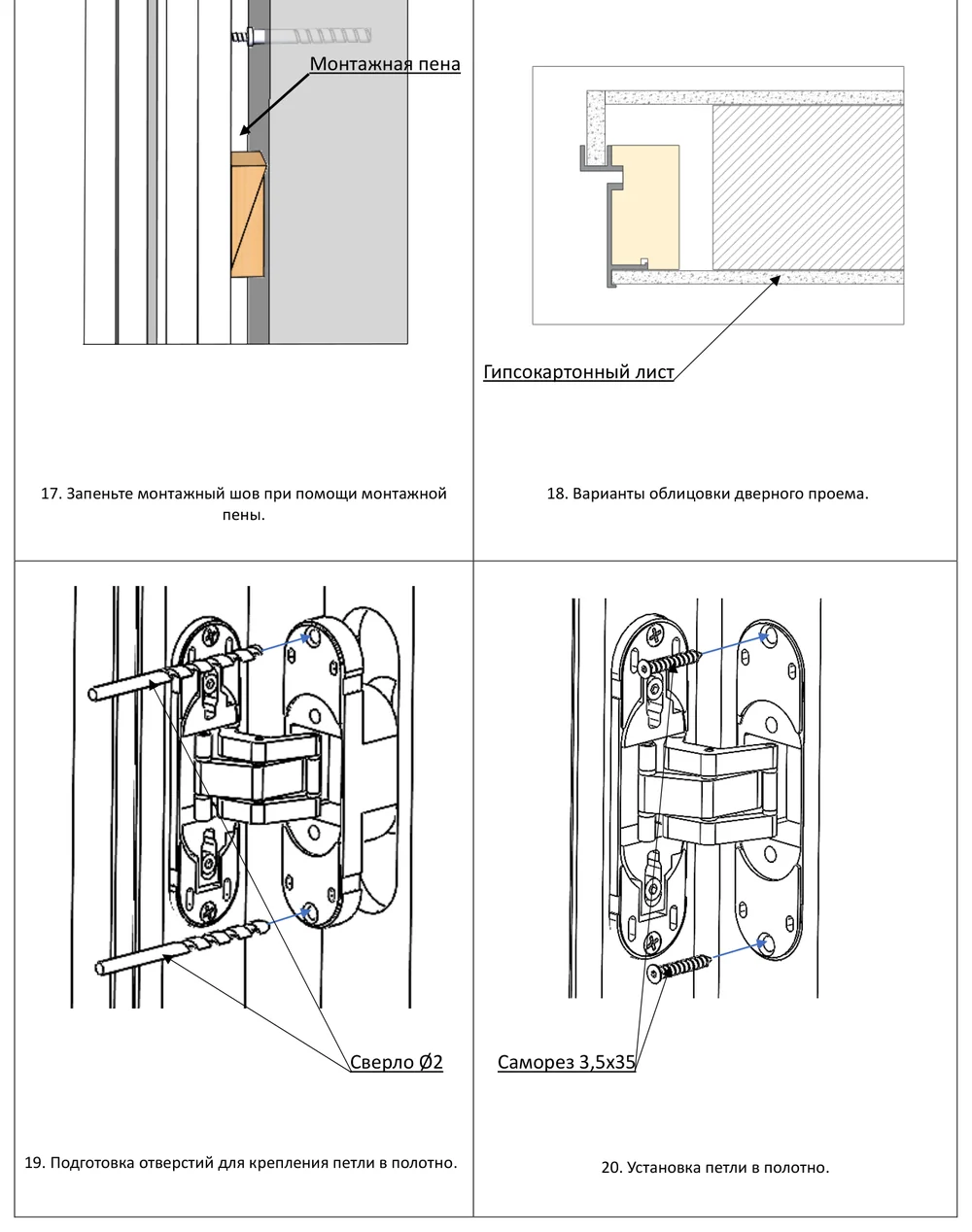

Запенивание и облицовка
Монтажный шов запенивают. Дальше проём облицовывают — на схеме варианты с гипсокартонным листом. Отверстия под петлю в полотне сверлят сверлом Ø2, петлю крепят саморезом 3,5×35.

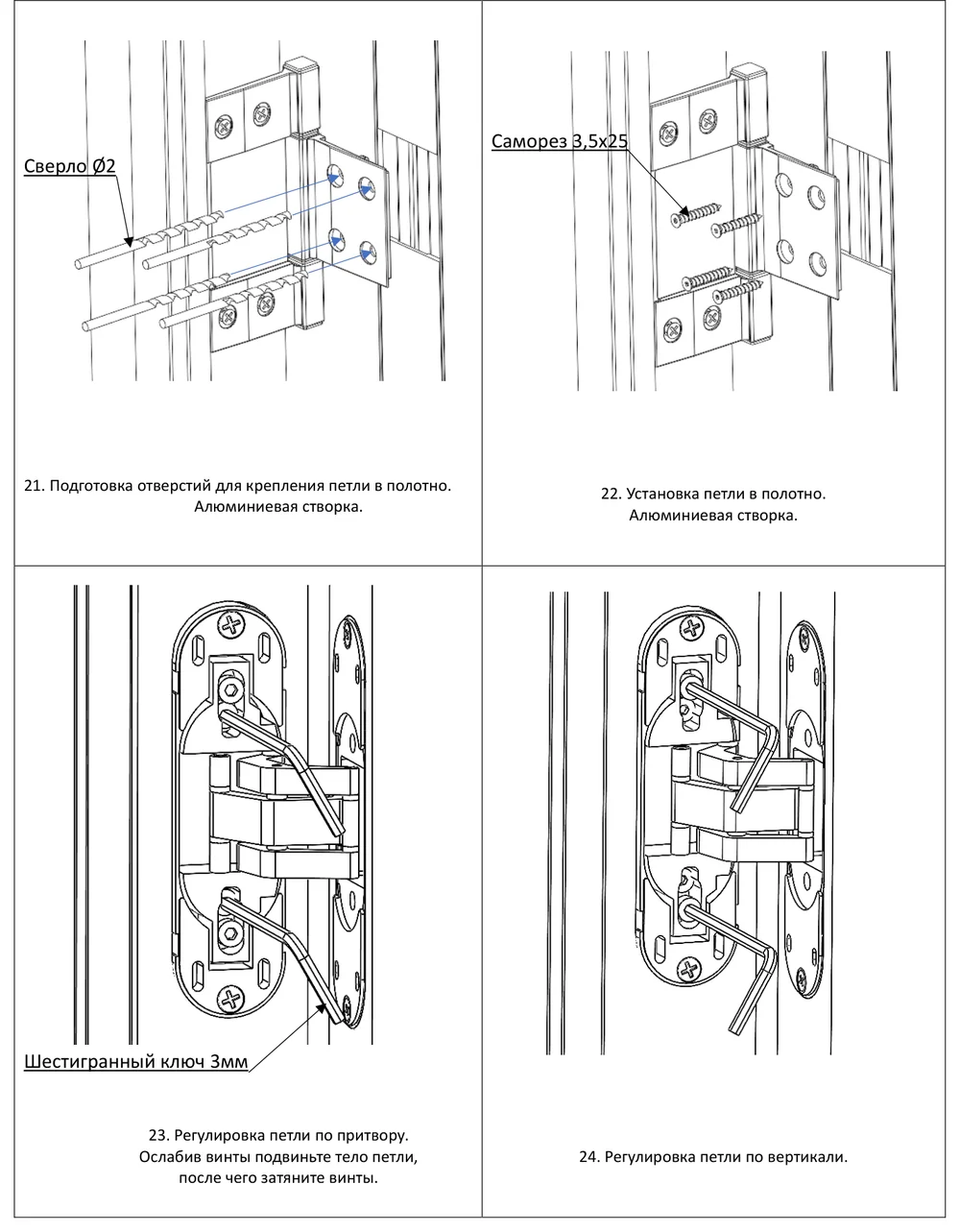

Петля в полотно и регулировка по притвору
Для алюминиевой створки саморез другой — 3,5×25. Регулировка по притвору делается шестигранным ключом 3 мм: ослабить винты, сдвинуть тело петли, затянуть обратно.

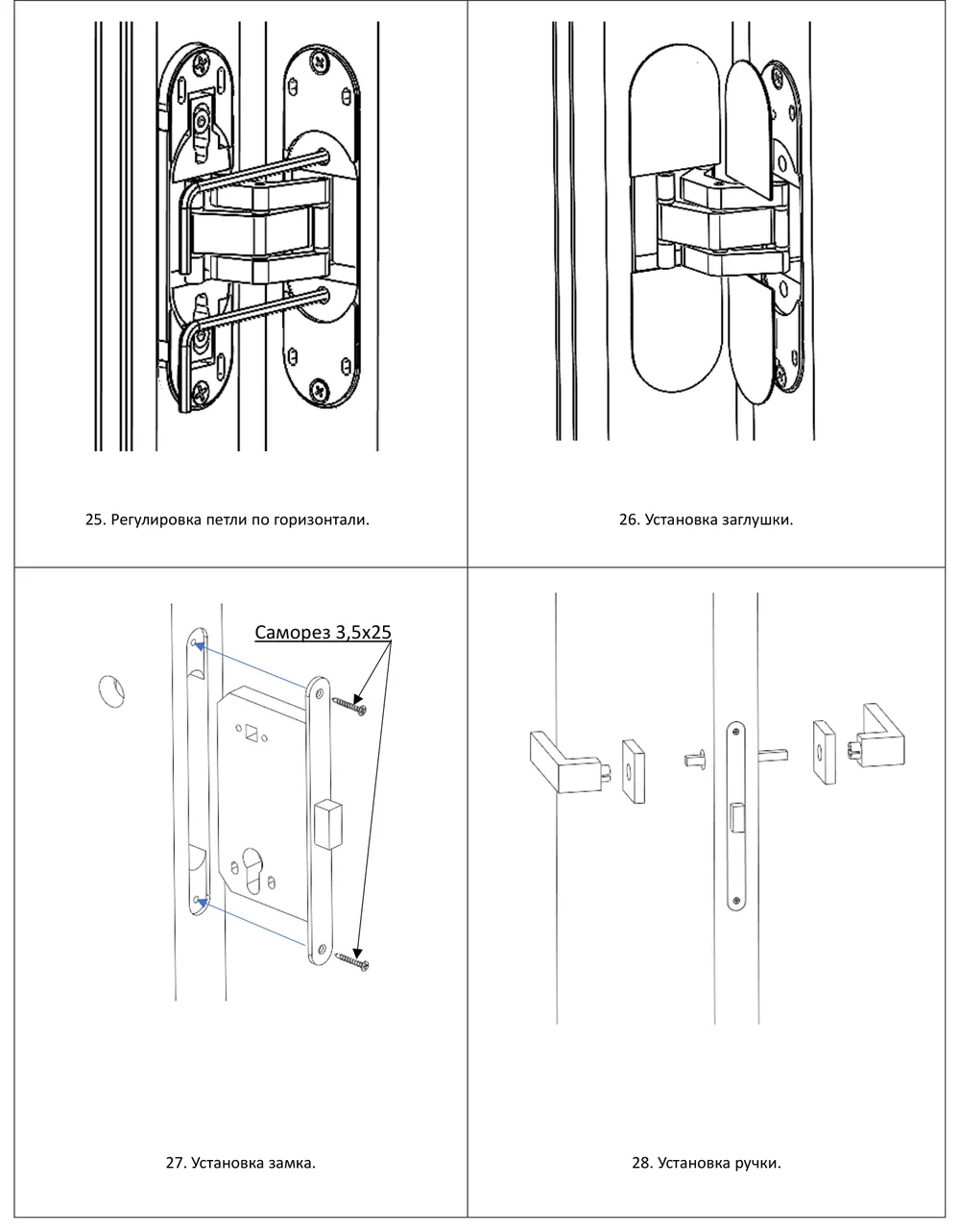

Регулировки, заглушка, замок и ручка
Петля регулируется по трём осям: по притвору, по вертикали и по горизонтали. После настройки ставят заглушку, замок и ручку — крепёж 3,5×25.

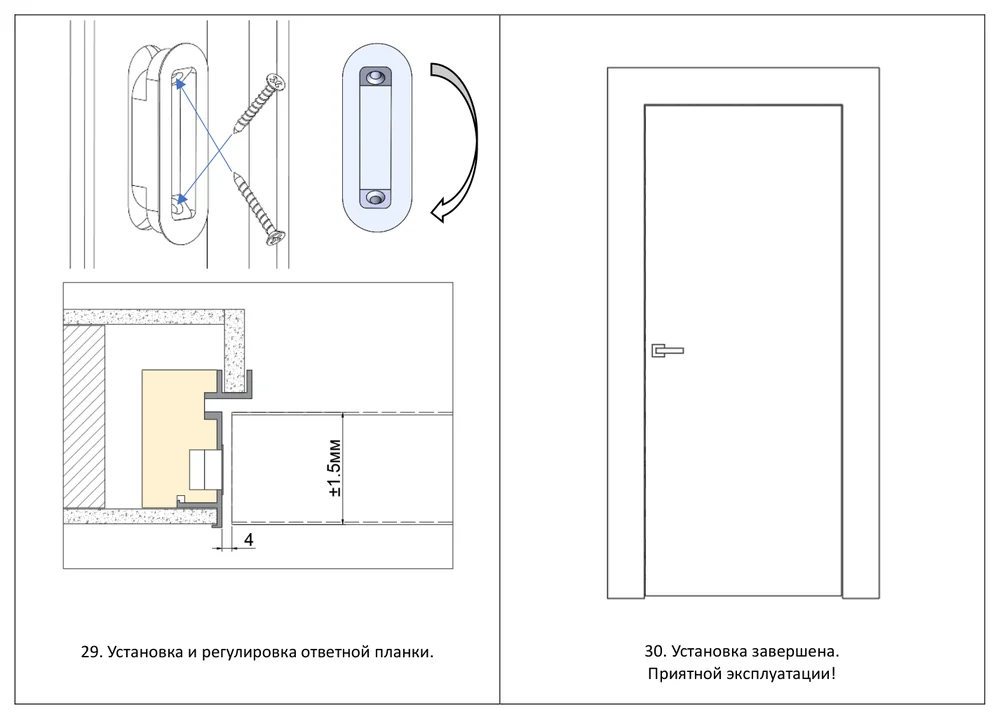

Ответная планка
Ответную планку ставят и регулируют последней — по ней дверь притягивается к коробу.

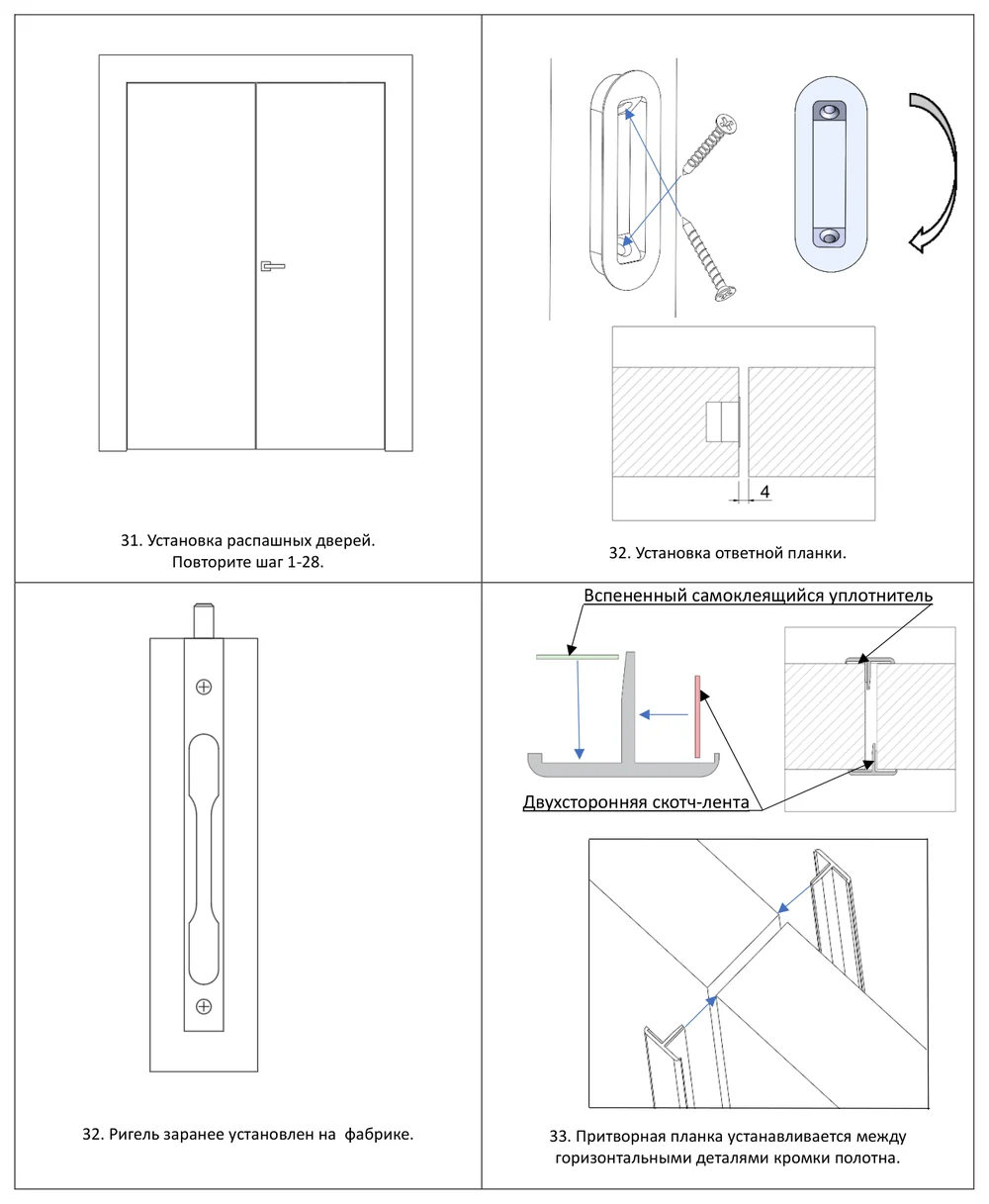

Двустворчатые распашные двери
Для распашной пары повторяют шаги с 1-го по 28-й. Ригель установлен на фабрике заранее. Притворная планка ставится между горизонтальными деталями кромки полотна — на вспененный самоклеящийся уплотнитель и двухстороннюю скотч-ленту.
Infinity: дверь под потолок
У версии Infinity нет верхней перемычки — полотно идёт до потолка. Монтаж отличается от обычного Invisible, поэтому завод выделил его в отдельную часть инструкции.

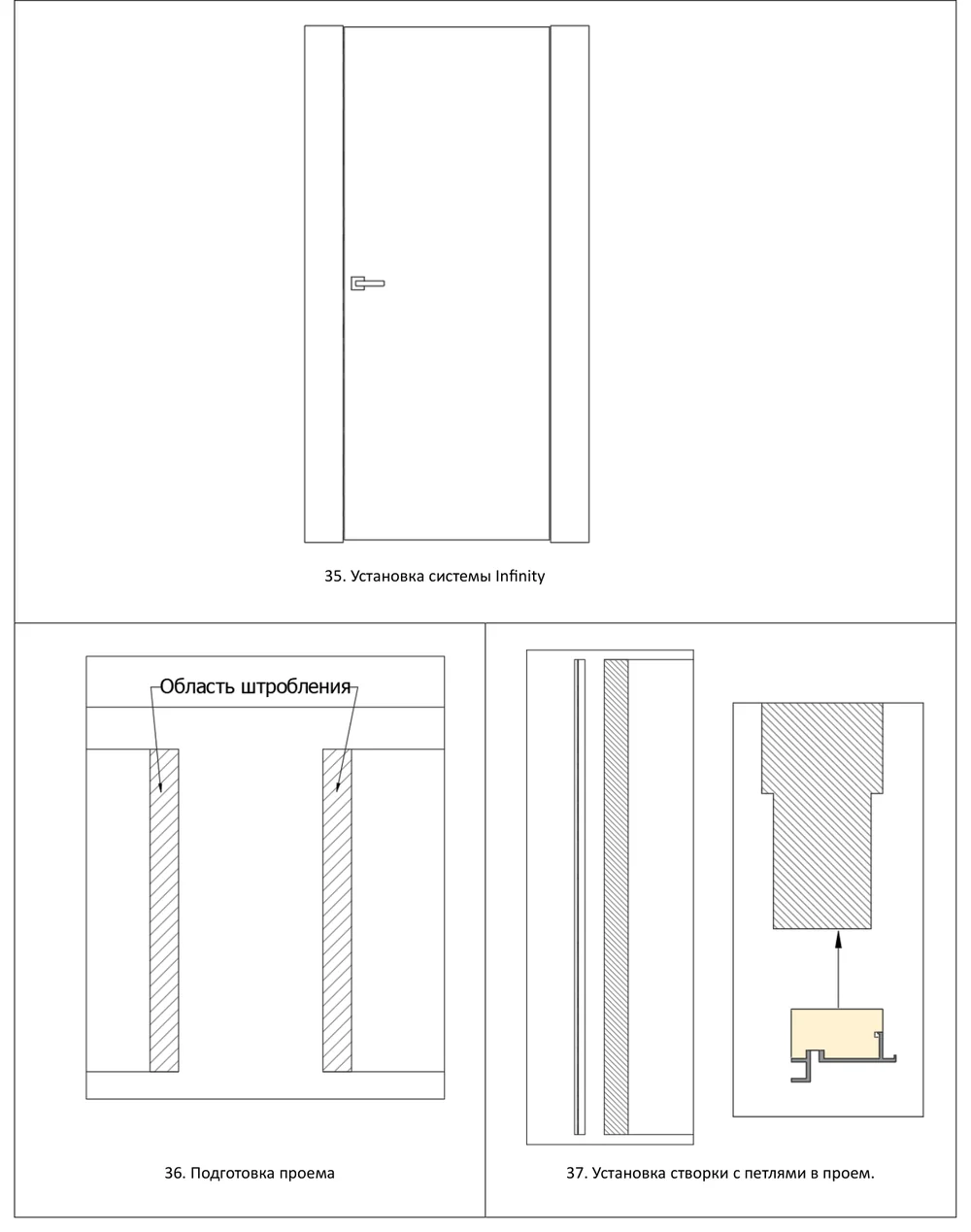

Подготовка проёма под Infinity
Infinity — версия без верхней перемычки, дверь идёт под потолок. Проём готовят отдельно, затем в него заводят створку вместе с петлями.

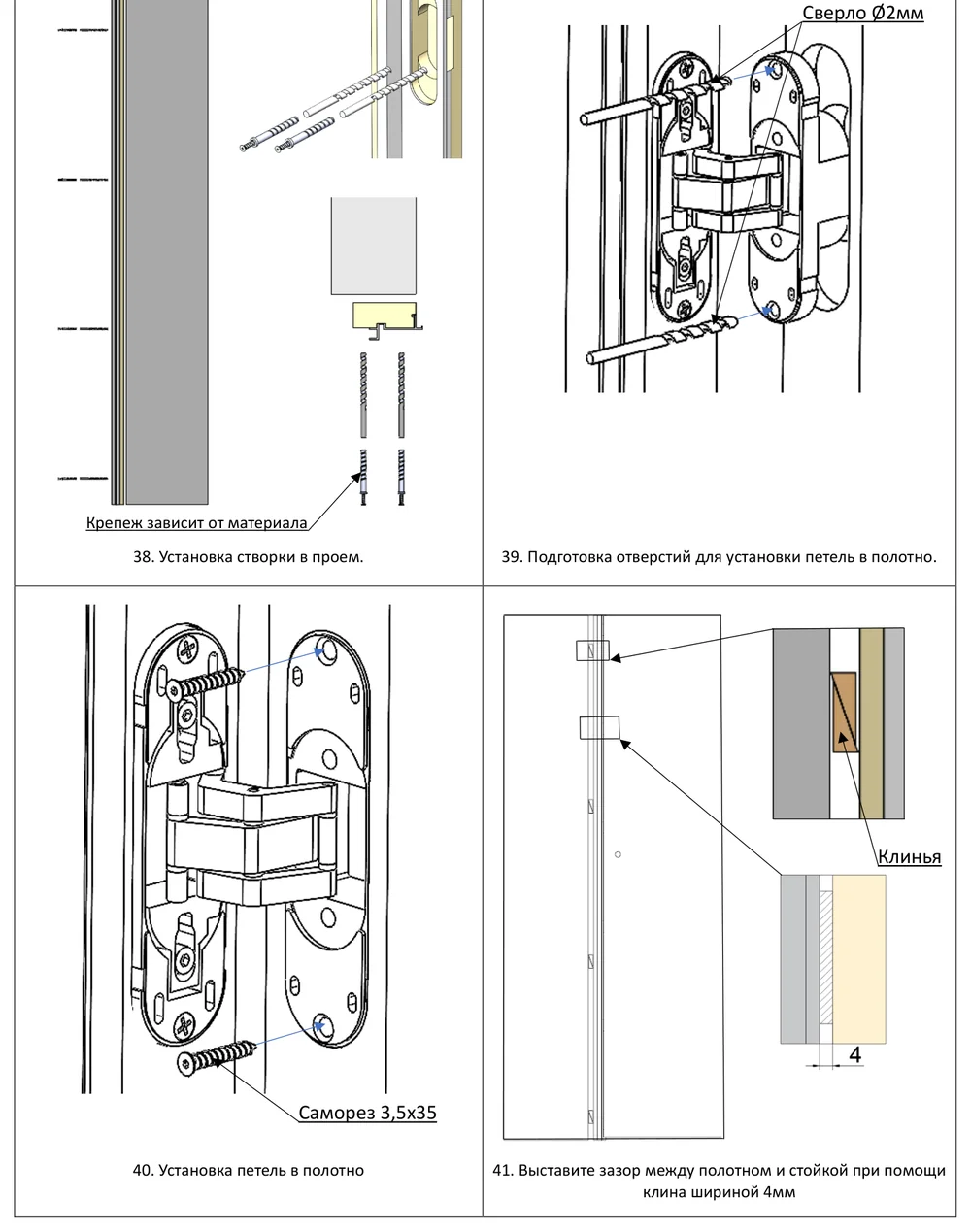

Створка, петли и зазор
Крепёж подбирают по материалу стены. Отверстия под петли в полотне — сверло Ø2 мм, крепление саморезом 3,5×35. Зазор между полотном и стойкой выставляют клином шириной 4 мм.

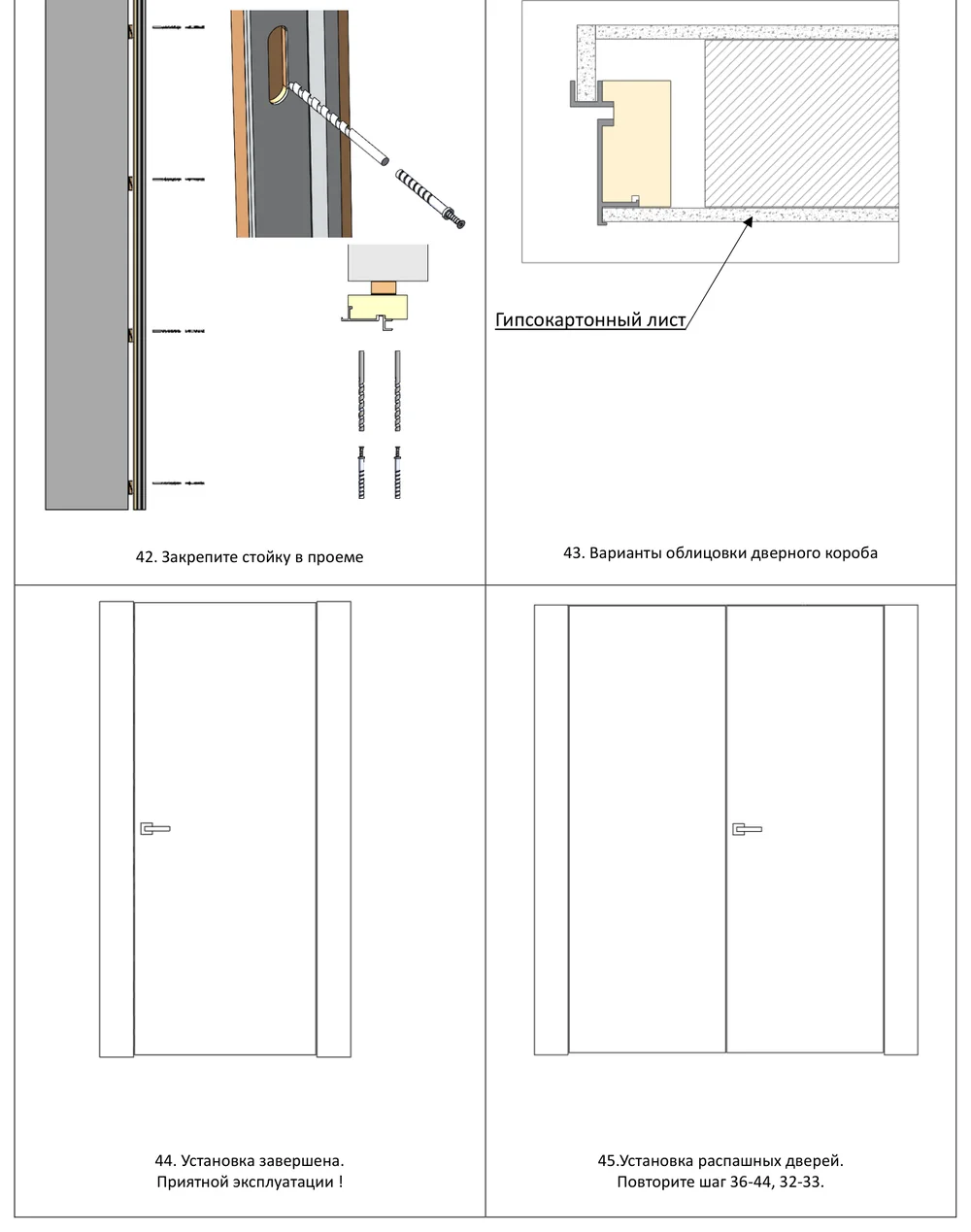

Крепление стойки и облицовка
Стойку закрепляют в проёме, дальше облицовка — так же гипсокартонным листом. Для распашной пары повторяют шаги 36–44 и 32–33.
Что нельзя пропустить
- Прямой угол при сопряжении плоскостей. Короб встаёт заподлицо со стеной, завал будет видно.
- Штроба 100–150 мм в ширину и минимум 7 мм в глубину — иначе короб не сядет в плоскость.
- Петля зависит от серии. AG, AV, AX — другая петля и другой винт, перепутать нельзя.
- Короб фиксируют в местах под петли и ответную планку. Это несущие точки.
- Комплект проверяют до монтажа. После установки претензии по видимым дефектам завод не принимает.
- У Infinity зазор до стойки выставляют клином 4 мм, а крепёж подбирают по материалу стены.
Какие двери ставят в короб Invisible
По каталогу ProfilDoors короб совместим с этими сериями. Кликните серию — откроется каталог.
