Монтаж скрытой двери Invisible Reverse ProfilDoors: инструкция с чертежами

Reverse — скрытая дверь с обратным открыванием: полотно уходит внутрь проёма, а с обратной стороны встаёт заподлицо со стеной. Монтаж похож на обычный Invisible, но отличается в нескольких местах, и именно на этих отличиях чаще всего спотыкаются. Ниже — заводская инструкция по шагам, включая версию Infinity Reverse под потолок.

Крепёж, петли и порядок монтажа — из инструкции по монтажу короба Invisible Reverse (Infinity) фабрики ProfilDoors, редакция октября 2022 года, 41 шаг. Ничего не додумано.

Чем отличается от обычного Invisible

	Invisible	Invisible Reverse
Петля	AGB ECLIPSE 2.2, винт М4×35 для AG, AV, AX — ALDEGHI LUIGI 144P, винт М4×45	AGB ECLIPSE 3.0, саморез 3,5×35
Отверстия под петли	сверло Ø4 под закладные пластины	сверло Ø2
Сборка короба	стяжки и саморезы	стяжной сухарь
Запенивание	монтажная пена	проём увлажняют перед пеной
Ответная планка	устанавливается и регулируется	регулировка ±1,5 мм, в распашных — в неподвижное полотно
Подготовка проёма	одинаковая: штроба 100–150 мм в ширину, минимум 7 мм в глубину, прямой угол

Монтаж по шагам

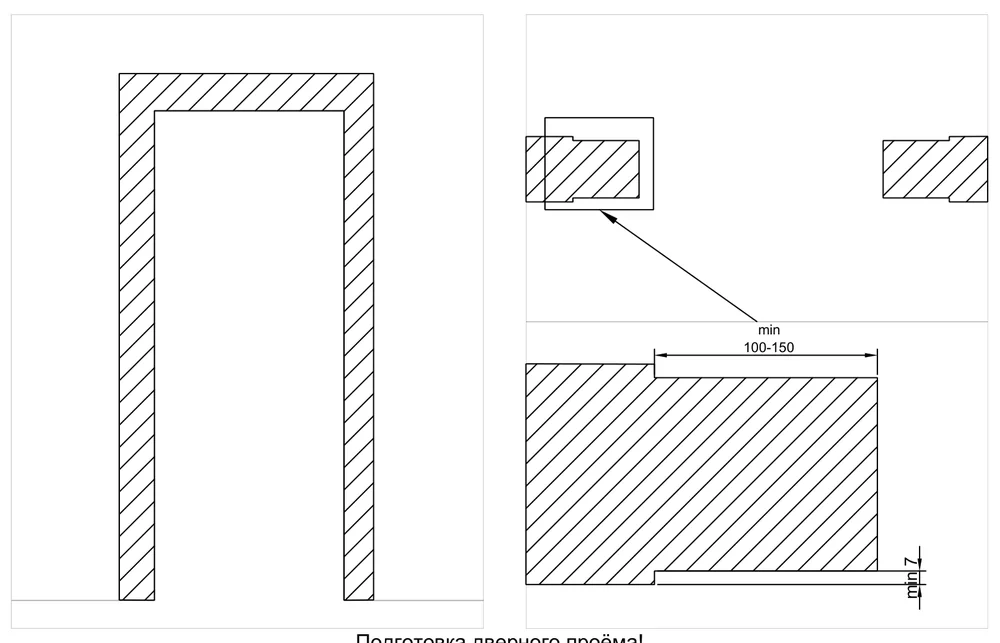

ШАГ 1

Подготовка проёма

Вокруг проёма снимают слой штукатурки: минимум 100–150 мм в ширину и 7 мм в глубину, глубина штробления — по отделочному материалу. Прямой угол при сопряжении плоскостей обязателен.

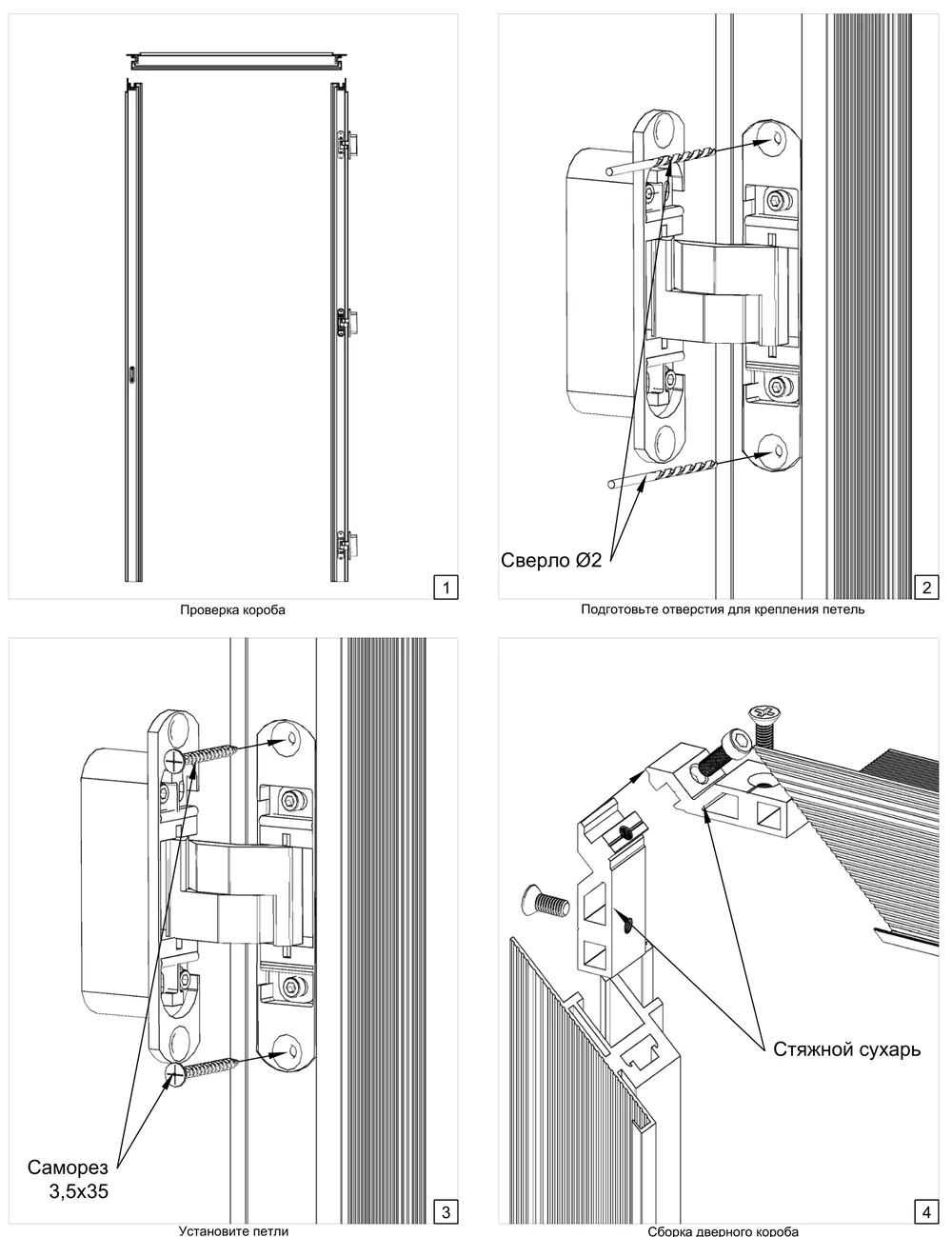

ШАГ 2

Проверка короба, петли и сборка

Отверстия под крепление петель готовят сверлом Ø2, петли ставят на саморез 3,5×35. Короб собирают на стяжной сухарь.

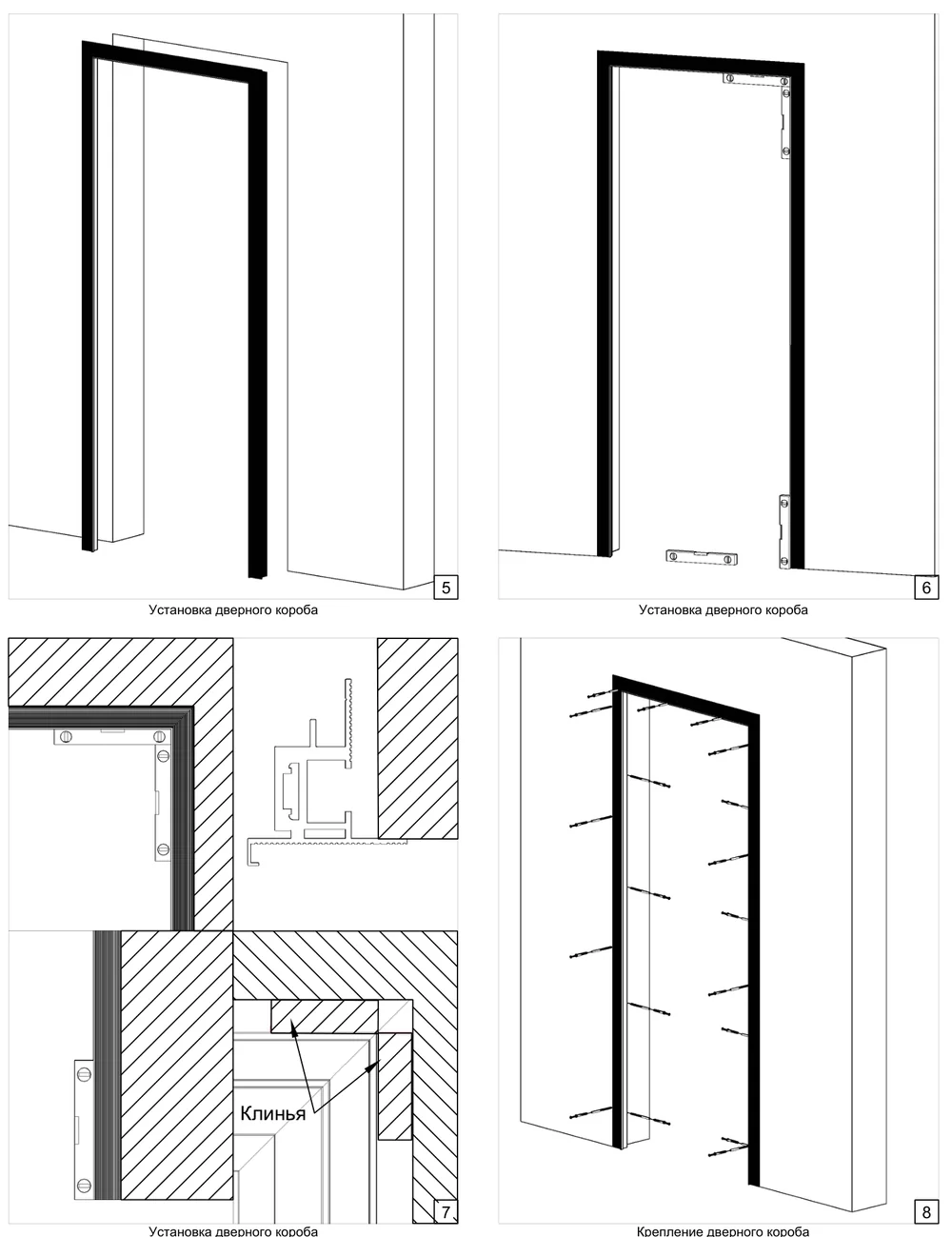

ШАГ 3

Установка короба и расклинивание

Собранный короб заводят в проём и выставляют клиньями, затем крепят.

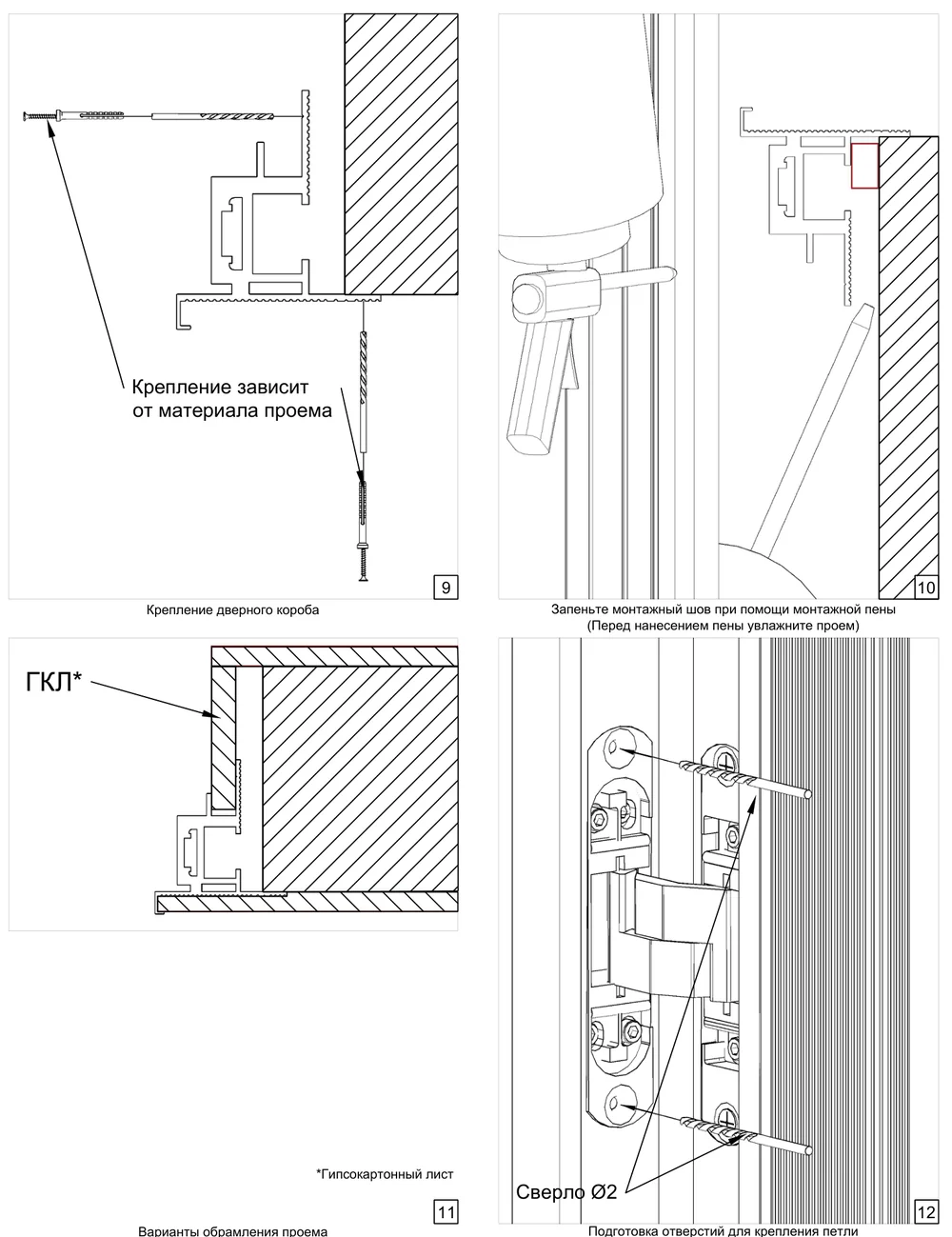

ШАГ 4

Крепление, запенивание, обрамление

Крепление подбирают по материалу проёма. Перед нанесением пены проём увлажняют — без этого пена схватывается хуже. Дальше проём обрамляют, на схеме вариант с гипсокартонным листом. Отверстия под петлю в полотне — снова сверло Ø2.

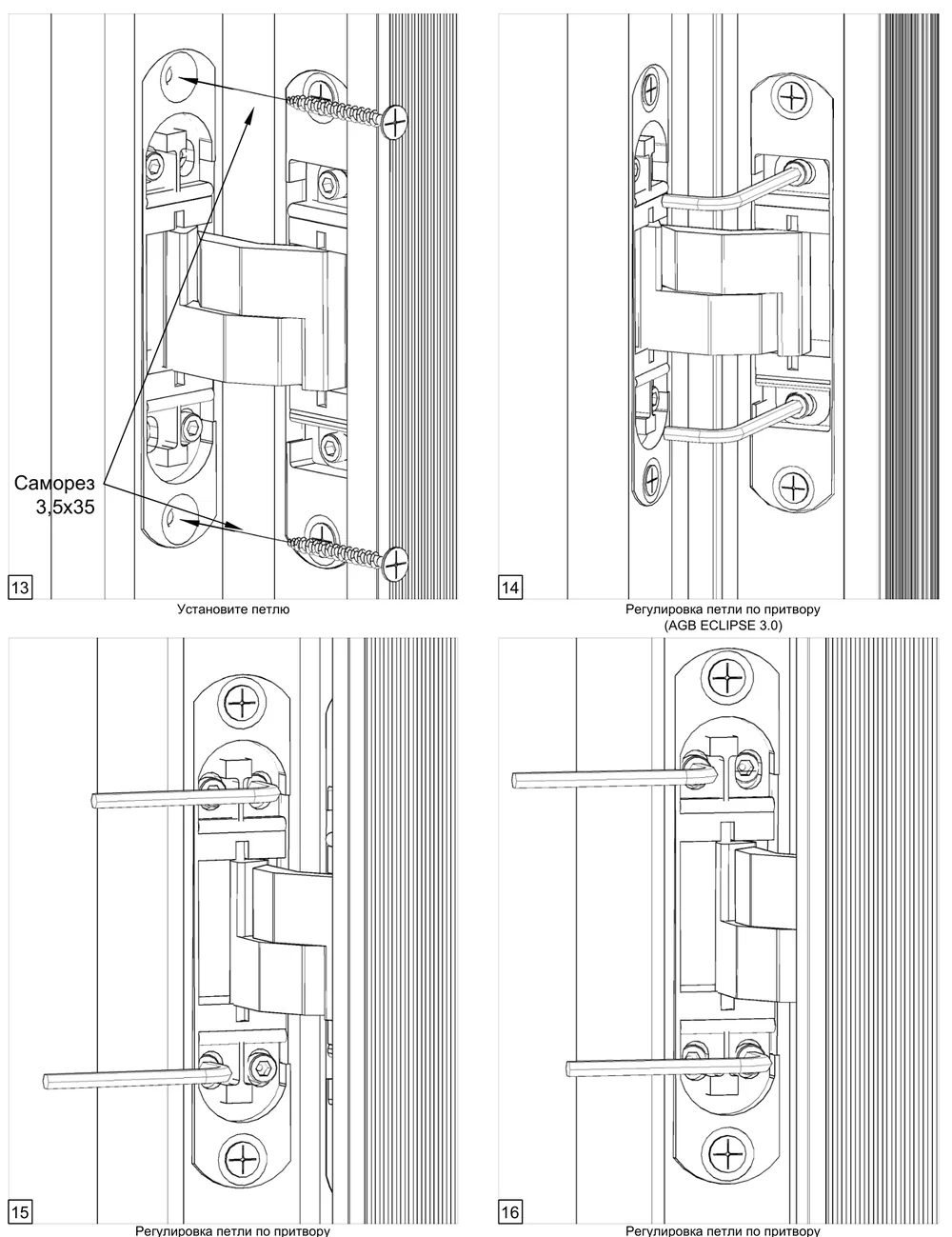

ШАГ 5

Петля AGB ECLIPSE 3.0 и регулировка

Петлю крепят саморезом 3,5×35. У Reverse стоит AGB ECLIPSE 3.0 — регулировка по притвору показана в трёх положениях.

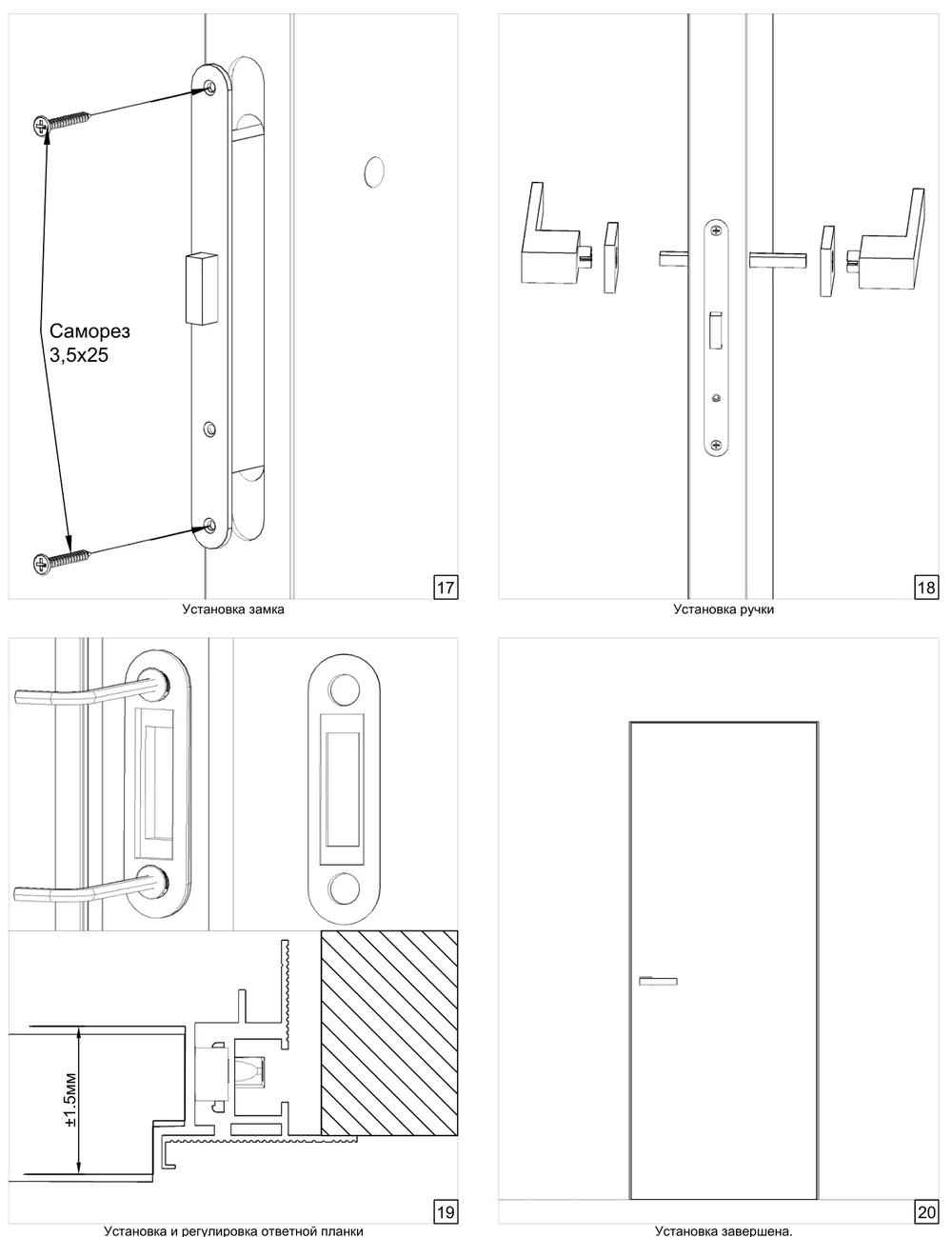

ШАГ 6

Замок, ручка, ответная планка

Замок ставят на саморез 3,5×25, затем ручку. Ответная планка регулируется в пределах ±1,5 мм.

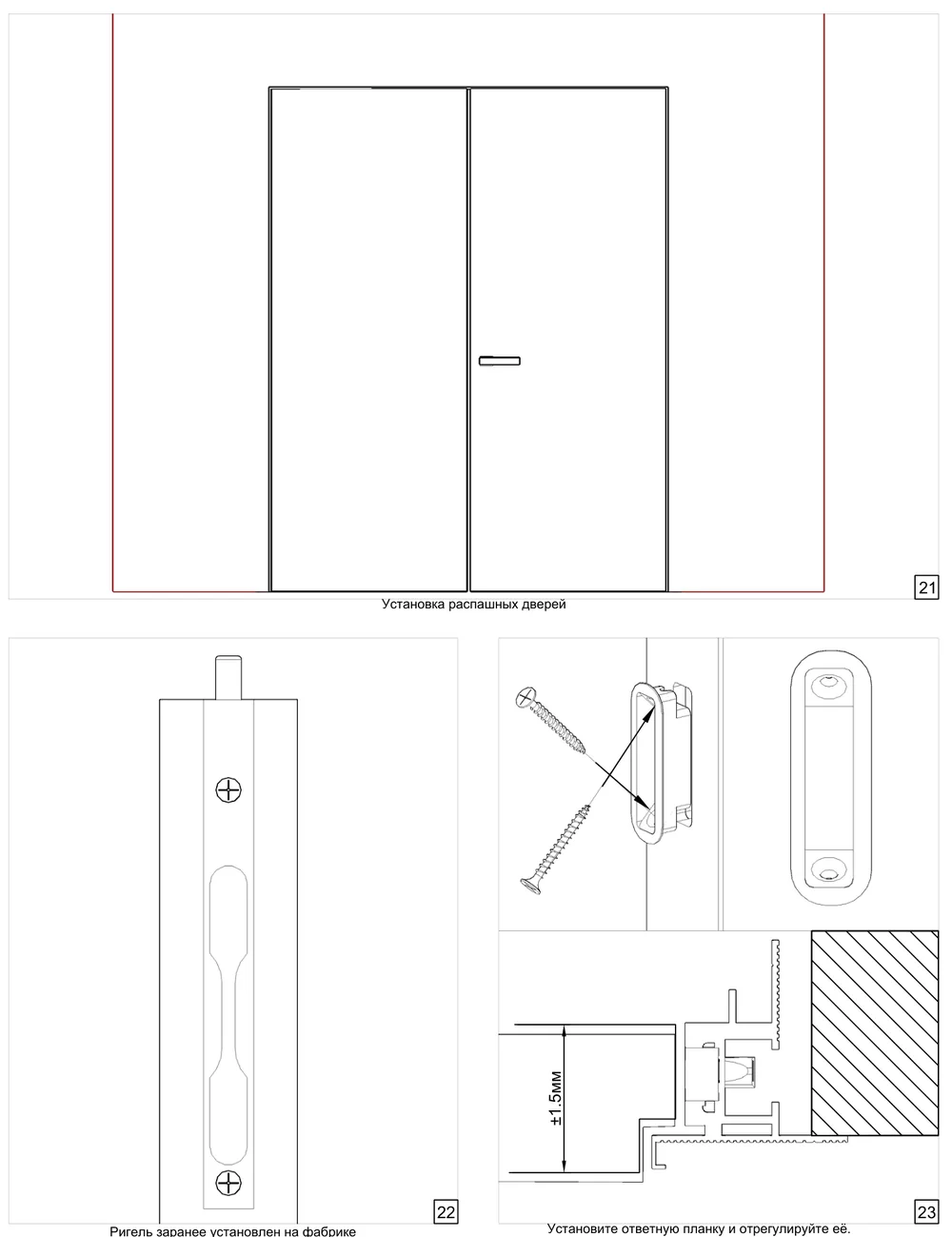

ШАГ 7

Двустворчатые распашные двери

Ригель установлен на фабрике заранее. В распашных дверях ответная планка ставится в неподвижное полотно — это частая ошибка на объекте.

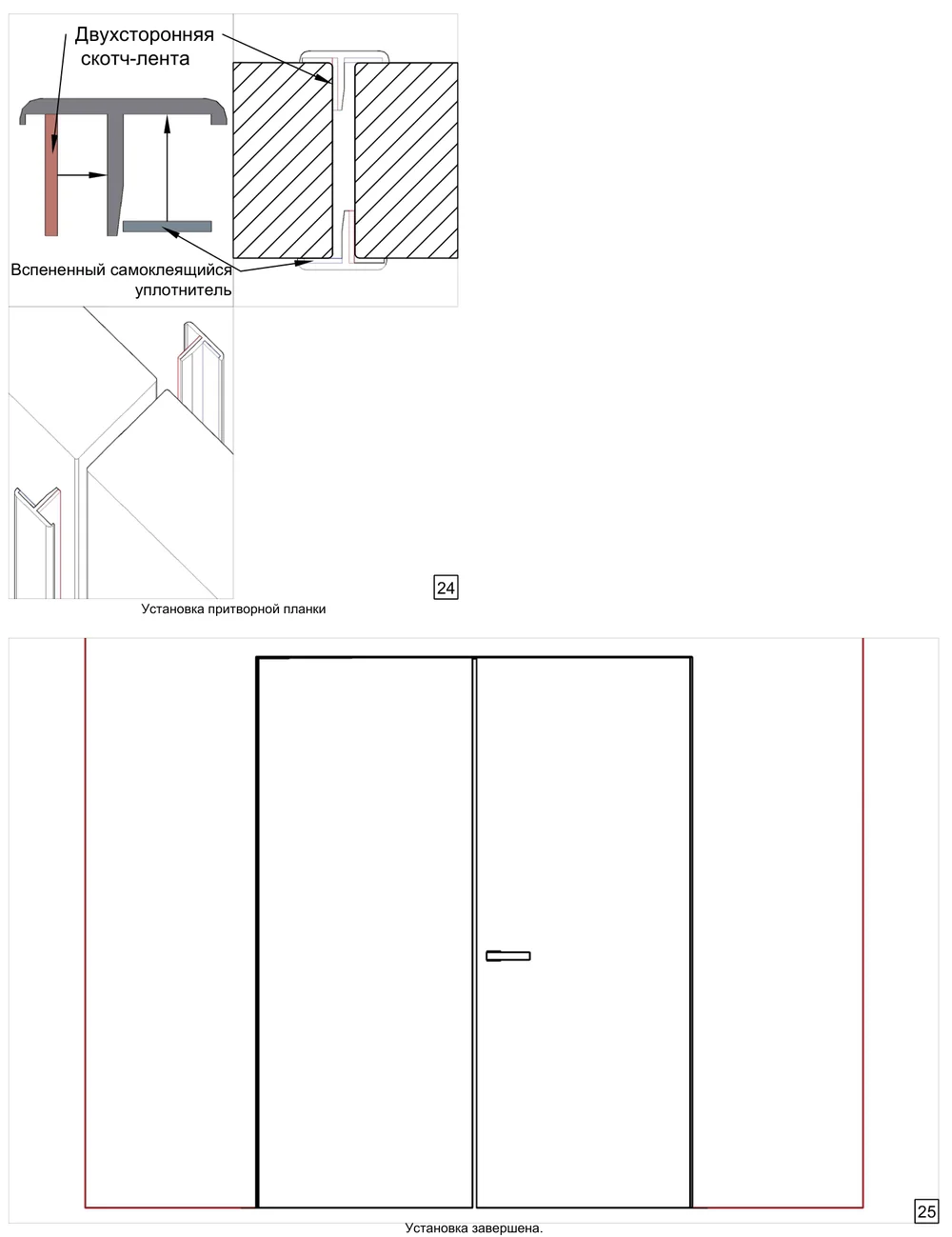

ШАГ 8

Притворная планка

Притворную планку сажают на двухстороннюю скотч-ленту и вспененный самоклеящийся уплотнитель.

Infinity Reverse: дверь под потолок

Версия без верхней перемычки. Полотно идёт до потолка и открывается внутрь проёма.

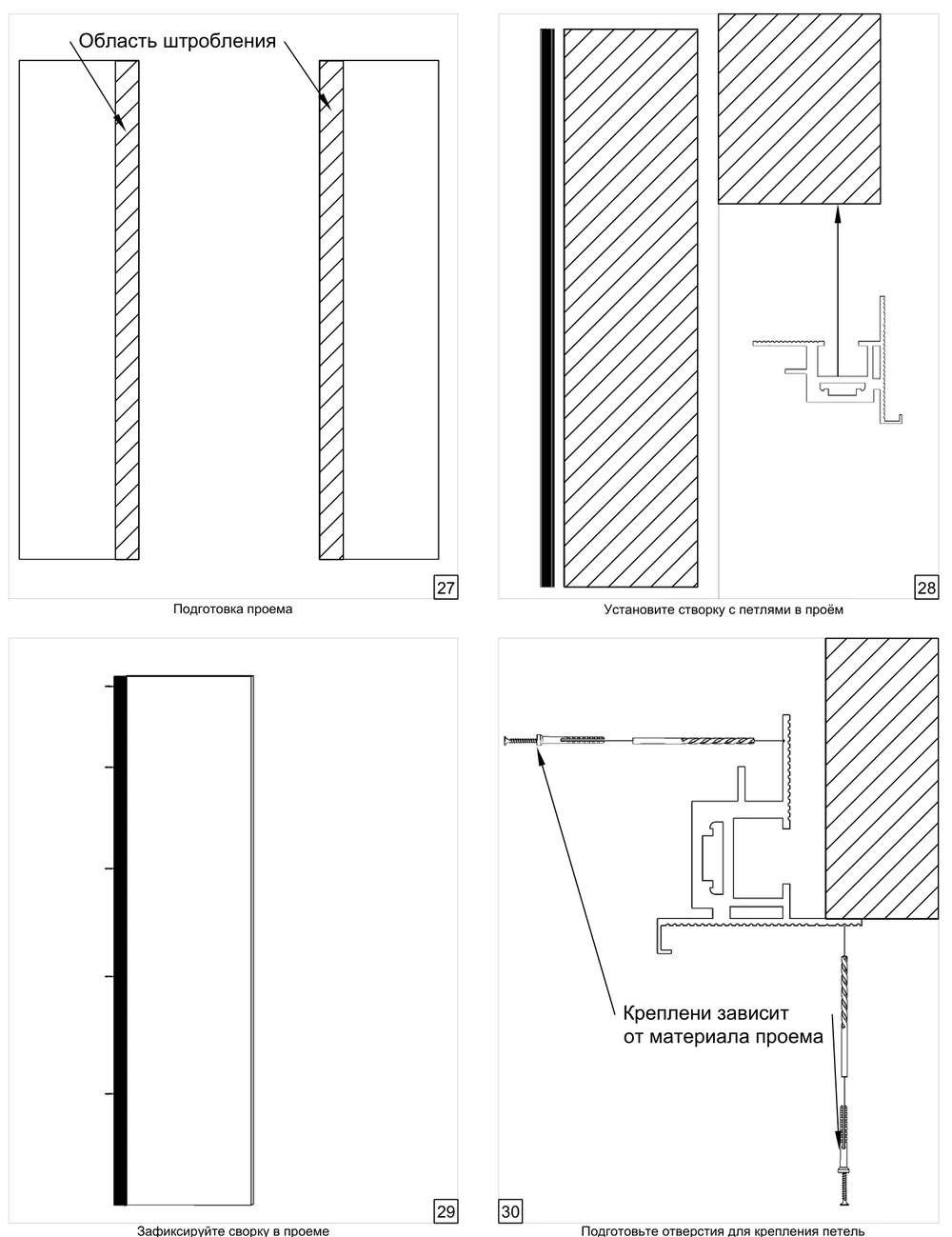

ШАГ 9

Проём и створка

У Infinity Reverse нет верхней перемычки. Проём готовят по области штробления, затем заводят створку вместе с петлями и фиксируют её в проёме. Крепление зависит от материала проёма.

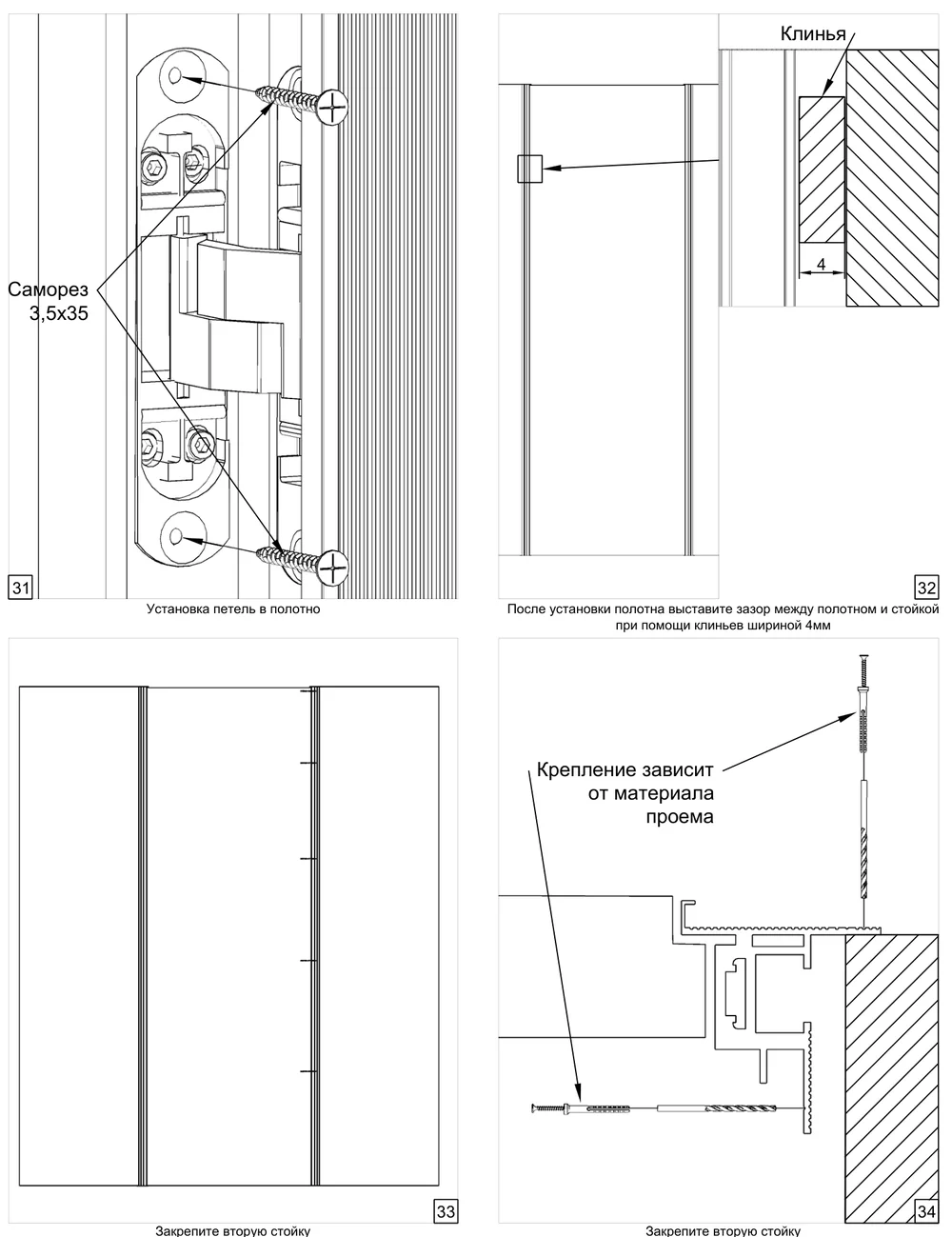

ШАГ 10

Петли в полотно и зазор

Петли в полотно ставят на саморез 3,5×35. После установки полотна зазор между полотном и стойкой выставляют клиньями шириной 4 мм, затем крепят вторую стойку.

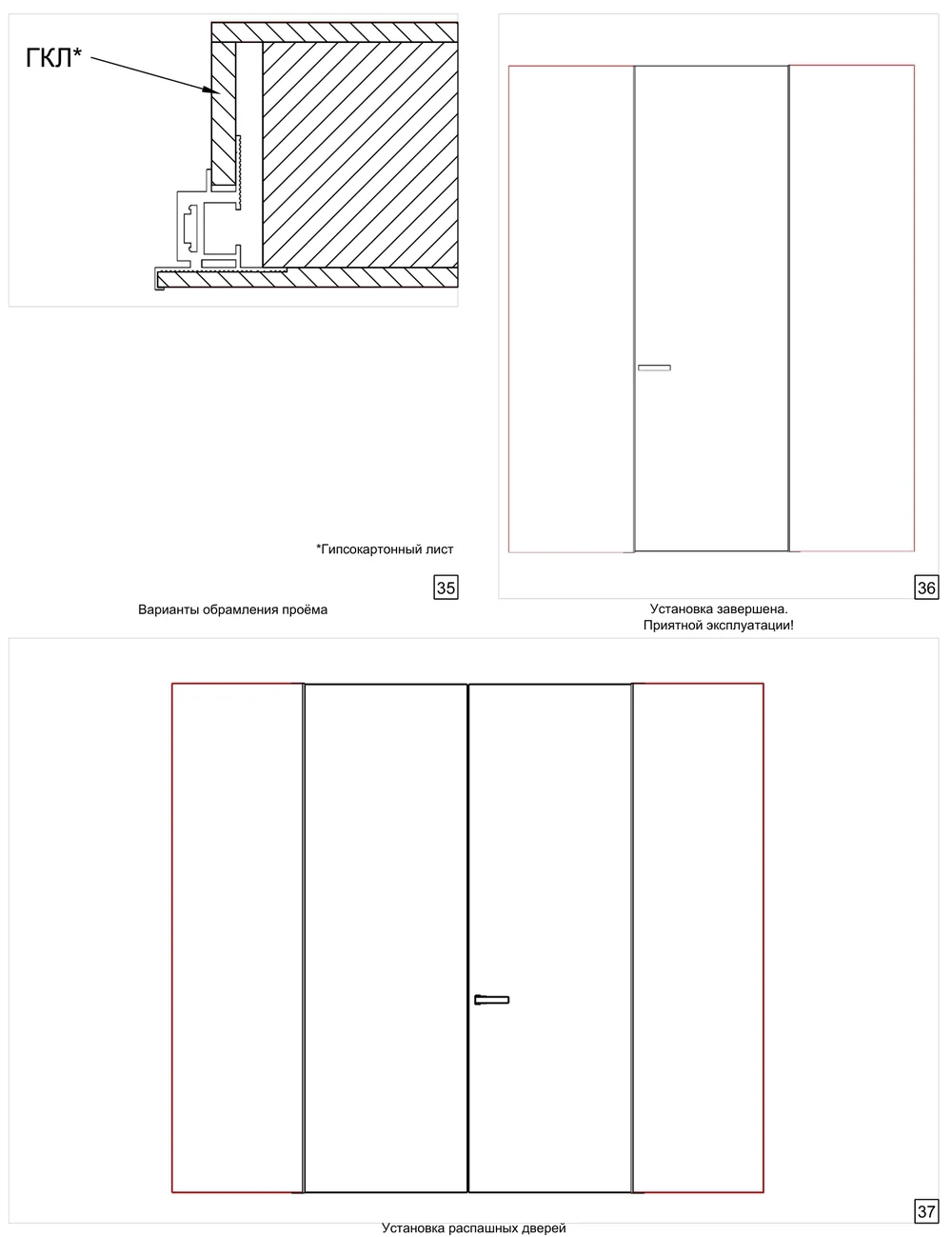

ШАГ 11

Обрамление проёма

Проём обрамляют — на схеме вариант с гипсокартонным листом. Для распашной пары повторяют шаги установки.

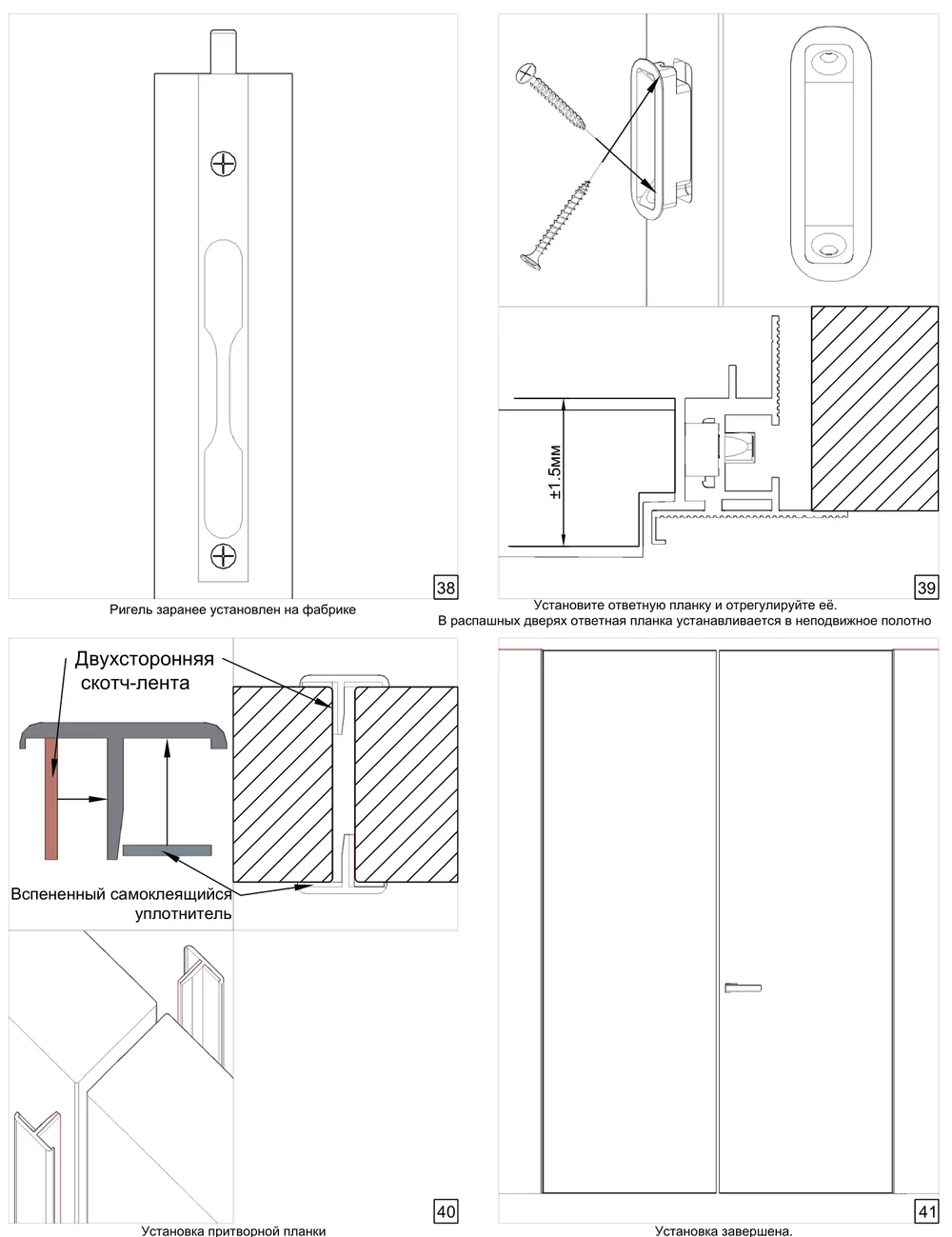

ШАГ 12

Распашная пара у Infinity Reverse

Ригель так же установлен на фабрике. Ответная планка — в неподвижное полотно, регулировка ±1,5 мм. Притворная планка на скотч-ленту и уплотнитель.

Что нельзя пропустить

Петля другая — AGB ECLIPSE 3.0. Комплект от обычного Invisible не подойдёт.
Проём увлажняют перед пеной. Отдельное требование инструкции именно для Reverse.
В распашной паре ответная планка ставится в неподвижное полотно, а не в подвижное.
Отверстия под петли — сверло Ø2, не Ø4.
У Infinity Reverse зазор до стойки — клинья 4 мм, крепёж по материалу проёма.

Какие двери ставят в короб Reverse

По каталогу ProfilDoors короб совместим с этими сериями.

Серия VA Серия PW Серия PA Серия PE Серия NW Серия NA Серия NE Серия AP Серия AG Серия AV Серия AX Серия AGK Серия AGN Серия AGP Серия 0PE Серия 0PA

Вопросы и ответы

Направлением открывания: Reverse открывается внутрь проёма, а полотно с алюминиевой кромкой стоит заподлицо со стеной с обратной стороны. Отличается и монтаж: другая петля (AGB ECLIPSE 3.0 вместо 2.2), короб собирается на стяжной сухарь, а отверстия под петли готовят сверлом Ø2, а не Ø4 под закладные пластины.

AGB ECLIPSE 3.0. Крепится саморезом 3,5×35, регулируется по притвору — в инструкции показаны три положения регулировки.

Так же, как под обычный Invisible: снять слой штукатурки минимум на 100–150 мм в ширину и 7 мм в глубину, глубина по отделочному материалу, и выдержать прямой угол при сопряжении плоскостей.

Да. Перед нанесением пены проём нужно увлажнить — это прямо указано в инструкции. Без увлажнения пена схватывается хуже и шов получается менее прочным.

В неподвижное полотно. Ригель при этом установлен на фабрике заранее. Сама планка регулируется в пределах ±1,5 мм.

Версия без верхней перемычки: дверь идёт под потолок и открывается внутрь проёма. Створку заводят в проём вместе с петлями, а зазор между полотном и стойкой выставляют клиньями шириной 4 мм.
