Моноблок — алюминиевая дверная коробка, которая собирается из профиля прямо на объекте: закладные пластины под скрытые петли, стяжки по углам, обратный наличник. Полотно, коробка и наличник образуют единый блок, поэтому к проёму здесь требования жёстче обычного: отклонение стен не больше миллиметра на метр. Ниже — заводские таблицы размеров, калькулятор проёма и монтаж по шагам.
Источник: инструкции ProfilDoors «По монтажу моноблока» (18 страниц) и «По монтажу моноблока Reverse» (15 страниц), плюс чертежи узлов «Моноблок 40» и «Короб моноблок Reverse». Все размеры сверены с таблицами завода.
Калькулятор проёма
Выберите размер полотна — калькулятор покажет, какой нужен проём, каким получится световой проём и внешний размер блока по наличнику. Формулы взяты из заводских таблиц, у Reverse они свои.
Заводские таблицы размеров
Все размеры даны с учётом зазоров: по высоте 10 мм от чистового пола, чтобы дверь свободно ходила, плюс 4 мм сверху; по ширине по 4 мм с каждой стороны.
Моноблок — высота
| Проём (H) | Полотно (H1) | Световой проём (H2) | Блок по наличнику (H3) |
|---|---|---|---|
| 1950 | 1900 | 1901 | 1976 |
| 2050 | 2000 | 2001 | 2076 |
| 2150 | 2100 | 2101 | 2176 |
| 2250 | 2200 | 2201 | 2276 |
| 2350 | 2300 | 2301 | 2376 |
| 2450 | 2400 | 2401 | 2476 |
Моноблок — ширина
| Проём (L) | Полотно (L1) | Световой проём (L2) | Блок по наличнику (L3) |
|---|---|---|---|
| 680 | 600 | 578 | 728 |
| 780 | 700 | 678 | 828 |
| 880 | 800 | 778 | 928 |
| 980 | 900 | 878 | 1028 |
| 1080 | 1000 | 978 | 1128 |
Reverse — высота
| Проём (H) | Полотно (H1) | Световой проём (H2) | Блок по наличнику (H3) |
|---|---|---|---|
| 1870 | 1800 | 1814 | 1894 |
| 1970 | 1900 | 1914 | 1994 |
| 2070 | 2000 | 2014 | 2094 |
| 2170 | 2100 | 2114 | 2194 |
| 2270 | 2200 | 2214 | 2294 |
| 2370 | 2300 | 2314 | 2394 |
Reverse — ширина
| Проём (L) | Полотно (L1) | Световой проём (L2) | Блок по наличнику (L3) |
|---|---|---|---|
| 720 | 600 | 608 | 768 |
| 820 | 700 | 708 | 868 * |
| 920 | 800 | 808 | 968 |
| 1020 | 900 | 908 | 1068 |
| 1120 | 1000 | 1008 | 1168 |
* В заводской таблице в этой ячейке напечатано «86» — потеряна цифра. По закономерности всех остальных строк (блок = полотно + 168) там 868 мм. Мы указали исправленное значение; при заказе стоит уточнить у менеджера.
Требования к проёму
- Стены — не более 1 мм отклонения на метр. Моноблок собирается как единая рама: кривизну стены спрятать некуда, блок просто не сядет ровно.
- В зоне открывания не должно быть неровностей пола. Полотно идёт близко к покрытию, порог перепада упрётся в дверь.
- Нижняя ось — только на жёсткое основание. Ковролин, линолеум и прочие мягкие покрытия не годятся: система просядет.
- Проверьте соотношение проёма и полотна по таблицам выше до начала работ.
Что в комплекте
| Позиция | Моноблок | Reverse |
|---|---|---|
| Стяжка | 8 | 8 |
| Стяжка угловая | 4 | 2 |
| Саморез 3,5 × 25 | 6 | 6 |
| Саморез 3,5 × 35 | 4 | 4 |
| Пресс-шайба 3,2 × 13 | 8 | 8 |
| Винт М4 × 20 | 8 | 8 |
| Клей | 1 | 1 |

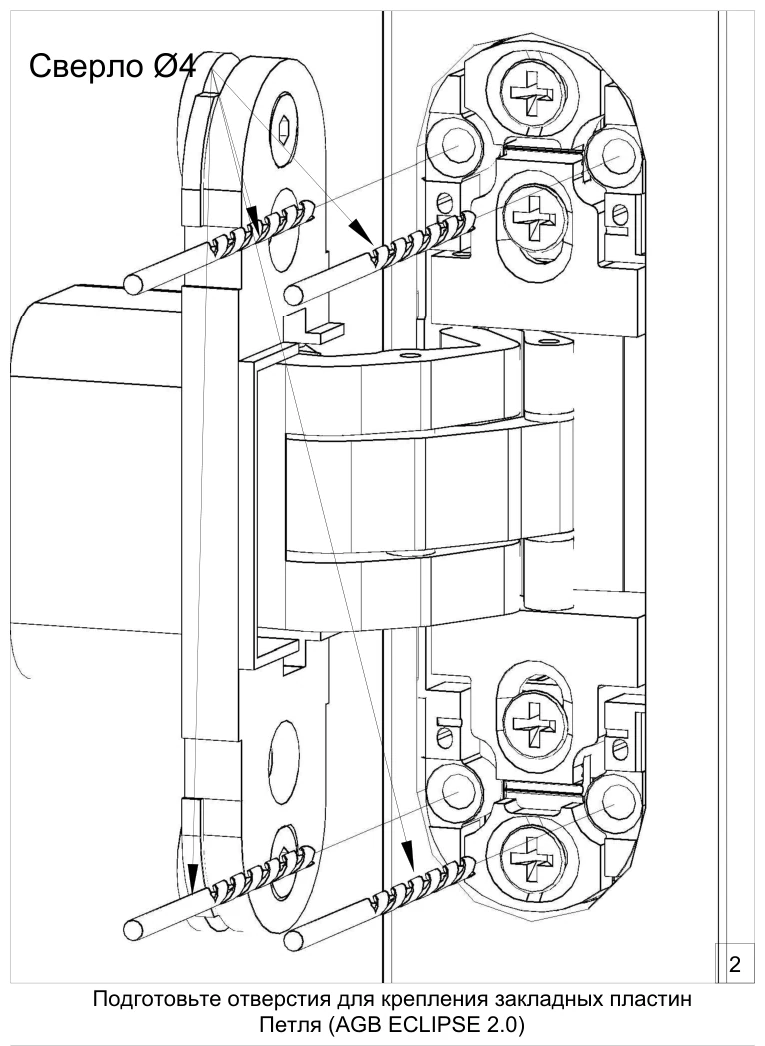

Комплектность проверяют до монтажа: после сборки претензии по видимым дефектам завод не принимает. Из инструмента понадобятся свёрла Ø4 (под закладные пластины) и Ø2,5 (под петлю в полотно).
Петли и закладные

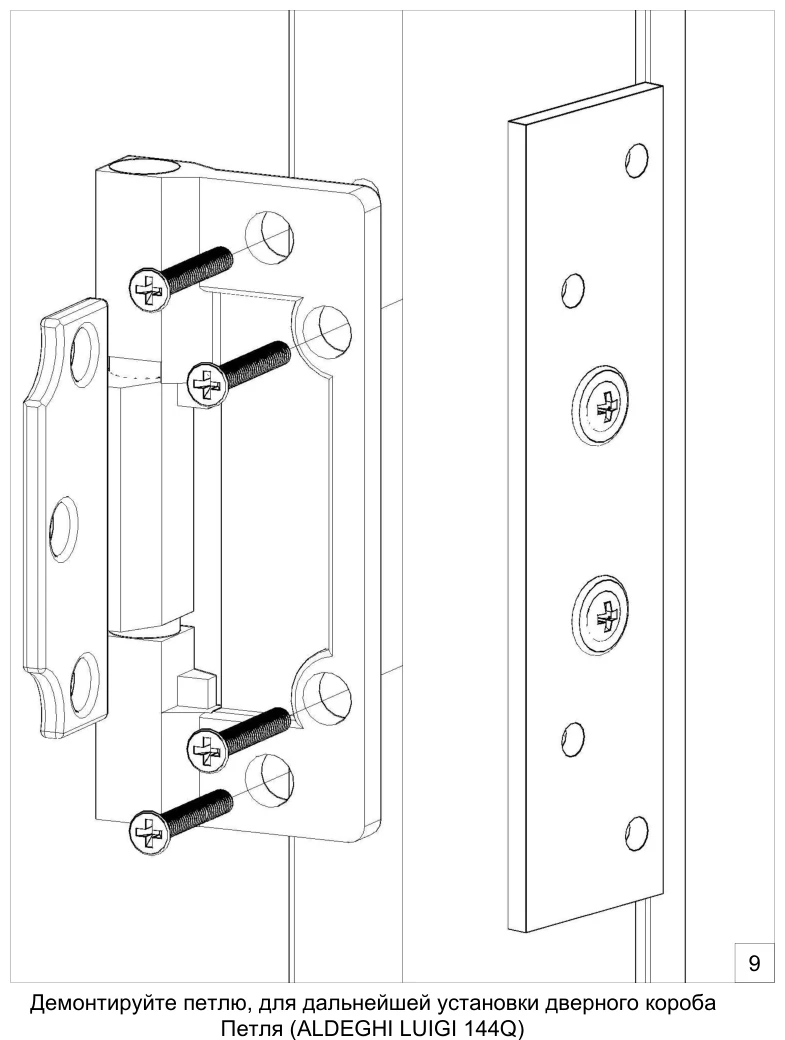

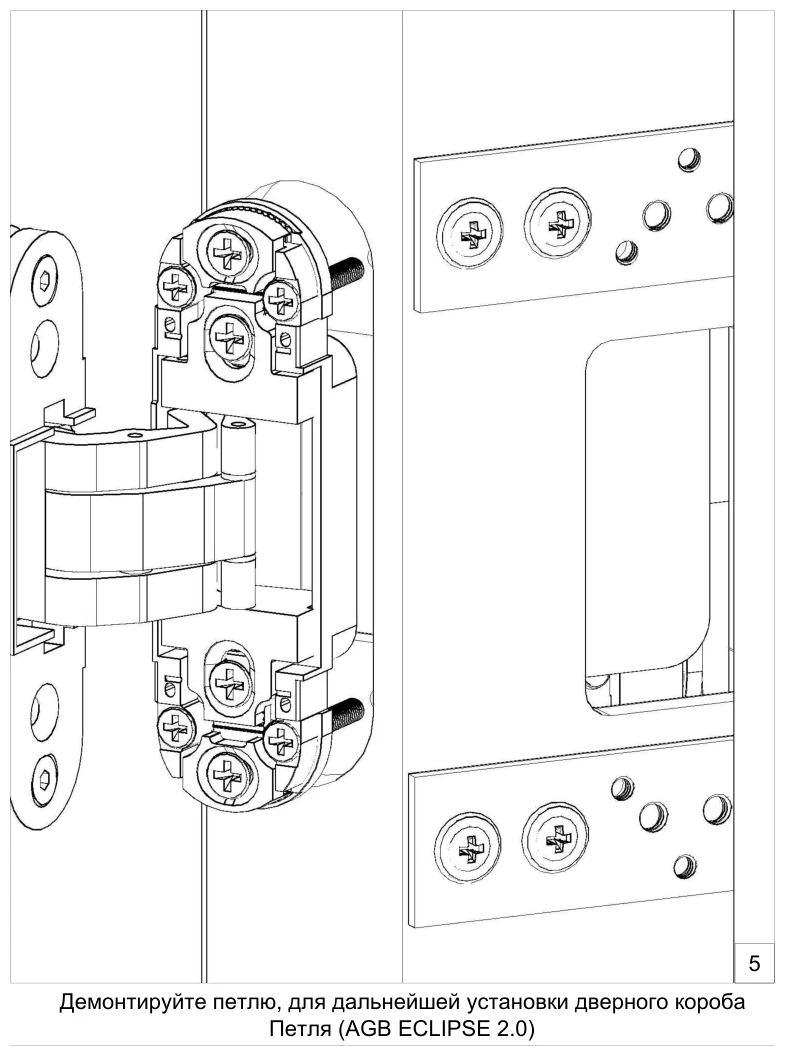

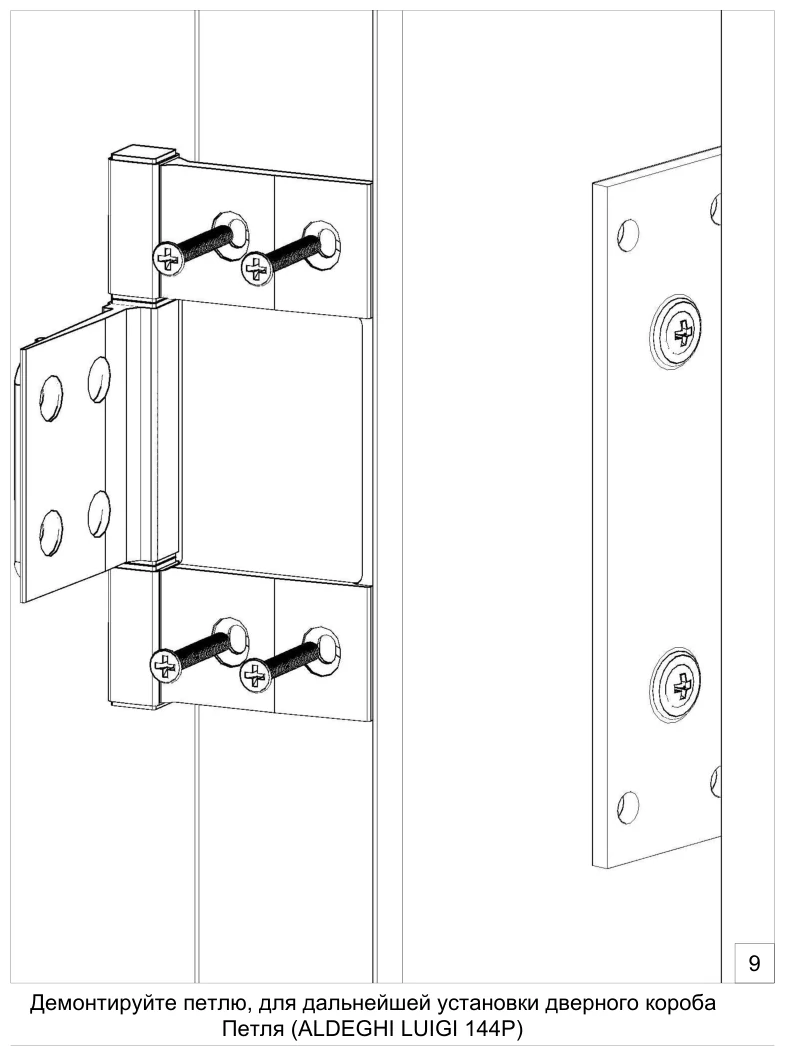

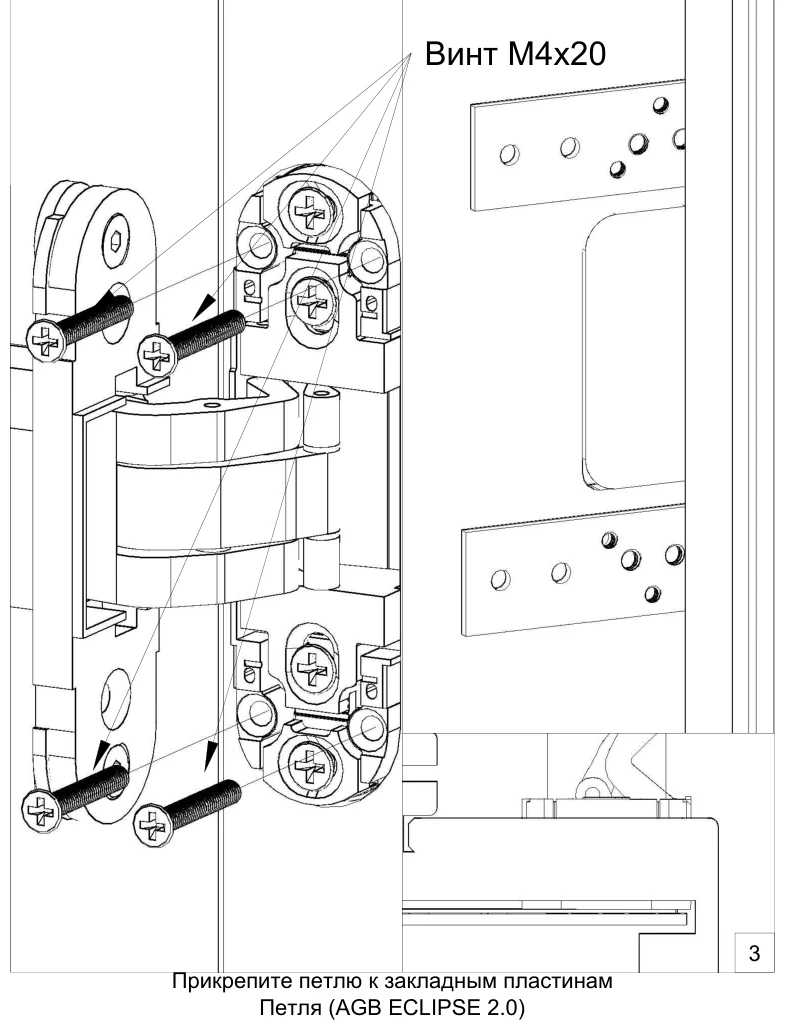

Моноблок работает с тремя моделями скрытых петель, и порядок установки у них разный. Общая логика одна: сначала в вертикальный профиль коробки ставятся закладные пластины, к ним примеряется петля, после чего петля снимается — короб собирают и ставят в проём без неё.
Монтаж по шагам
Проверка и сборка короба

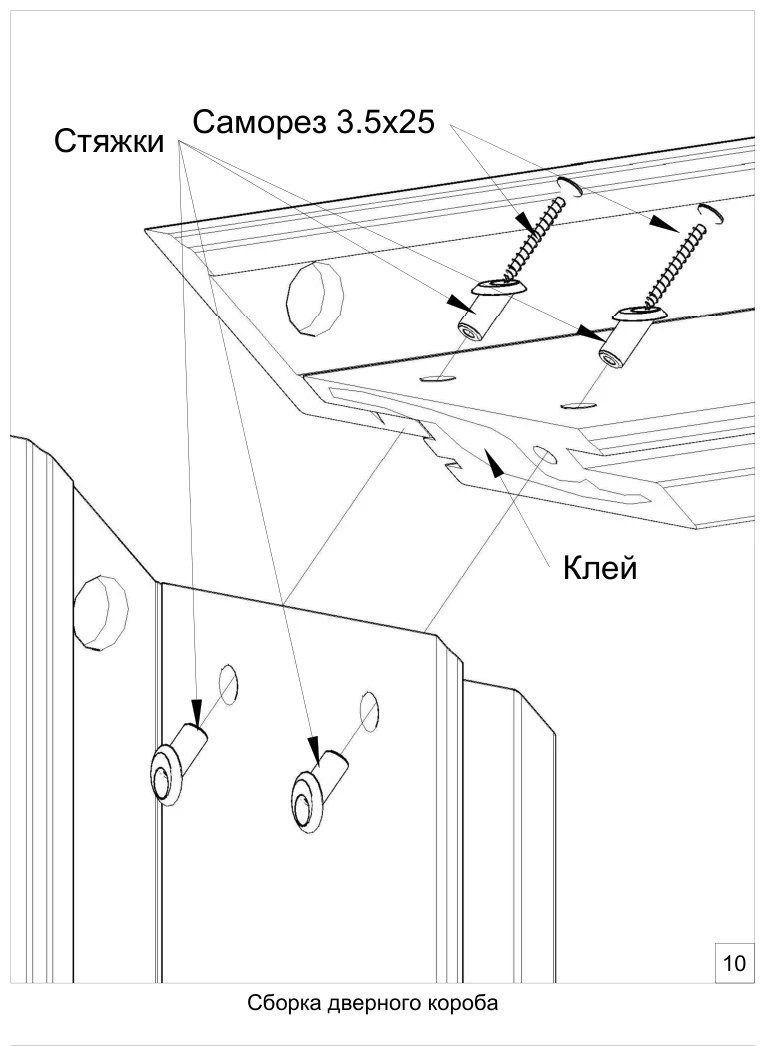

Первым делом сверяют длину вертикальных элементов: она равна длине полотна плюс 10 мм. Короб собирают на стяжки и угловые стяжки, стыки промазывают клеем.
Установка в проём

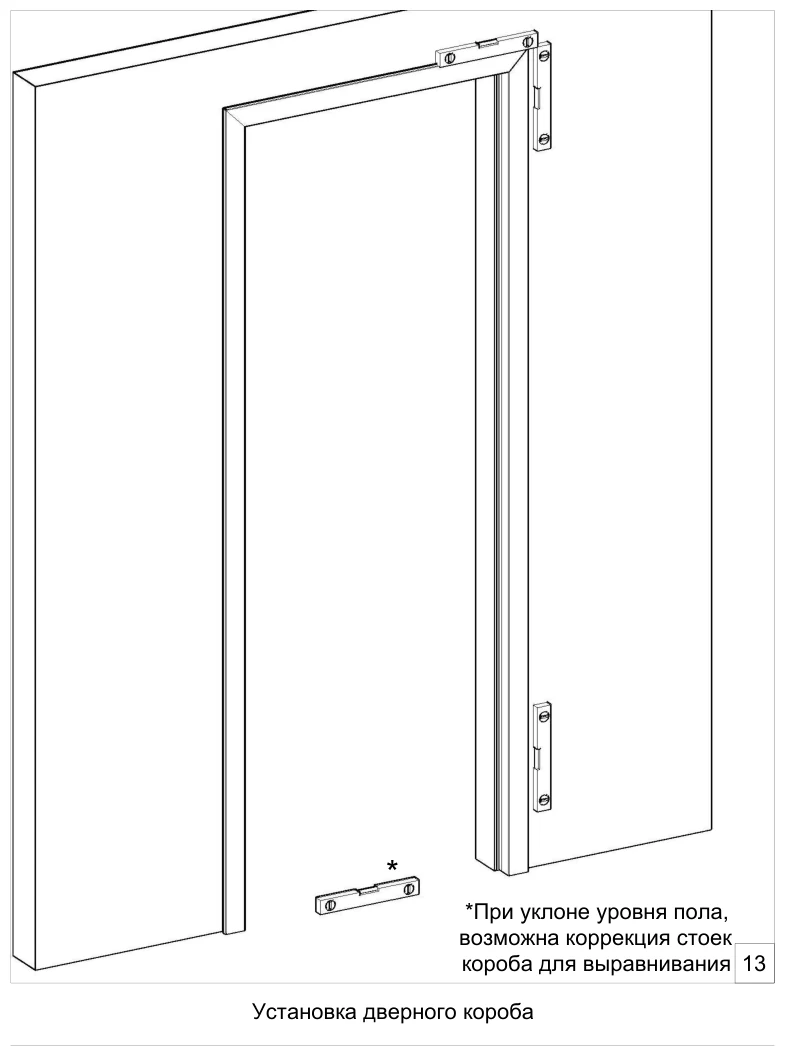

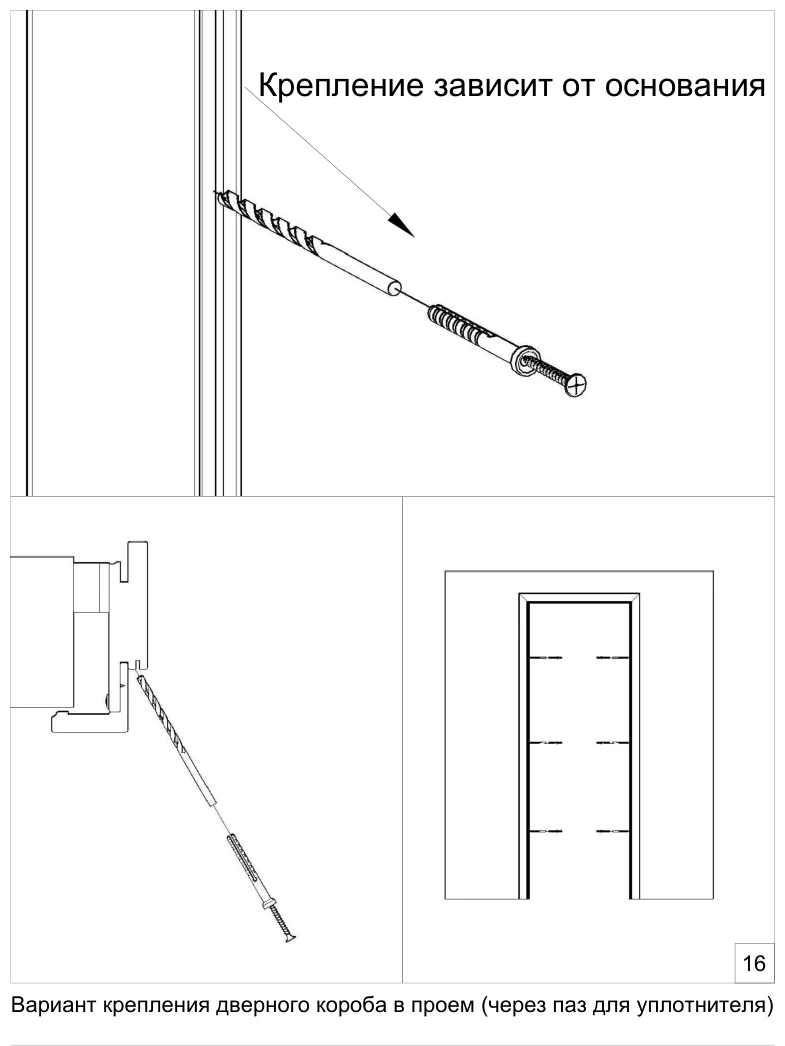

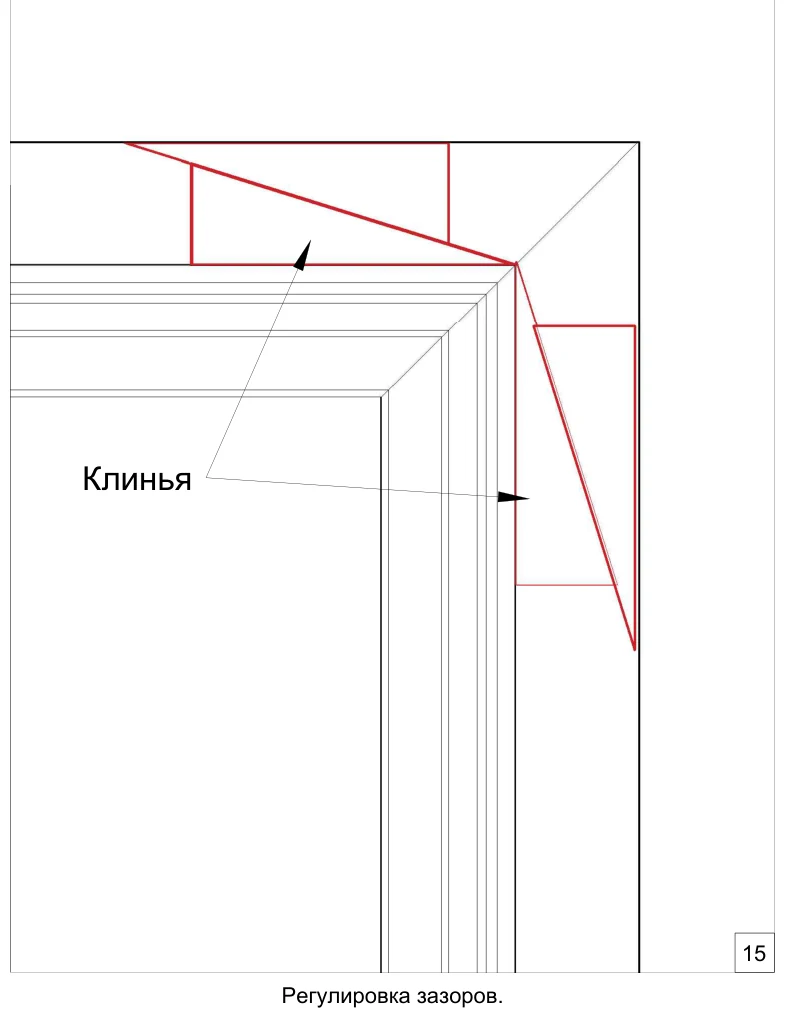

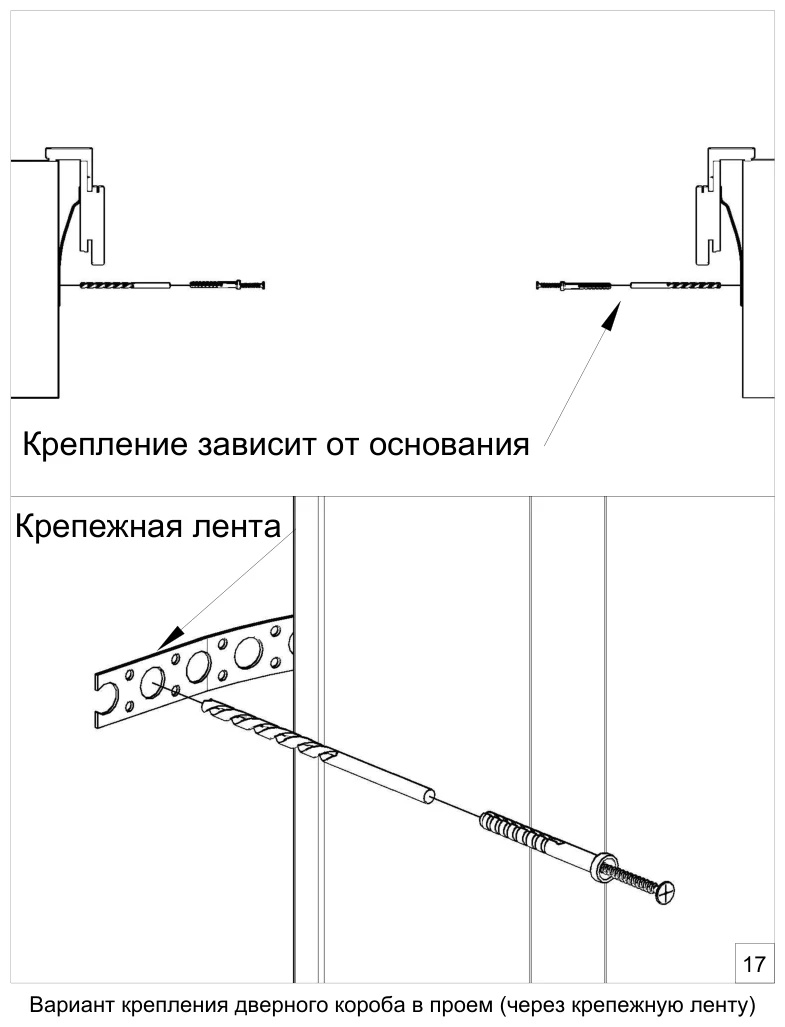

Короб выставляют клиньями, выравнивая зазоры. При уклоне пола стойки короба можно подрезать. Крепят двумя способами — через паз для уплотнителя или на крепёжную ленту; выбор зависит от основания. Перед запениванием монтажный зазор увлажняют.
Петля в полотно и регулировки

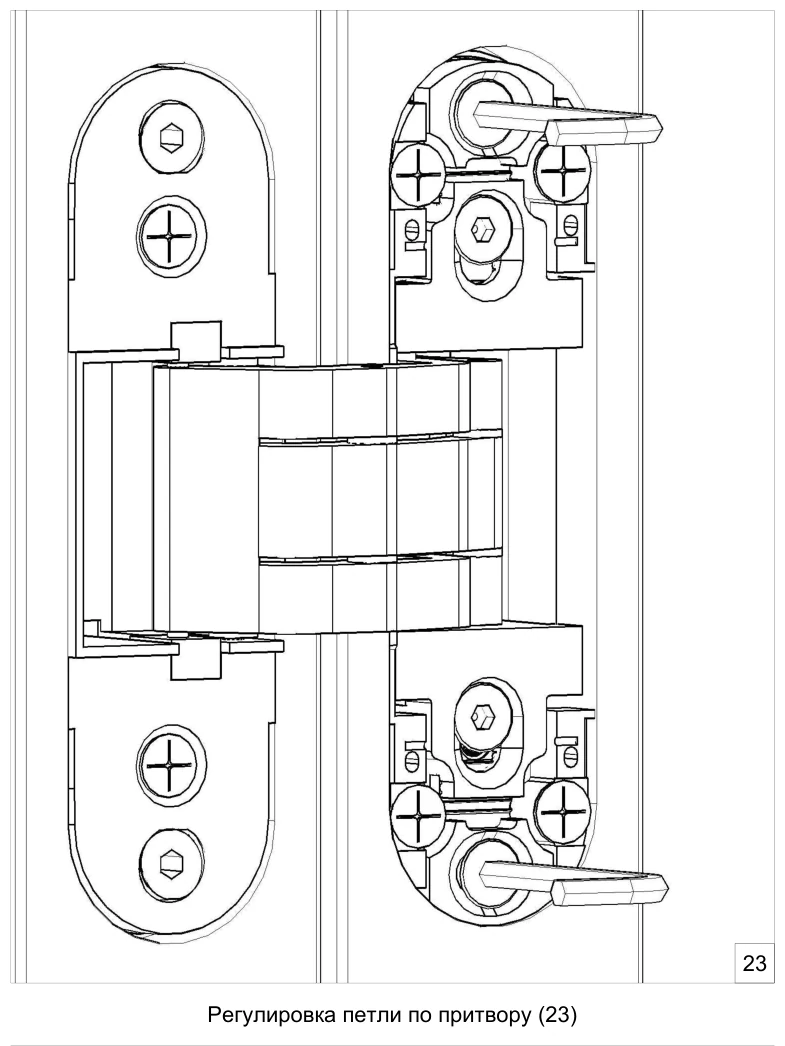

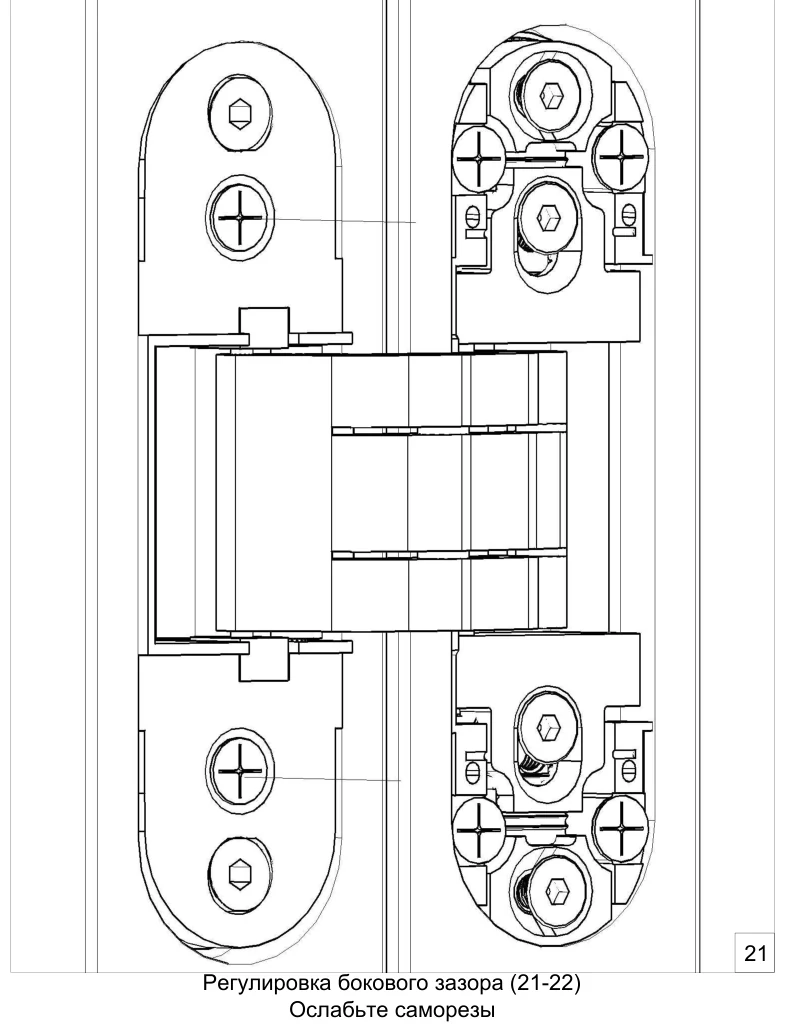

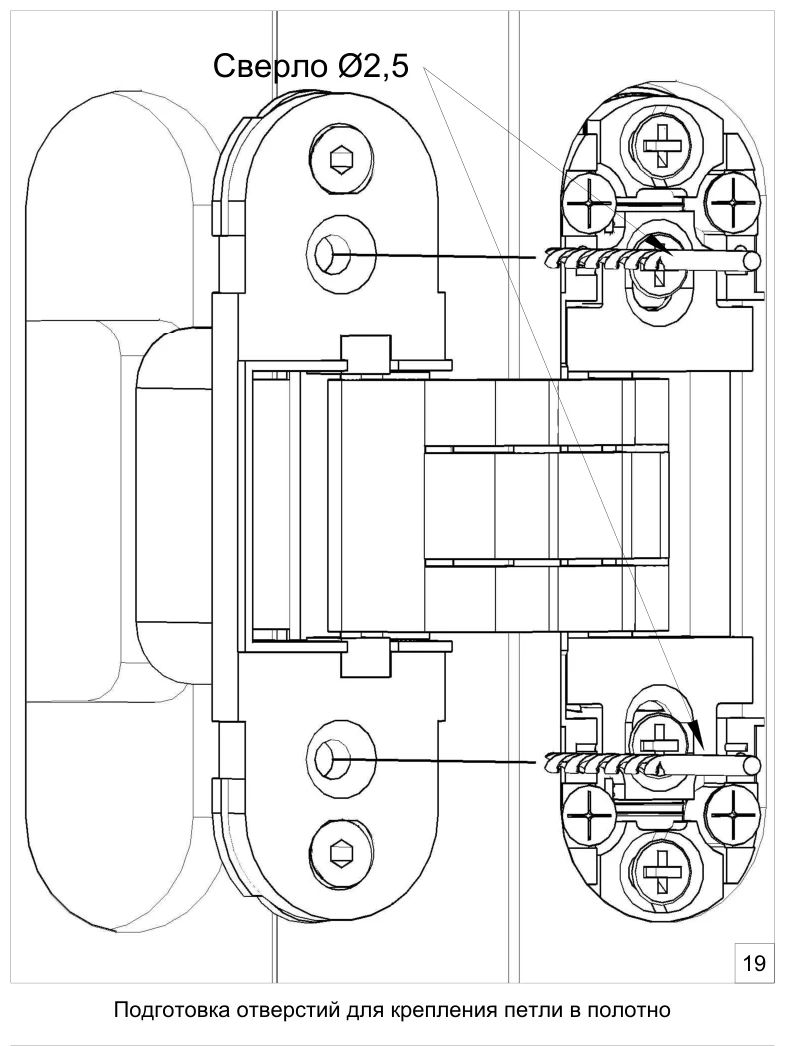

В полотне сверлят отверстия Ø2,5 и ставят петлю на саморезы 3,5 × 35. Дальше три регулировки: боковой зазор ослаблением саморезов, притвор и вертикаль — шестигранником.
Добор, наличник, фурнитура

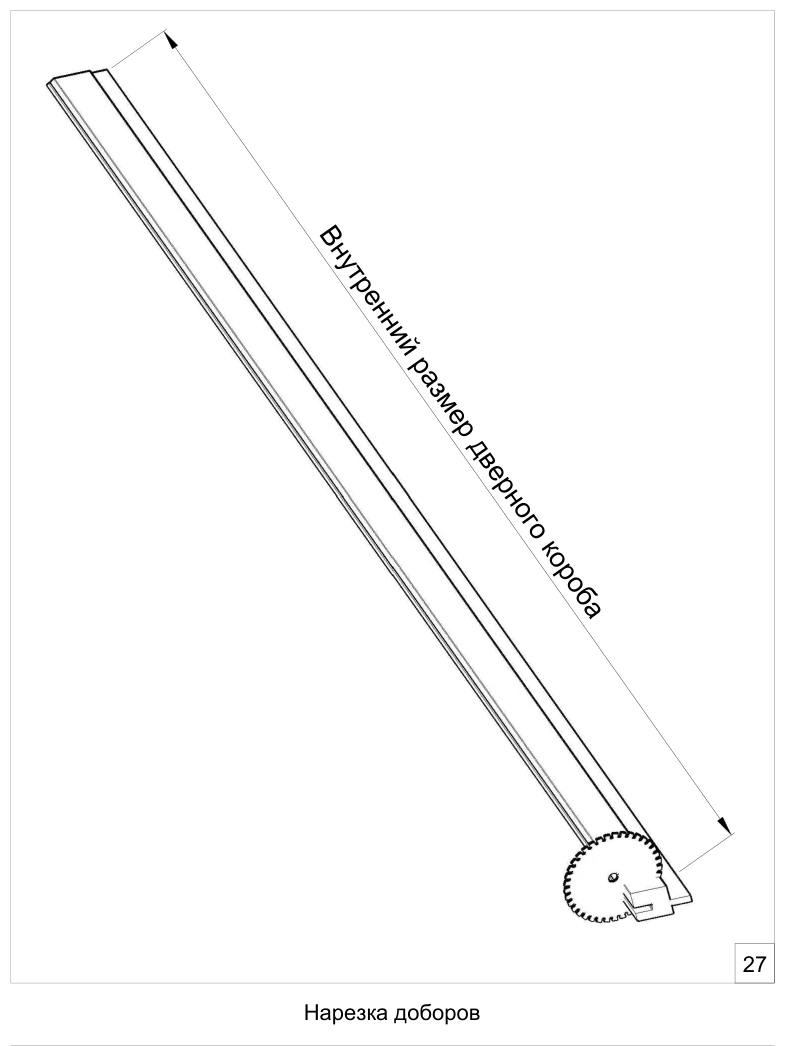

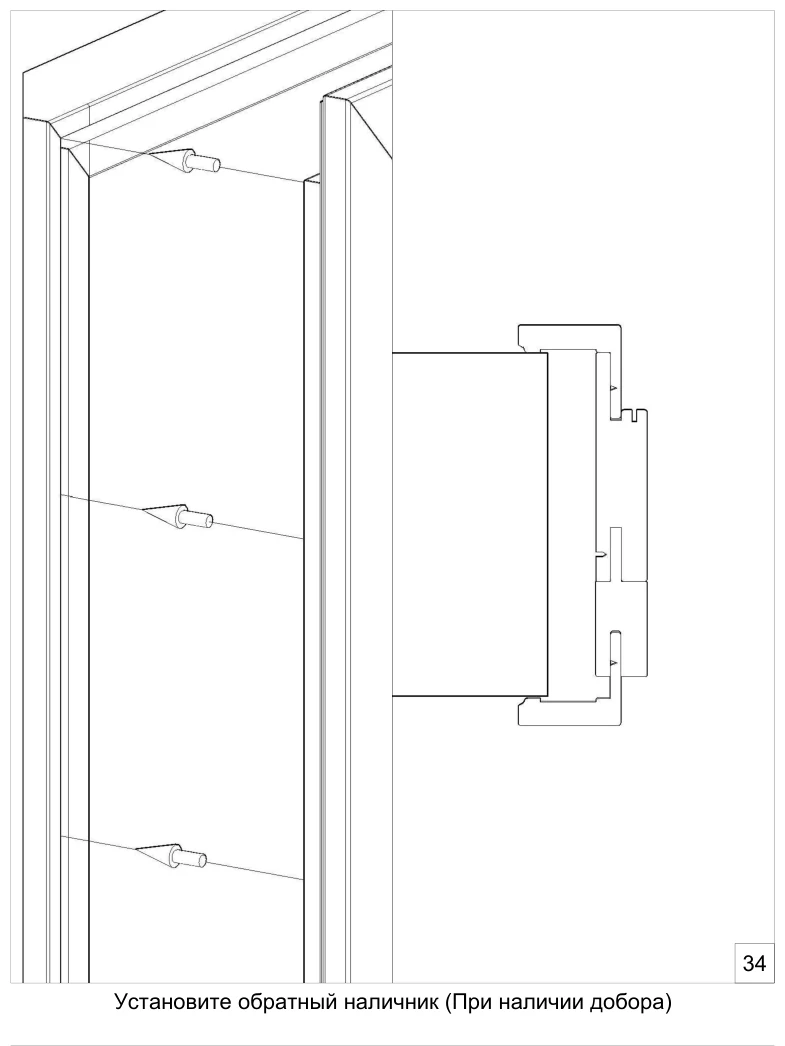

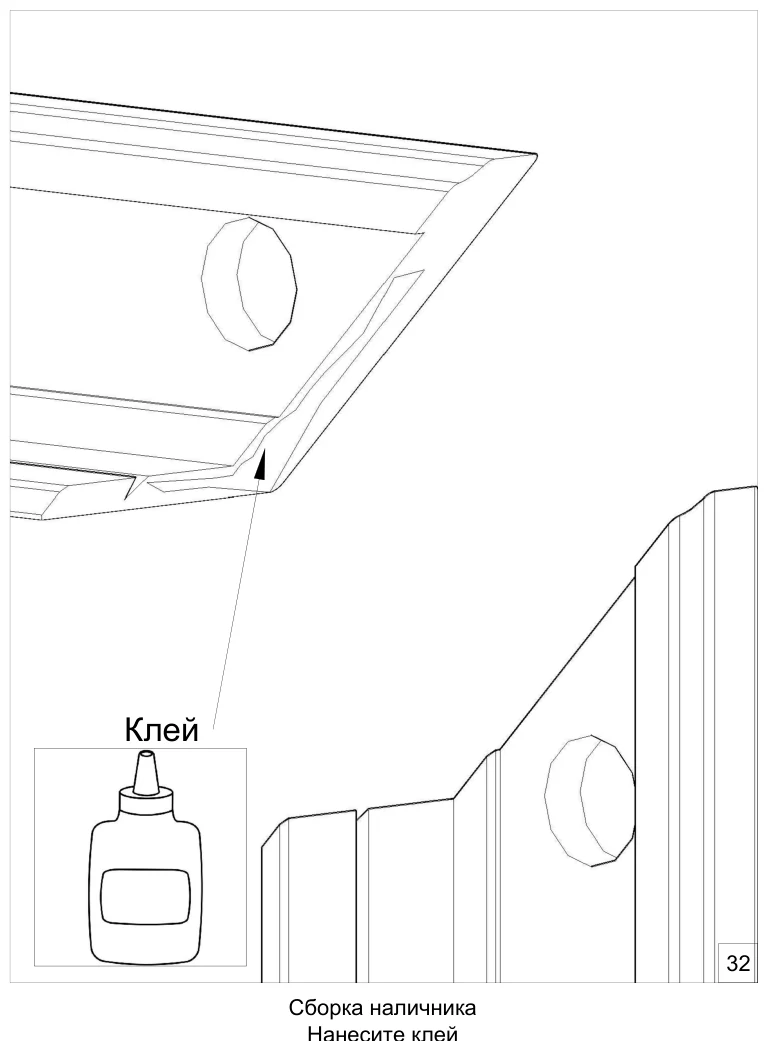

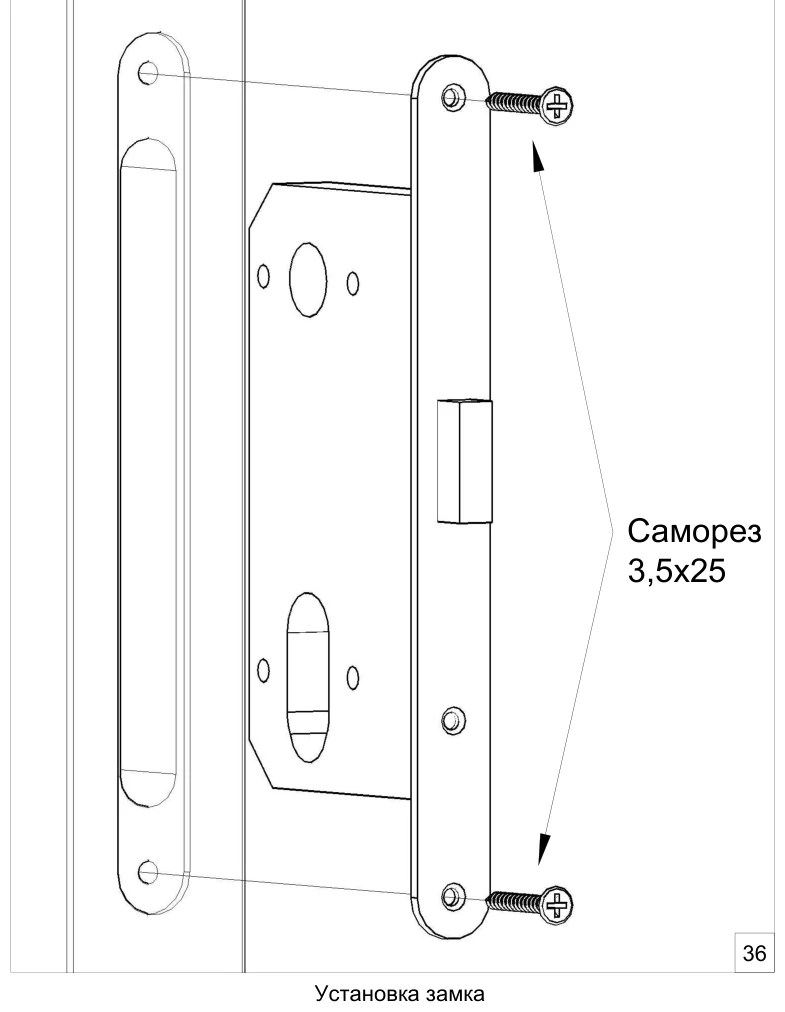

Доборы режут по внутреннему размеру короба. Обратный наличник собирают на клей и ставят по-разному — с добором и без него. В конце врезают замок и ручку, ответную планку регулируют в пределах ±1,5 мм.
Распашные двери

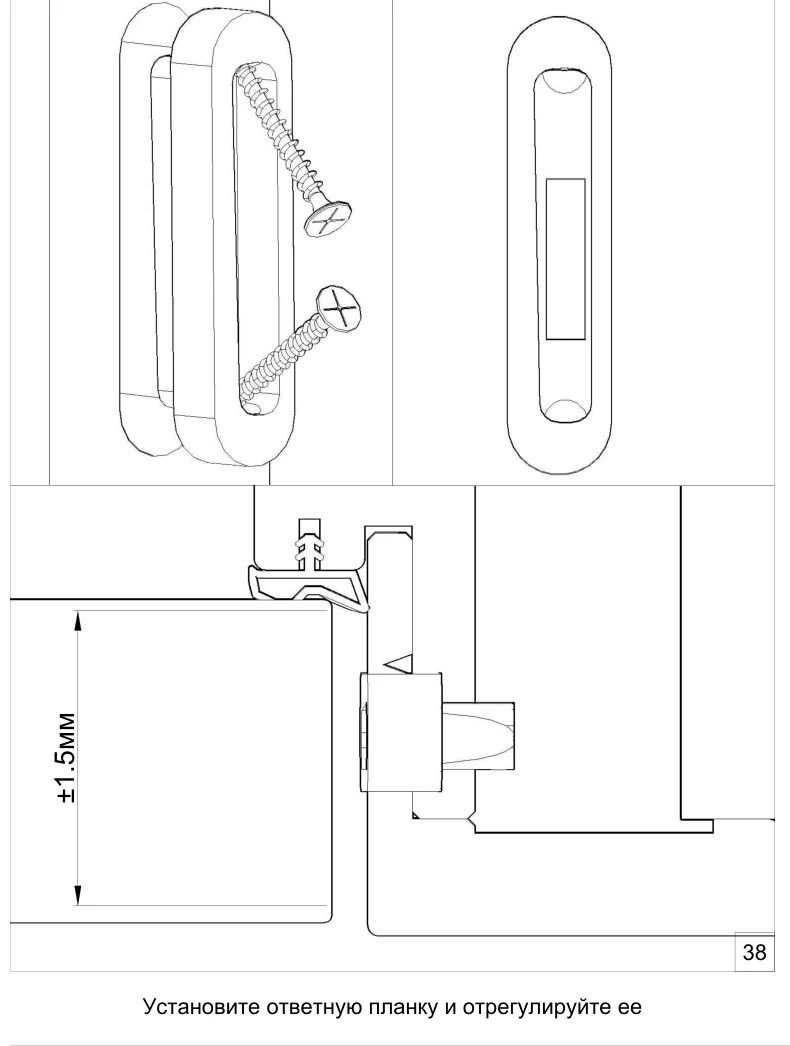

Для распашной пары повторяют шаги с первого по тридцать седьмой, после чего ответную планку ставят в неподвижное полотно. Ригель завод устанавливает заранее. Притворную планку клеят на двухсторонний скотч с задней стороны неподвижного полотна.
Чем отличается Reverse
Reverse — это обратное открывание: полотно уходит в другую сторону, и геометрия блока другая. Перепутать таблицы нельзя: проём под Reverse шире обычного на 40 мм и выше на 20 мм.
| Параметр | Моноблок | Reverse |
|---|---|---|
| Проём по ширине | полотно + 80 | полотно + 120 |
| Проём по высоте | полотно + 50 | полотно + 70 |
| Световой проём по ширине | уже полотна на 22 | шире полотна на 8 |
| Блок по наличнику, ширина | полотно + 128 | полотно + 168 |
| Угловых стяжек в комплекте | 4 | 2 |
Узлы в разрезе

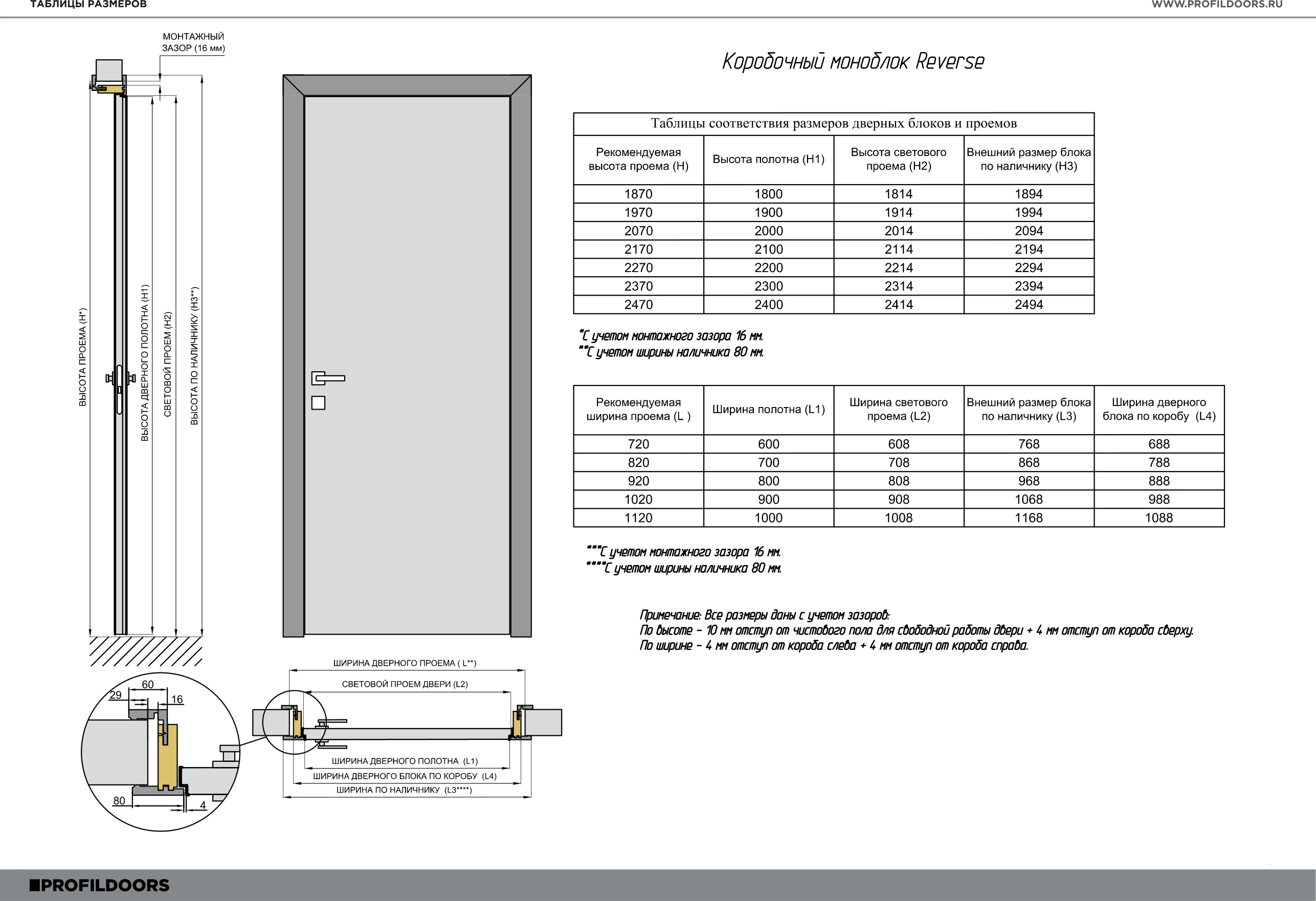

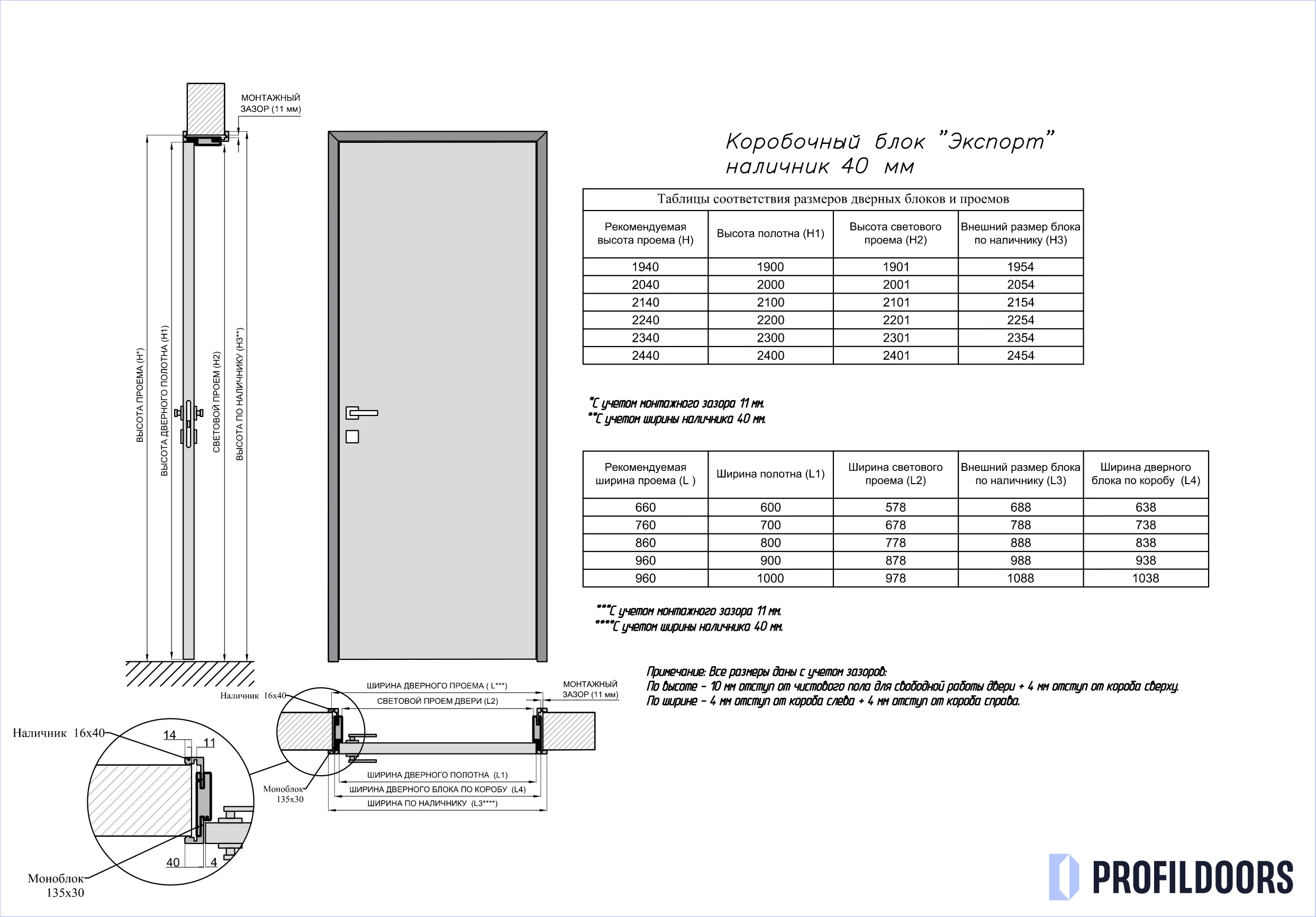

Два заводских чертежа: профиль моноблока 40 мм и короб Reverse. Нажмите, чтобы увеличить.
