Раздвижная дверь Magic Uniq ProfilDoors: устройство, размеры, какие двери подходят

Magic Uniq это раздвижная дверь со скрытой дорожкой скольжения: её не видно ни при открытой, ни при закрытой двери. Треки крепятся прямо к верхнему и нижнему краю полотна, без врезки, поэтому система работает со стандартными каркасными полотнами. Ниже устройство системы, размеры в разрезе, какие двери подходят и что подготовить к монтажу.

Схемы и размеры из заводской инструкции MAGIC UNIQ. Параметры из каталога и актуальных условий фабрики ProfilDoors. Пошагового порядка монтажа Magic Uniq в документах фабрики нет, поэтому шагов здесь нет: монтаж выполняет мастер.

44 ммтолщина полотна

40-80 кгвес полотна

700-1000ширина полотна, мм

без врезкитреки на краях полотна

Как устроена Magic Uniq

Система даёт все технологические преимущества Magic, но не требует зарезки в полотно: треки крепятся непосредственно в верхний и нижний край полотна. Механизм длиной 1100 мм подрезают под ширину полотна. Высокоскоростная система скольжения оснащена амортизаторами, они мягко тормозят дверь и при открывании, и при закрывании.

Параметр	Magic Uniq
Как держится на полотне	треки крепятся к верхнему и нижнему краю полотна, без врезки
Толщина полотна	44 мм
Вес полотна	40-80 кг
Ширина полотна	700-1000 мм, шаг 100 мм (AG, AGN, PE.O, NE.O, SE, VE, GE)
Механизм	длина 1100 мм, подрезается под ширину полотна
Торможение	амортизаторы, мягкое торможение при открывании и закрывании
Цвет механизма	серебро, чёрный, вайт, шампань, никель

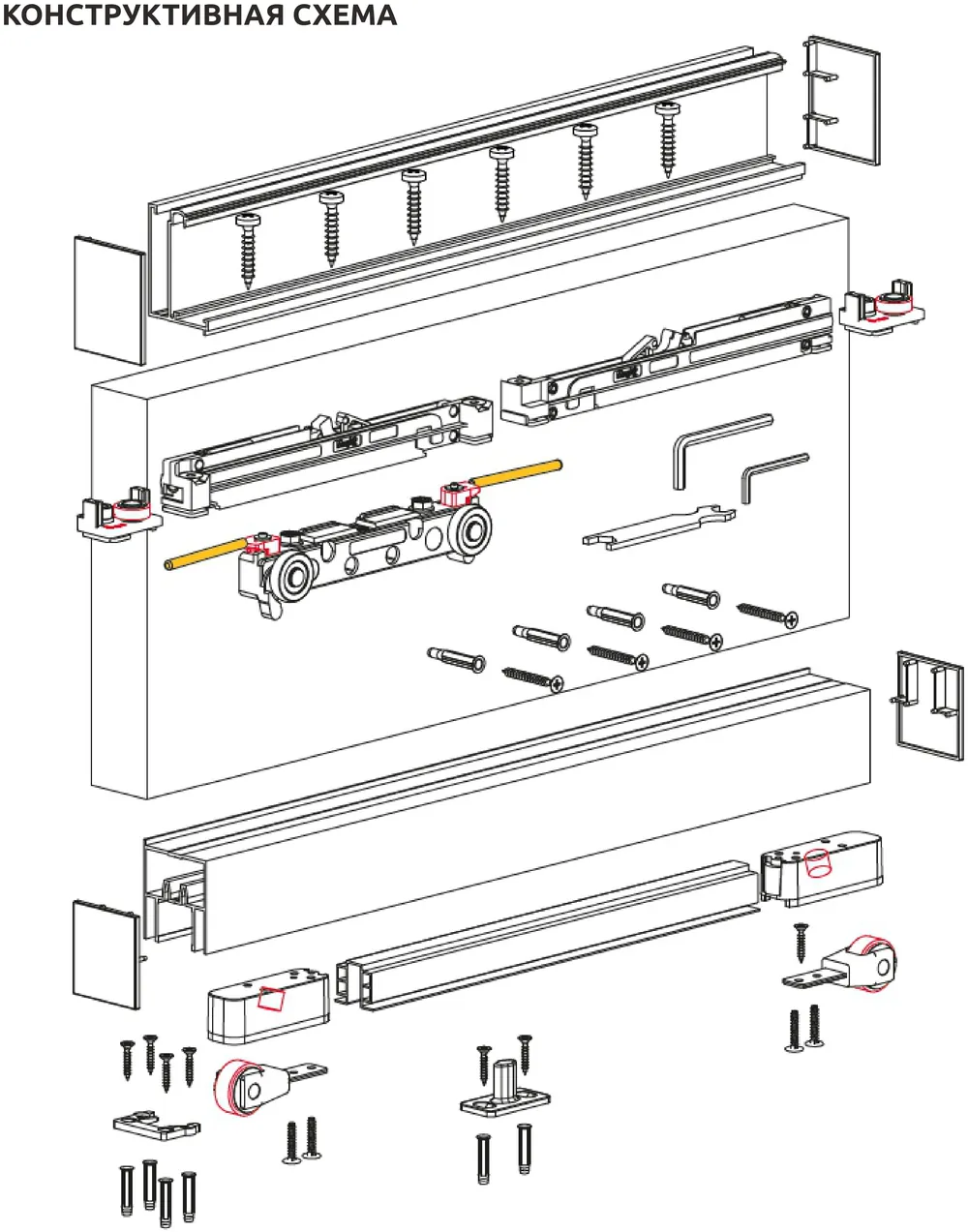

Конструктивная схема Magic Uniq — Magic Uniq: детали системы по заводской схеме.

Размеры в разрезе

По заводскому разрезу: профиль на верхнем крае полотна высотой 60 мм, на нижнем 50 мм, зазор до пола 10 мм, полотно 44 мм, отступ полотна от стены 11 мм.

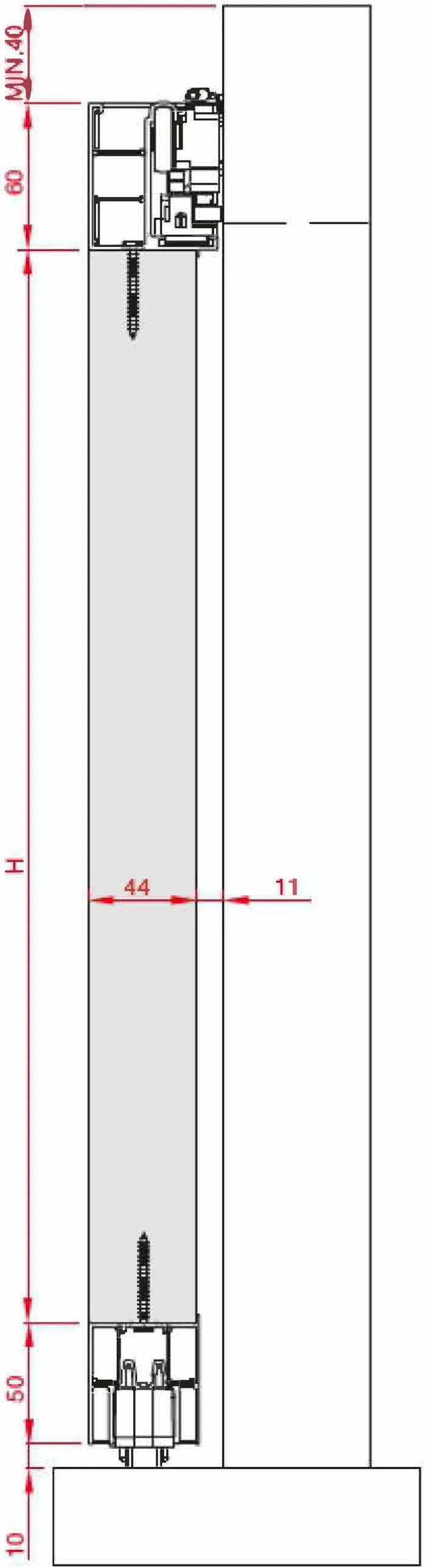

Разрез системы Magic Uniq — Разрез: профиль 60 мм сверху, 50 мм снизу, зазор 10 мм до пола, 11 мм до стены.

Какие двери подходят

С системой от фабрики. Полотна этих серий приходят с предустановленной Magic Uniq, стоимость системы прибавляется к цене полотна:

Серия AG

Система отдельно. К полотнам этих серий Magic Uniq приобретают отдельно, полотно заказывают без врезки:

Серия PE.O Серия NE.O Серия SE Серия VE

Новую серию AGX (с системой от фабрики), новые GE и SE.O (система отдельно), а также AGN и AT, порядок заказа для которых уточняется, подберёт менеджер.

Что подготовить к монтажу

Полотно толщиной 44 мм и весом от 40 до 80 кг.
Систему и полотно заказывают вместе: у AG система приходит на полотне, к PE.O, NE.O, SE, VE полотно заказывают без врезки.
Размер полотна под проём и место крепления подберёт замерщик.

Заводская инструкция Magic Uniq есть в PDF: открыть инструкцию. Ширина полотна в ней указана 700-1100 мм с шагом 50 мм, актуальные размеры: 700-1000 мм с шагом 100 мм.

Вопросы и ответы

У купе трек виден над проёмом. У Magic Uniq дорожка скольжения скрыта и при открытой, и при закрытой двери, а треки крепятся к верхнему и нижнему краю полотна.

Нет. Треки крепятся непосредственно в верхний и нижний край полотна, поэтому подходят стандартные каркасные полотна толщиной 44 мм.

С системой от фабрики: AG и новая серия AGX. Систему отдельно, к полотну без врезки: PE.O, NE.O, SE, VE и новые серии GE и SE.O. По AGN и AT порядок заказа подскажет менеджер.

Толщина 44 мм, вес от 40 до 80 кг. Ширина у серий AG, AGN, PE.O, NE.O, SE, VE, GE от 700 до 1000 мм с шагом 100 мм.

Серебро, чёрный, вайт, шампань или никель.
