Монтаж двери-купе: пошаговая инструкция

Дверь-купе едет вдоль стены по треку, закреплённому над проёмом или в самом проёме. Ниже заводская инструкция по монтажу системы Тип 2, разобранная по шагам: варианты комплекта, какой нужен проём, на какой высоте вешать трек, крепление, навеска створок и фурнитура доводчика.

Порядок монтажа и чертежи из инструкции фабрики ProfilDoors по монтажу раздвижной системы Тип 2, 14 страниц. Размеры узла и комплектация из каталога фабрики «Системы открывания». Чего нет в заводских документах, здесь не написано.

+50 ммполотно шире и выше проёма
H + 77верх трека от пола, мм
2 × Lдлина трека на одно полотно
10 ммотступ полотна от стены

Шесть вариантов комплекта

Систему Тип 2 ставят двумя способами. На стену: трек крепится над проёмом, полотно ездит вдоль стены и перекрывает проём. В проём: два трека крепятся к верхней плоскости проёма, полотна ездят внутри него. Комплекты различаются числом полотен и треков.

КомплектКуда крепится трекПолотнаТрек
Тип 2на стенуодно подвижное1 × 2000 мм
Тип 2/5на стенудва подвижных1 × 4000 мм
Тип 2/1в проёмдва подвижных2 × 4000 мм
Тип 2/2в проёмодно подвижное и два неподвижных2 × 4000 мм
Тип 2/3в проёмдва подвижных и два неподвижных2 × 4000 мм
Тип 2/4в проёмчетыре подвижных2 × 4000 мм

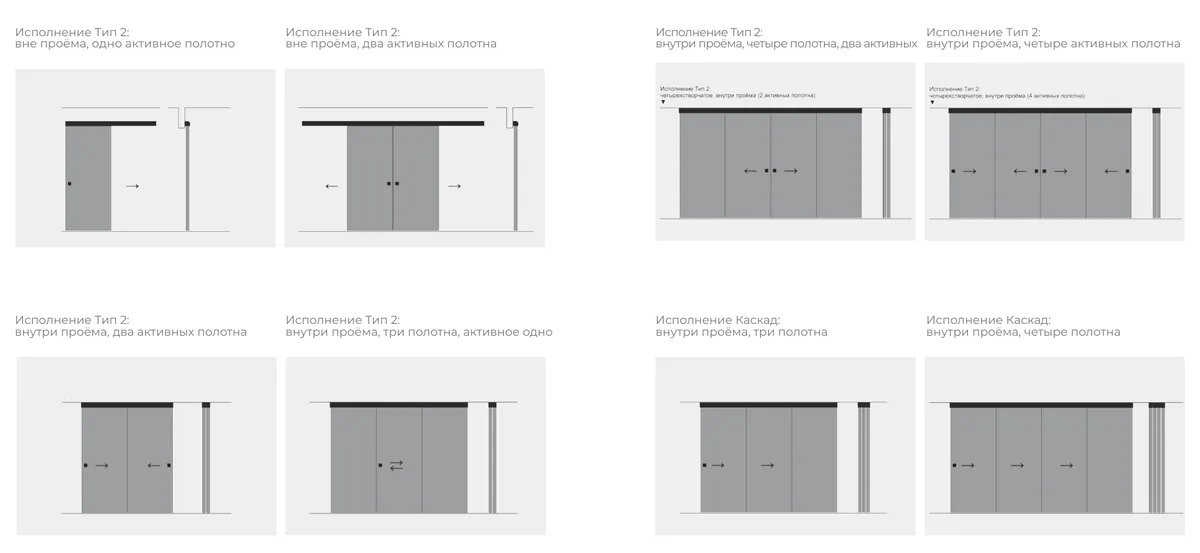

Варианты исполнения раздвижной системы купе
Исполнения Тип 2 на стену и в проём. Две схемы внизу справа: исполнения Каскад, это другая система со своим комплектом.

Что в комплекте

Комплект Тип 2 на одно полотно по каталогу фабрики:

  • алюминиевый трек длиной 2000 мм;
  • металлическая шестиколёсная каретка, 1 шт.;
  • активатор доводчика, 2 шт., и стопор, 2 шт.;
  • нижняя направляющая 7 мм, 1 шт.;
  • комплект крепления к полотну и комплект крепления механизма к стене;
  • алюминиевый карниз длиной 2000 мм с торцевыми заглушками;
  • двунаправленный доводчик, 1 шт.;
  • специальный крепёжный винт, 2 шт.

Для двух полотен на стену есть комплект Тип 2/5 с одним треком 4000 мм. Отдельно заказывают полотно, доборы и наличники, если они нужны, и по желанию карниз МДФ в цвет полотна. Для двух полотен, которые должны расходиться в стороны одновременно, есть комплект тросов «Синхрон».

Для перегородок из стационарных полотен AG есть комплект «Тип 2 СТ»: трек крепится сверху на стационарные полотна через профиль-основу, она идёт в комплекте.

Цвет механизма выбирают из 5 вариантов порошковой окраски: серебро, чёрный, вайт, шампань, никель.

Проём, высота трека и отступ от стены

Три размера из каталога фабрики, которые закладывают до заказа. Они относятся к монтажу трека на стену.

Полотно больше проёма на 50 мм и по ширине, и по высоте: так оно перекрывает проём с запасом.

Верх трека на высоте «высота полотна + 77 мм» от пола. Трек на одно полотно вдвое длиннее его ширины: полотну нужно куда отъехать.

Полотно идёт в 10 мм от стены. Если внизу плинтус, за профиль ставят компенсирующую рейку 40×6 мм, и отступ становится 16 мм.

-полотно не меньше, Ш × В
-верх трека от пола
-длина трека

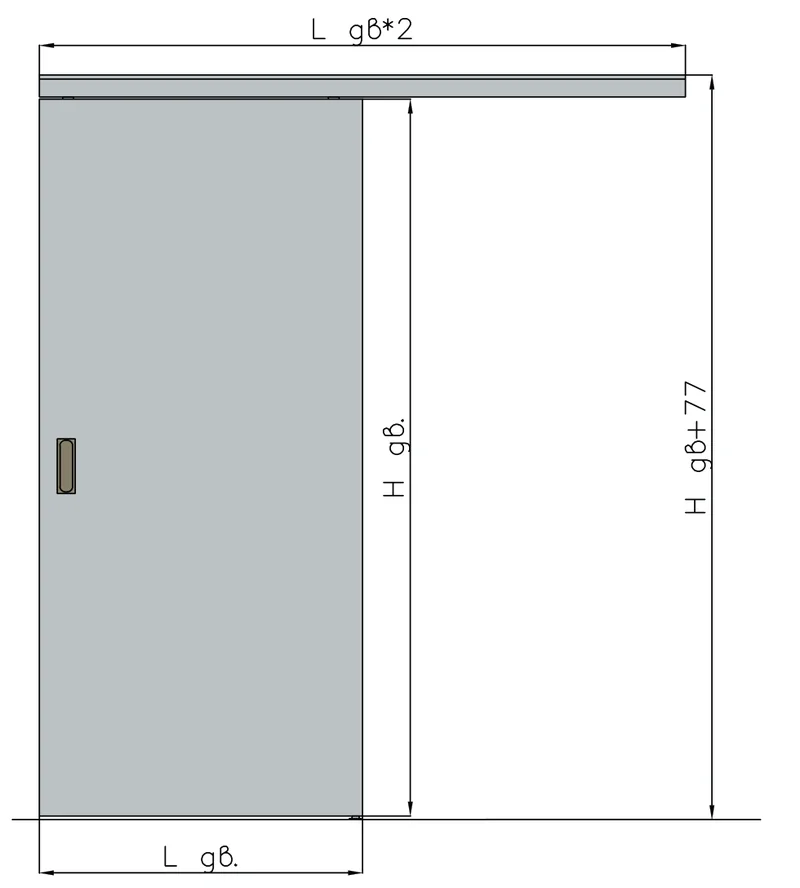

Высота и длина трека двери-купе
Длина трека L дв × 2, верх трека H дв + 77 мм от пола.

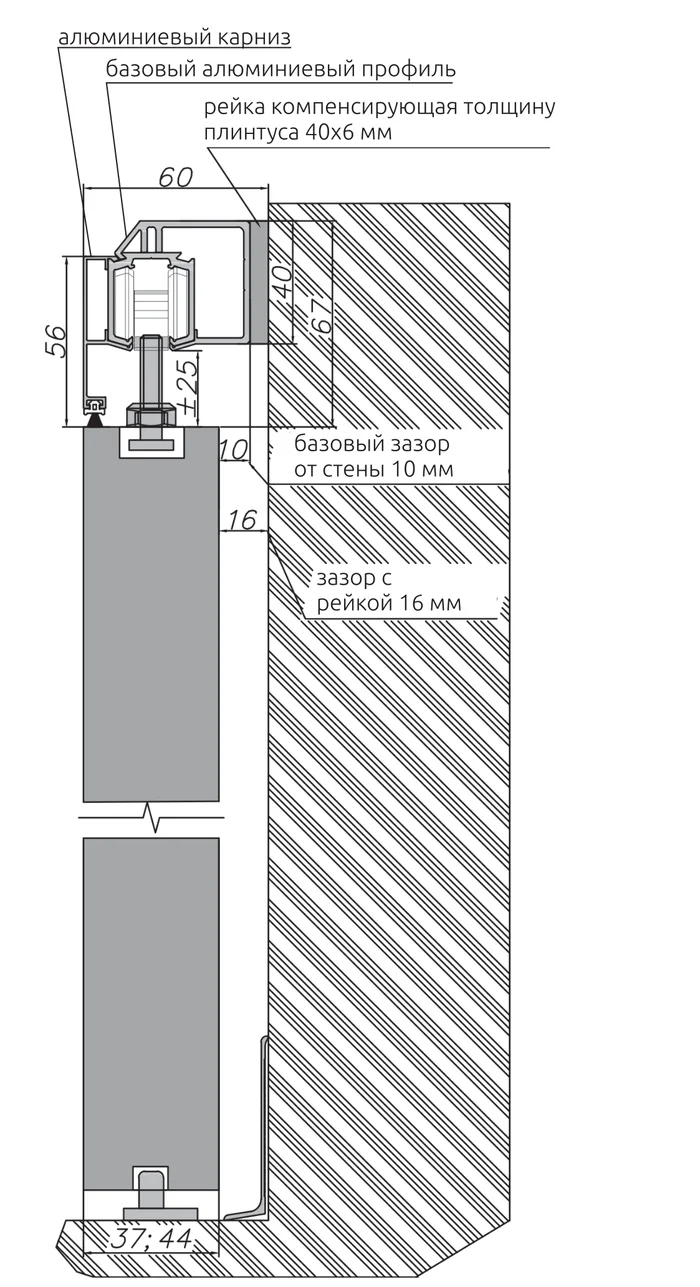

Разрез узла крепления трека купе к стене
Разрез: профиль 60 × 56 мм, базовый зазор от стены 10 мм, с рейкой под плинтус 16 мм.

Монтаж: 13 шагов

Порядок заводской. Шаги 1-4 для трека на стену, шаги 5-7 для треков в проёме, дальше общая часть. На листах инструкции полотна нарисованы условно, механизм один и тот же.

Трек на стену. Шаги 1-4.
ШАГ 1

Сверление опорного профиля

Опорный профиль сверлят сверлом Ø6 под крепление к стене над проёмом. По заводской схеме первое отверстие в 100 мм от торца, дальше с шагом 450 мм.

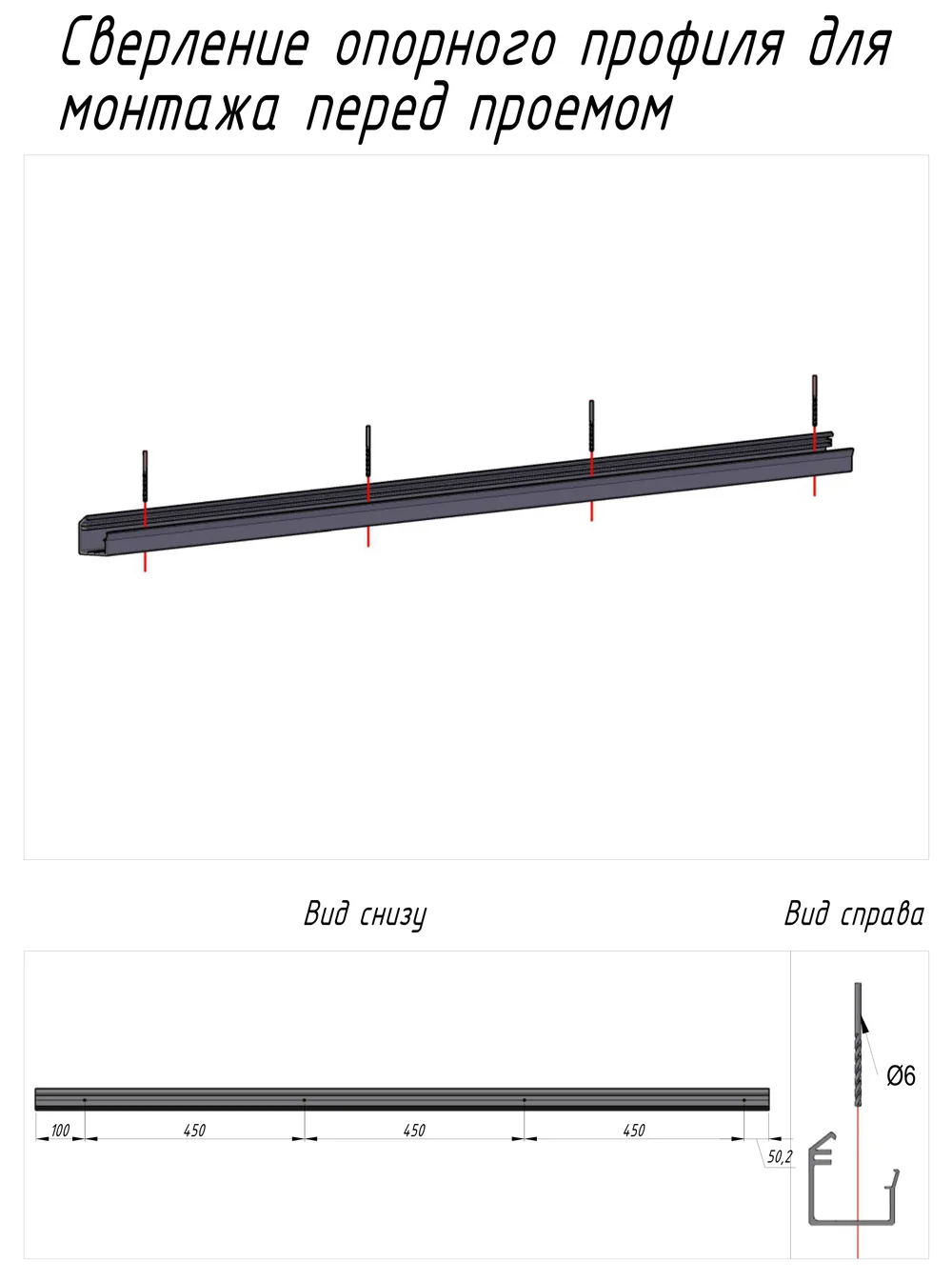

Сверление опорного профиля: заводская схема
Разметка отверстий опорного профиля: 100 мм от торца, шаг 450 мм, сверло Ø6.
ШАГ 2

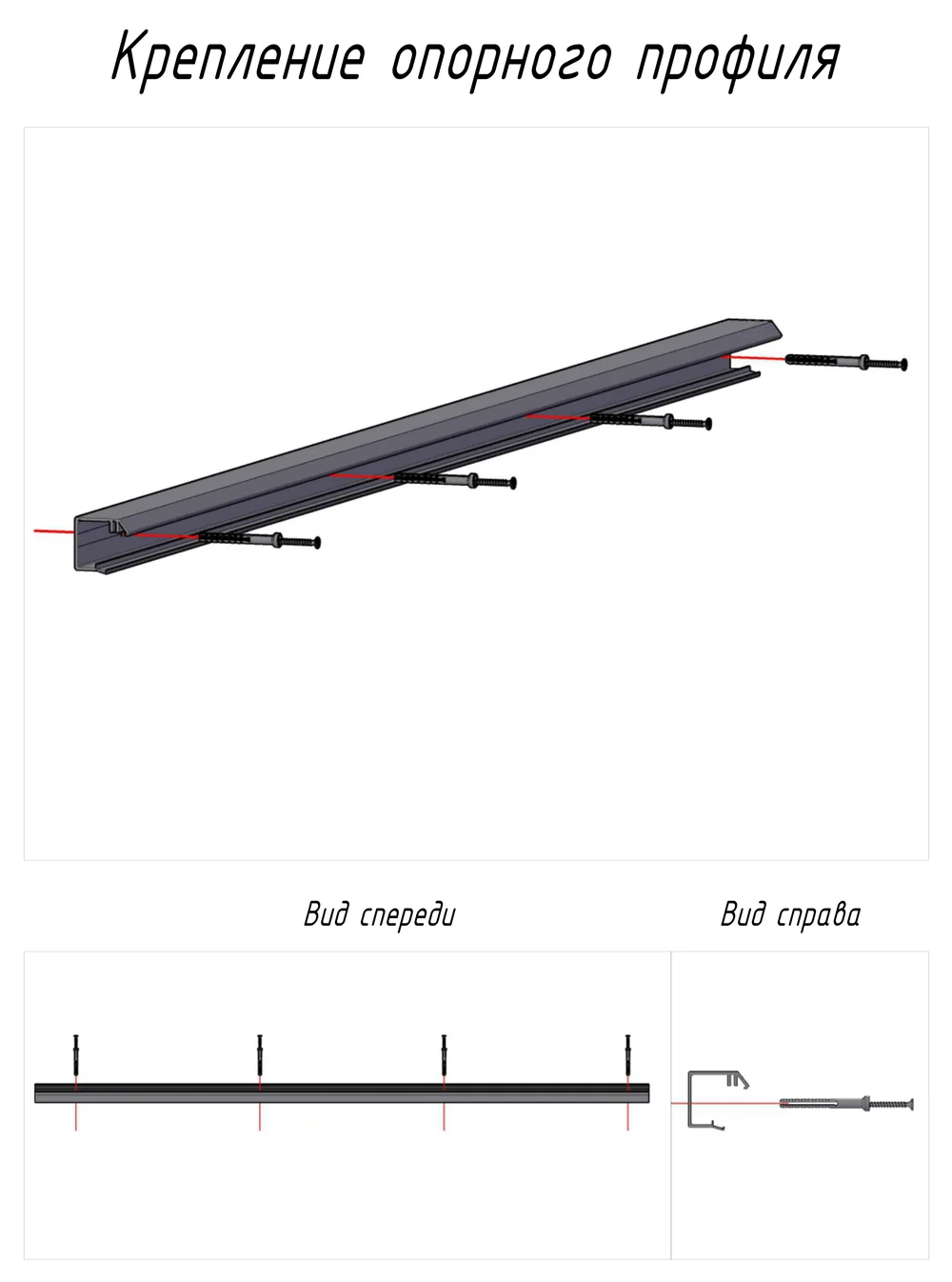

Крепление опорного профиля к стене

Профиль крепят к стене дюбелями через просверленные отверстия. Высоту выставляют заранее: верх трека на высоте полотна плюс 77 мм от пола.

Крепление опорного профиля к стене: заводская схема
Опорный профиль на дюбелях, вид спереди и справа.
ШАГ 3

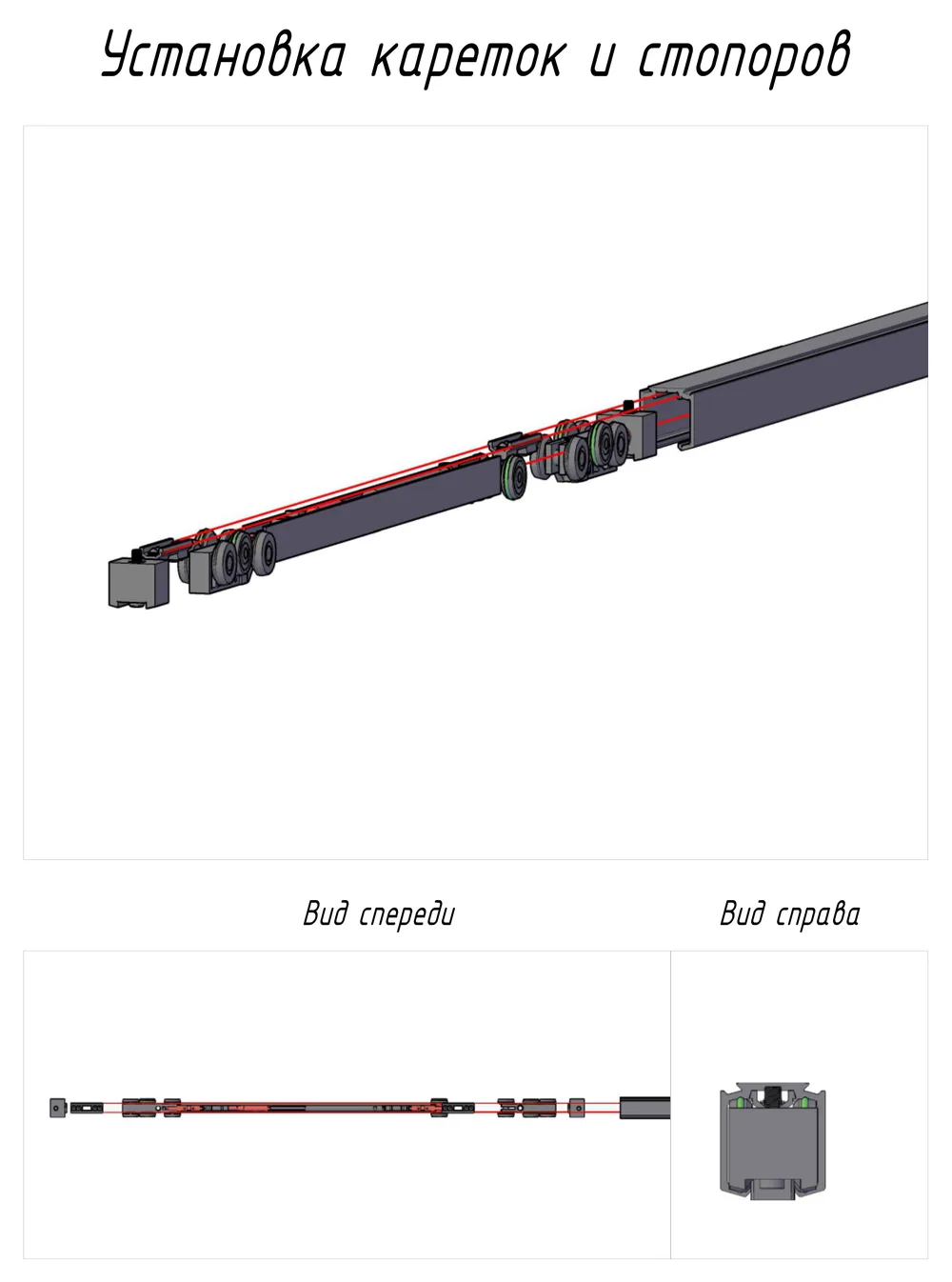

Каретки и стопоры в направляющий профиль

В направляющий профиль заводят каретки и стопоры в том порядке, как на схеме, пока профиль ещё не на месте.

Каретки и стопоры в направляющий профиль: заводская схема
Порядок кареток и стопоров в профиле.
ШАГ 4

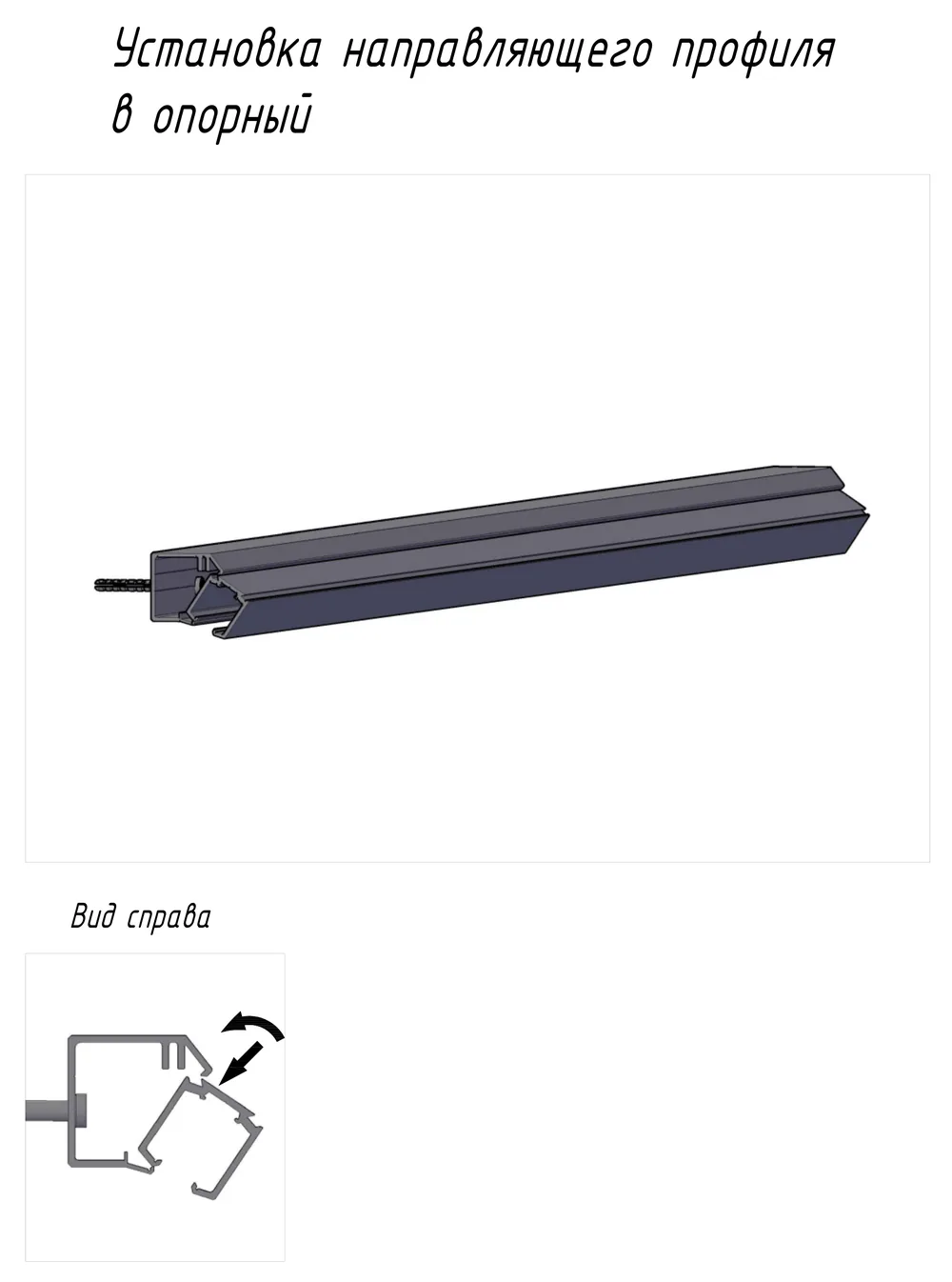

Направляющий профиль в опорный

Направляющий профиль с каретками заводят в опорный и поворачивают до фиксации, как показывают стрелки на виде справа.

Направляющий профиль в опорный: заводская схема
Направляющий профиль заводят в опорный поворотом.
Треки в проёме. Шаги 5-7.
ШАГ 5

Сверление направляющих профилей

Направляющие профили сверлят сверлом Ø6: крайние отверстия в 100 мм от торцов, между ними шаг 450 мм.

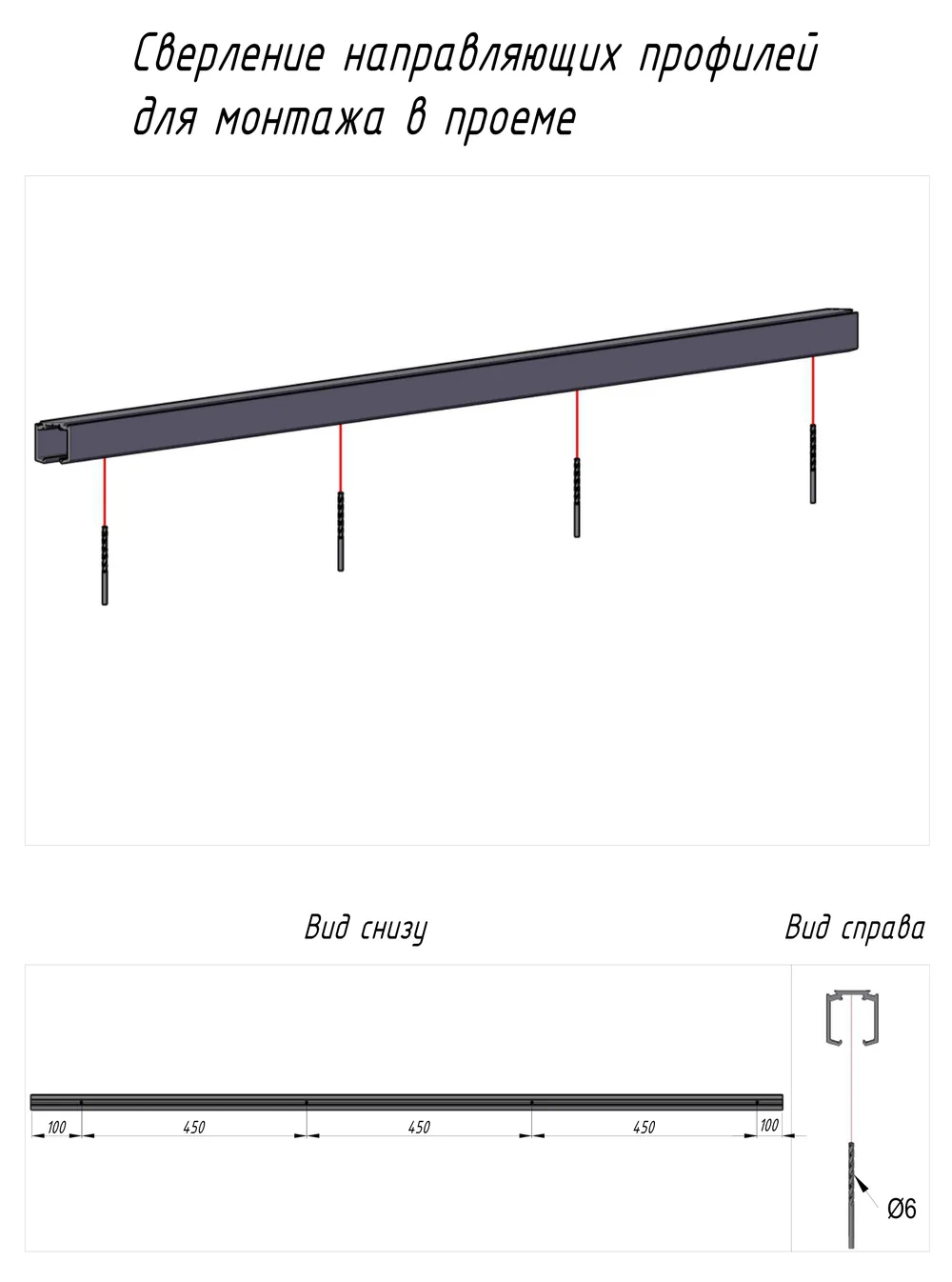

Сверление направляющих профилей: заводская схема
Разметка отверстий: 100 мм от торцов, шаг 450 мм, сверло Ø6.
ШАГ 6

Каретки и стопоры в оба профиля

Каретки и стопоры заводят в каждый из двух профилей до крепления, порядок на виде сверху и спереди.

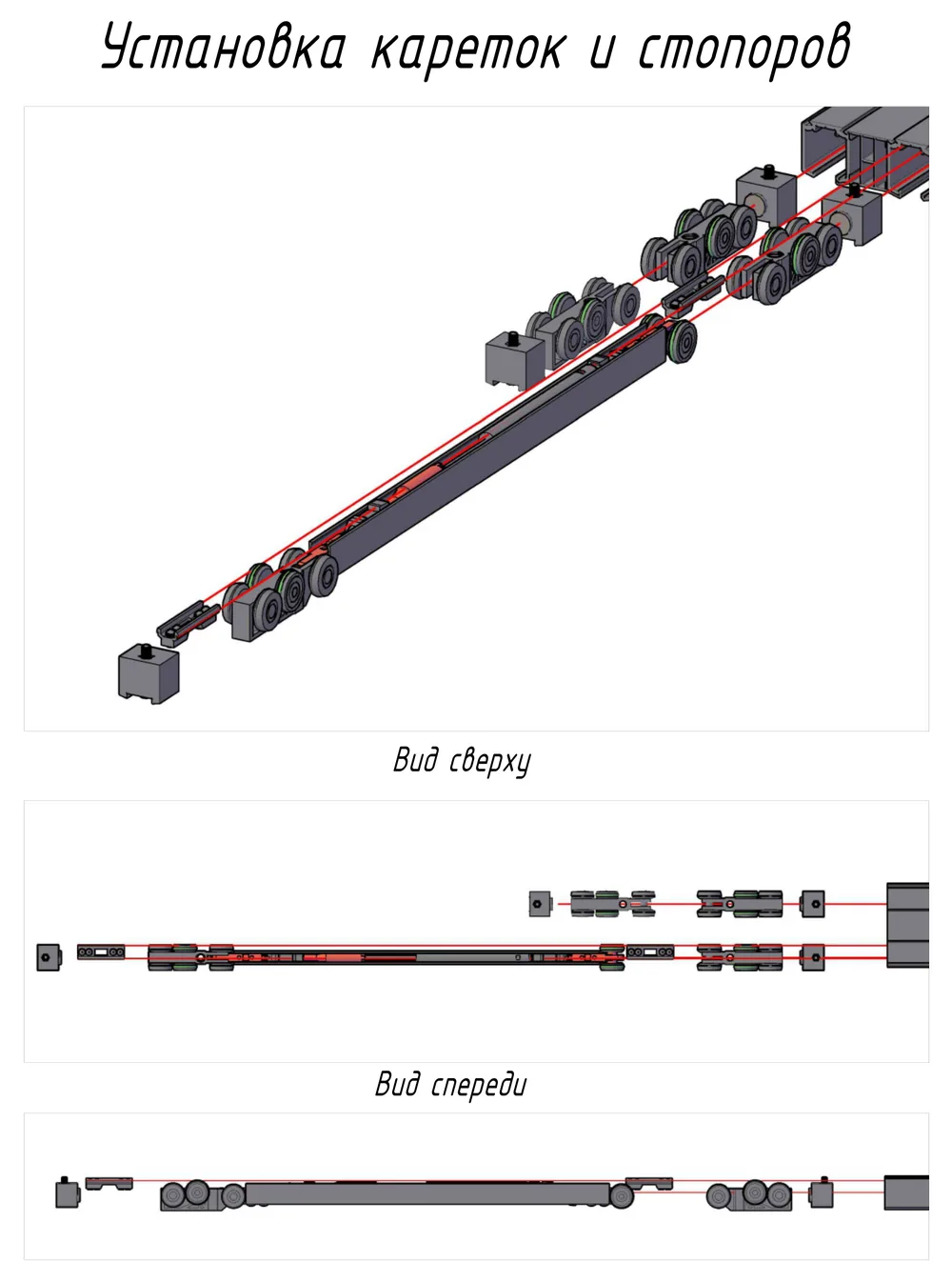

Каретки и стопоры в оба профиля: заводская схема
Каретки и стопоры в сдвоенном профиле.
ШАГ 7

Крепление направляющих профилей в проёме

Сдвоенный профиль крепят дюбелями к верхней плоскости проёма, по одному крепежу на каждый профиль в каждой точке, как на виде справа.

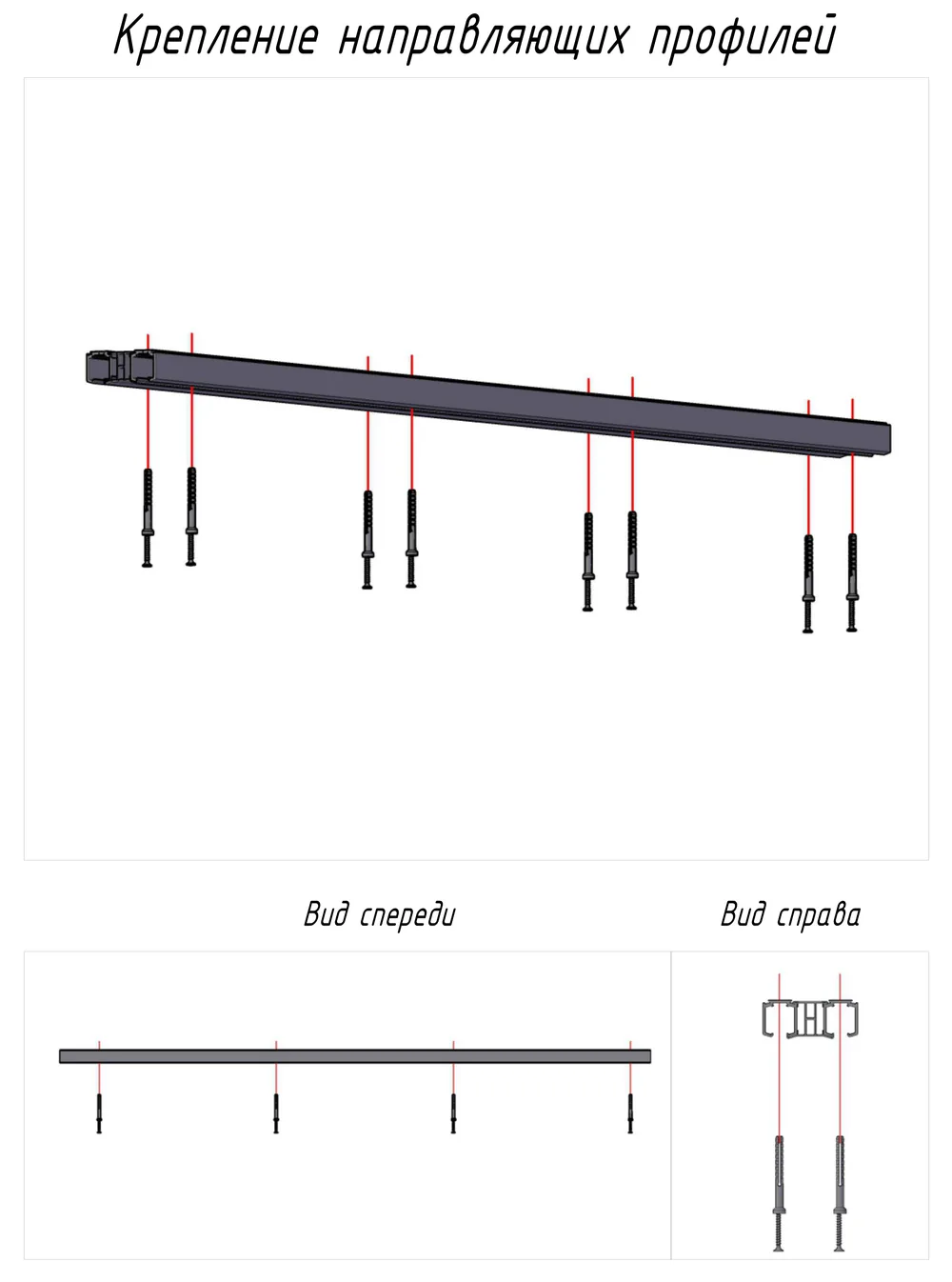

Крепление направляющих профилей в проёме: заводская схема
Крепление сдвоенного профиля к верху проёма.
Общая часть. Шаги 8-13 для обоих способов.
ШАГ 8

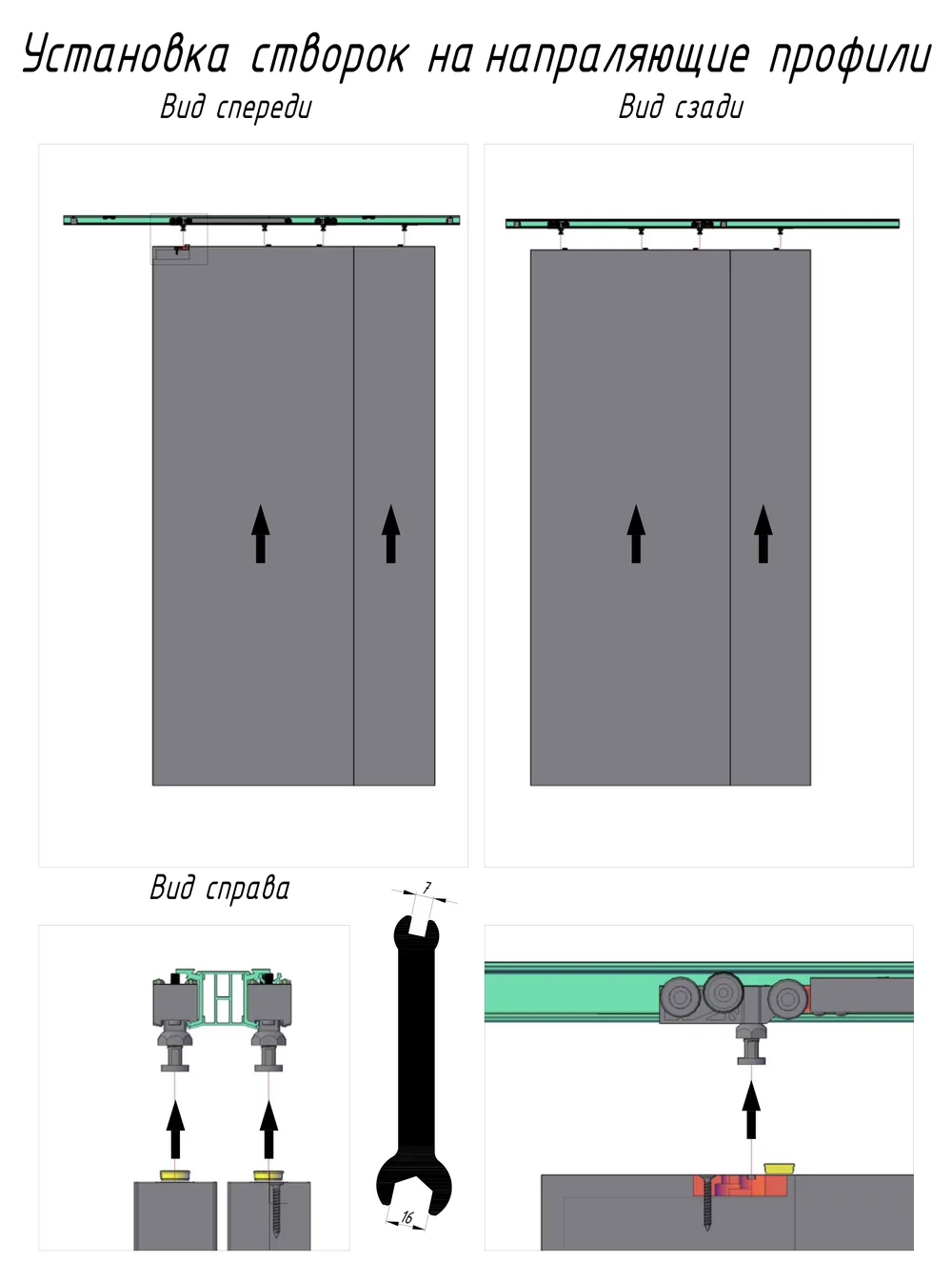

Навеска створок

Створки поднимают к профилю и соединяют с каретками: болт каретки входит в крепление на верхней кромке полотна, затягивают рожковым ключом.

Навеска створок: заводская схема
Навеска створок на каретки, вид спереди, сзади и справа.
ШАГ 9

Нижняя направляющая

Нижнюю направляющую крепят к полу двумя саморезами. У каждого полотна своя направляющая.

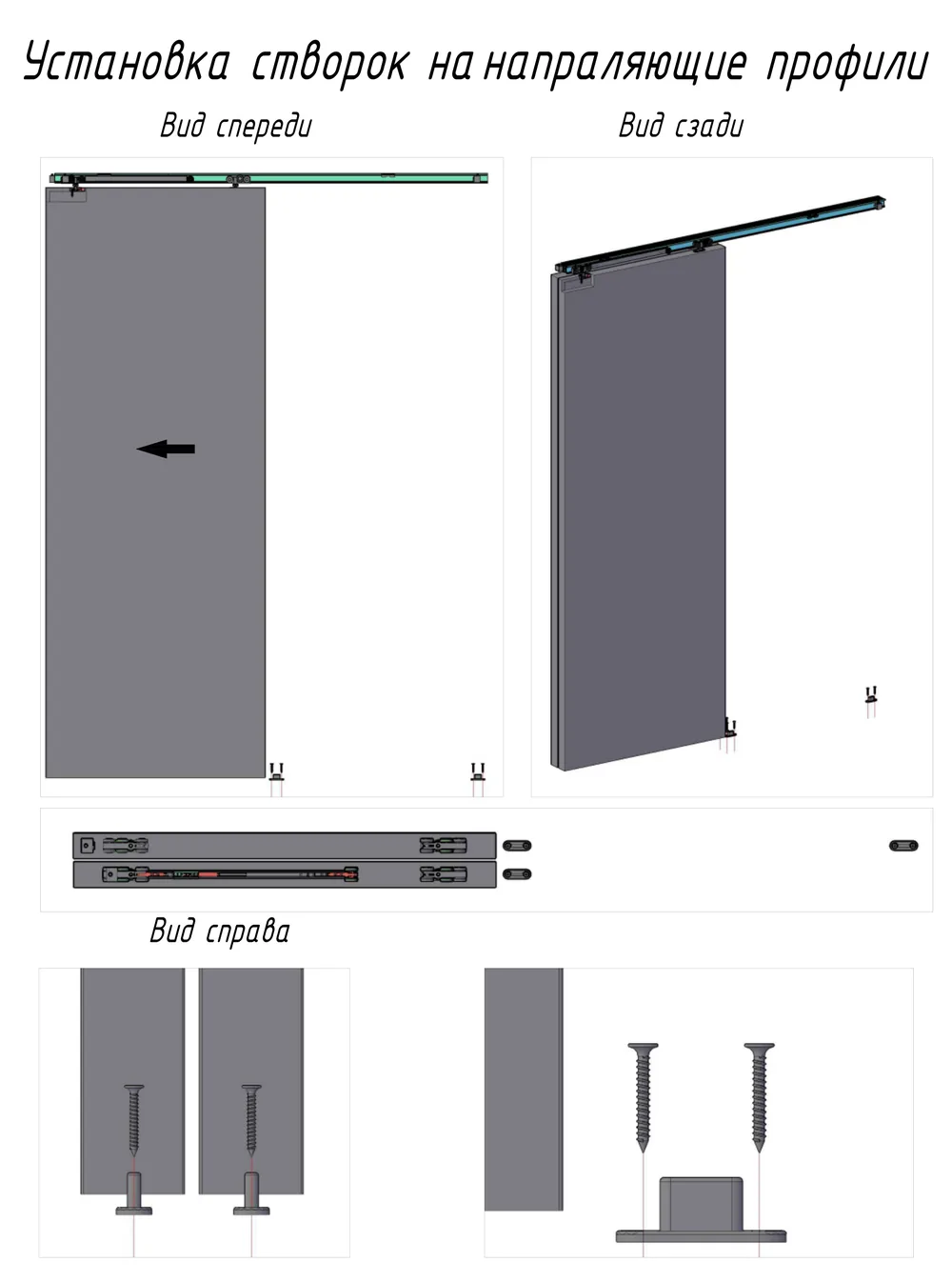

Нижняя направляющая: заводская схема
Нижняя направляющая: у каждого полотна своя, крепление двумя саморезами.
ШАГ 10

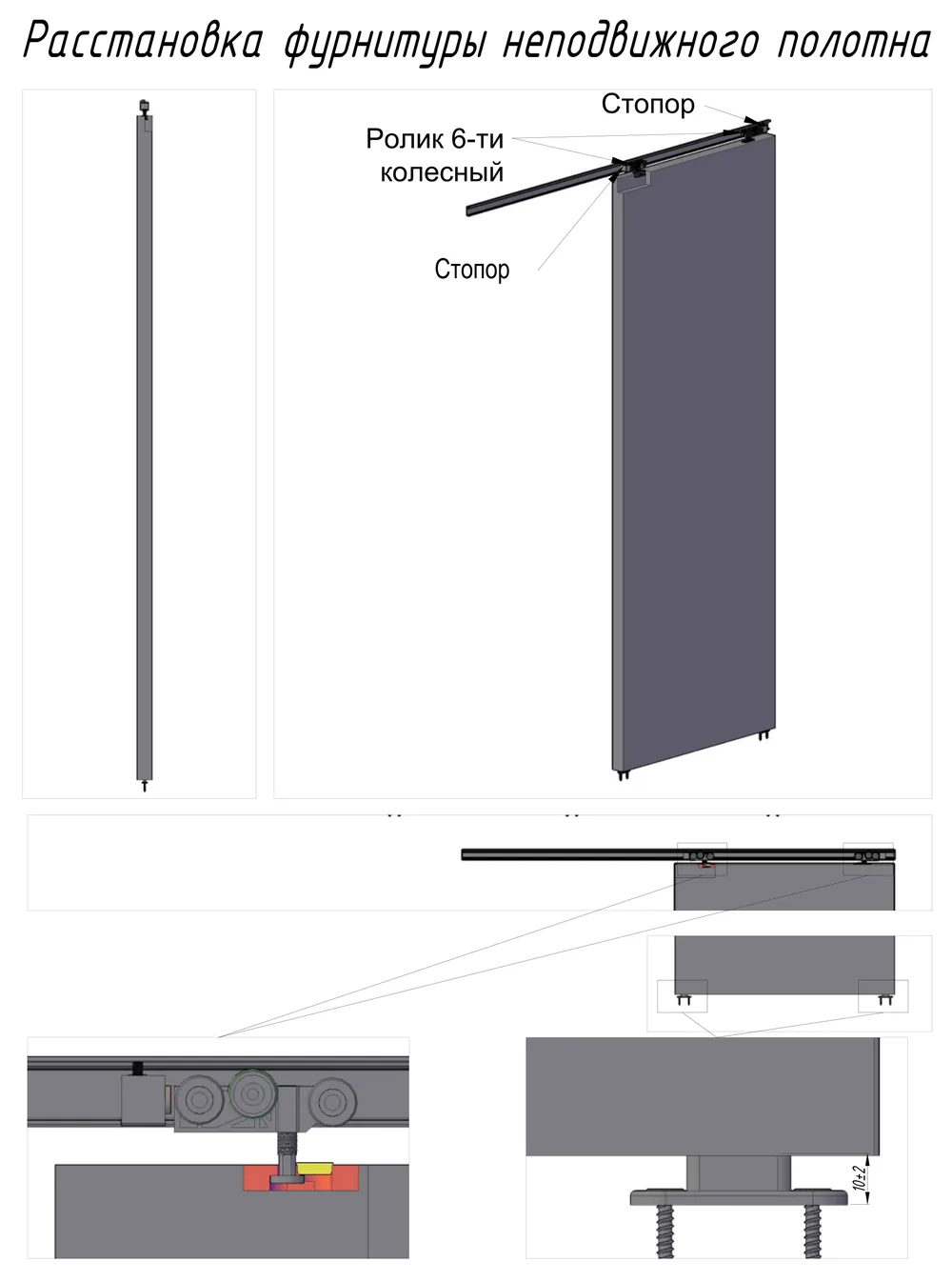

Фурнитура неподвижного полотна

Неподвижное полотно (в комплектах Тип 2/2 и Тип 2/3) держится на двух шестиколёсных роликах, по краям два стопора. Зазор от пола до низа полотна 10±2 мм.

Фурнитура неподвижного полотна: заводская схема
Неподвижное полотно: два шестиколёсных ролика и два стопора, зазор снизу 10±2 мм.
ШАГ 11

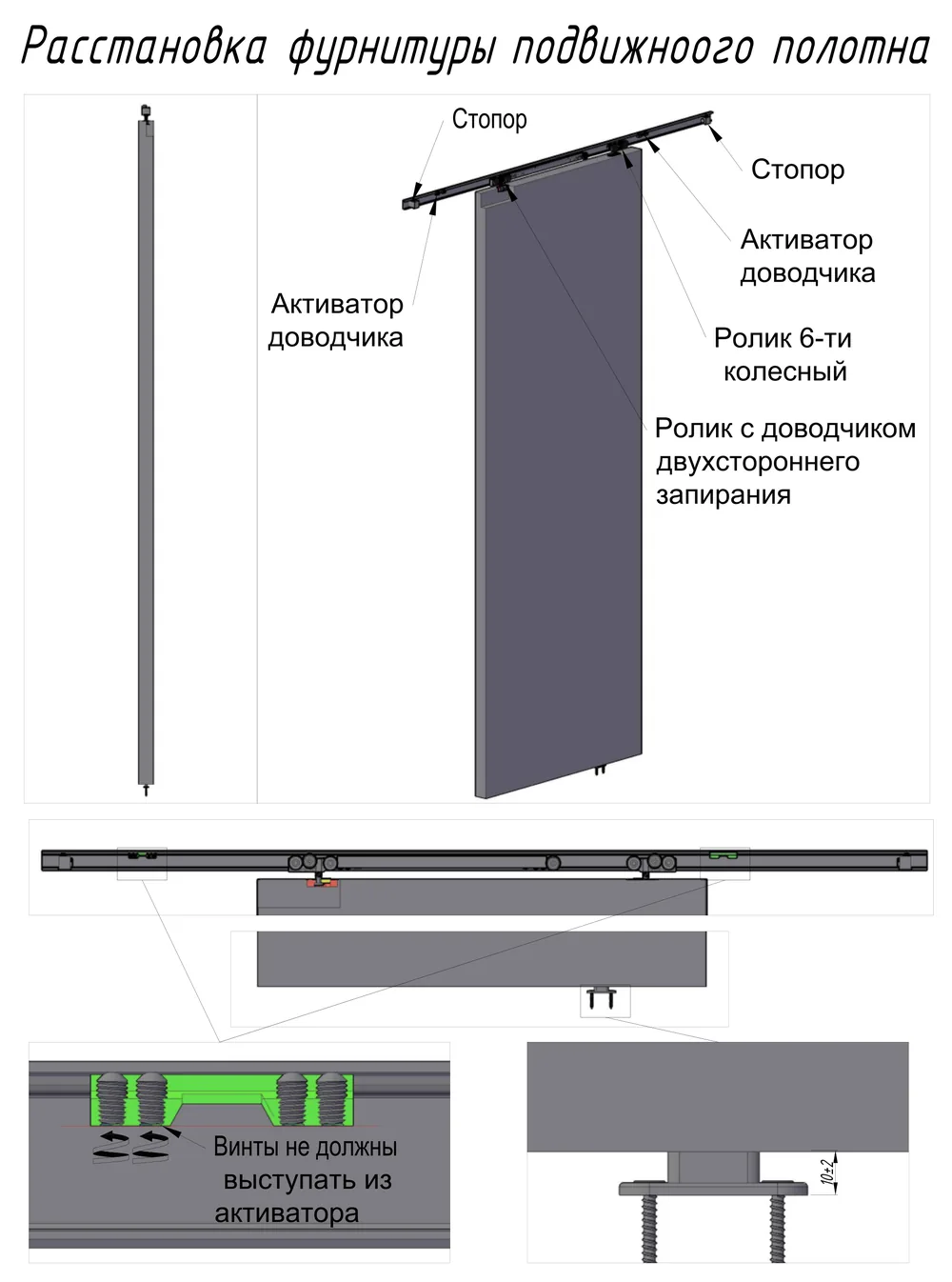

Фурнитура подвижного полотна

На полотне шестиколёсный ролик и ролик с доводчиком двухстороннего запирания. В профиле у концов хода два активатора доводчика и стопоры с обеих сторон. Винты не должны выступать из активатора. Зазор от пола до низа полотна тот же, 10±2 мм.

Фурнитура подвижного полотна: заводская схема
Подвижное полотно: ролики на полотне, активаторы доводчика и стопоры в профиле.
ШАГ 12

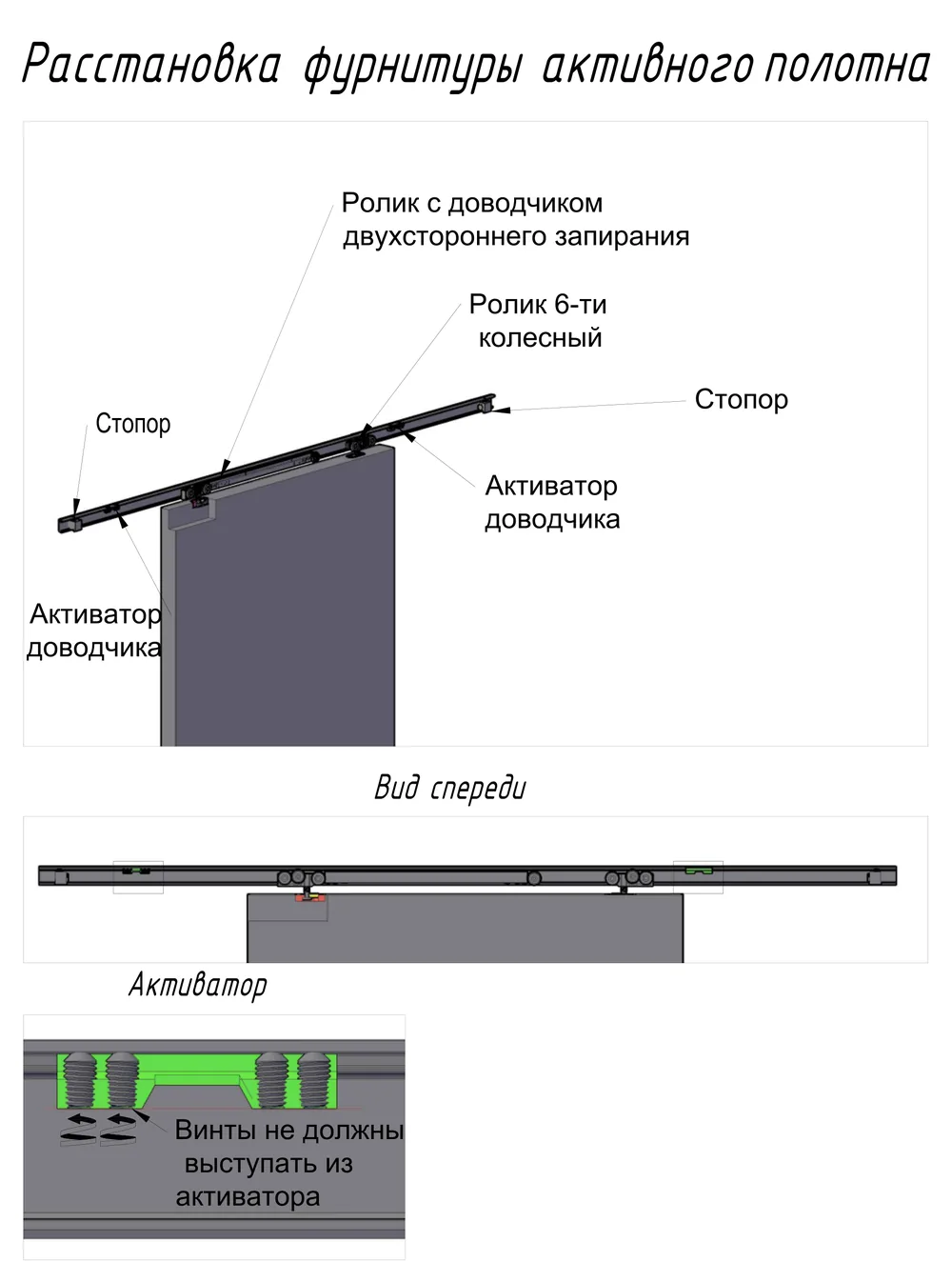

Фурнитура активного полотна

Тот же набор, крупно показан активатор доводчика: винты в нём утоплены.

Фурнитура активного полотна: заводская схема
Активное полотно и активатор доводчика крупно.
ШАГ 13

Декоративная планка

Последней ставят декоративную планку, которая закрывает профиль: её заводят верхним краем (1) и защёлкивают нижним (2). На схеме варианты для сдвоенного профиля в проёме и для трека на стене.

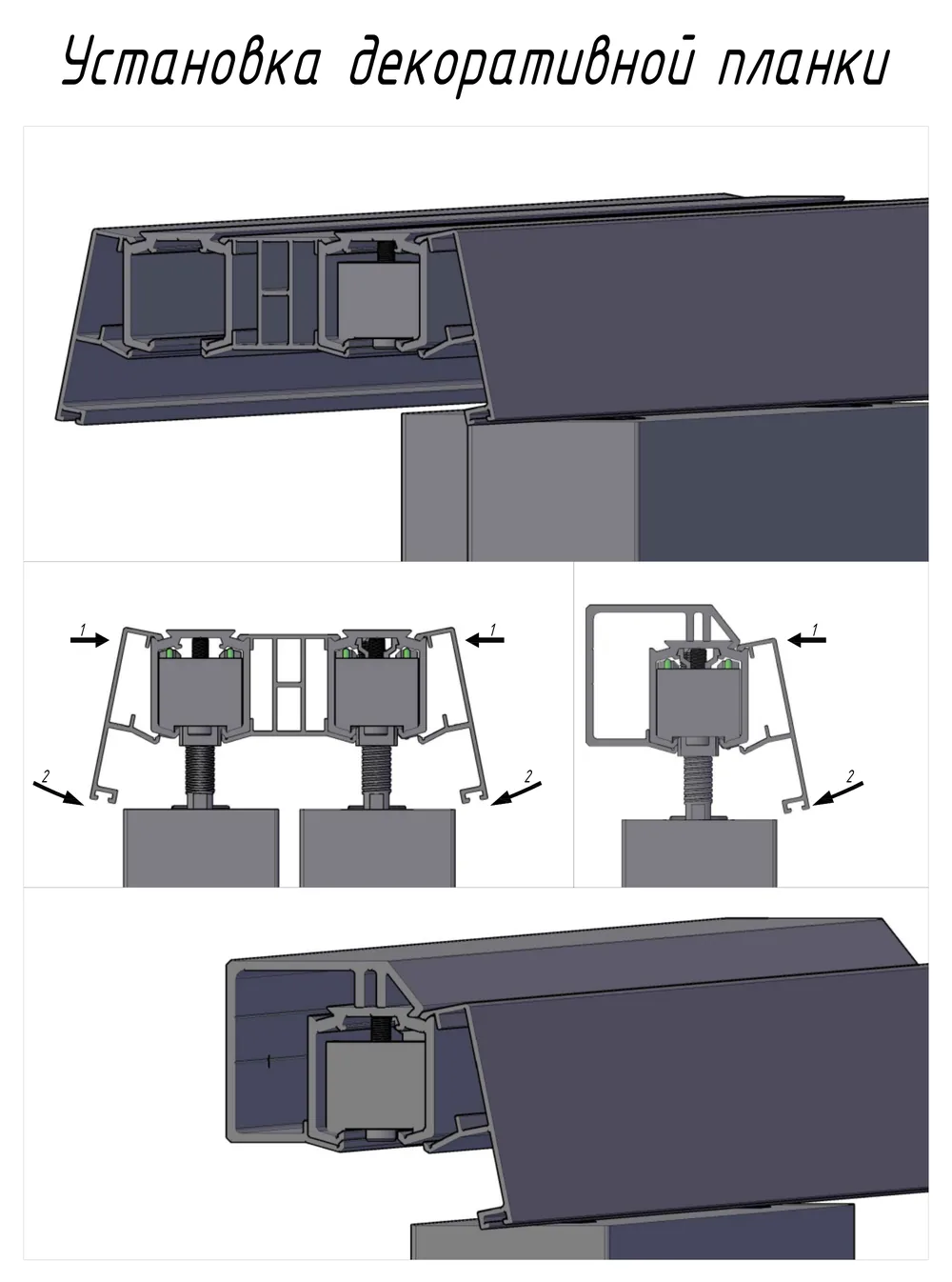

Декоративная планка: заводская схема
Декоративная планка: сначала верх (1), потом низ (2).

Что нельзя пропустить

  1. Полотно заказывают с пометкой «Раздвижная Тип 2». Фабрика зарезает его под установку системы.
  2. Полотно на 50 мм шире и выше проёма, если трек на стене.
  3. Верх трека на высоте полотна плюс 77 мм от пола.
  4. Внизу плинтус: нужна рейка 40×6 мм, она компенсирует толщину плинтуса. Отступ от стены станет 16 мм.
  5. Винты не выступают из активатора доводчика. Так прямо сказано на заводских листах.
  6. Зазор от пола до низа полотна 10±2 мм.

Какие двери ставят на купе

Система рассчитана на полотна толщиной 36 и 44 мм. По каталогу фабрики подойдут двери этих серий, кликните серию, чтобы открыть каталог:

В сериях P.O и N.O в раздвижном варианте делают модель 1.1. Скрытые под покраску на купе делают в моделях 0 PE.O, 0 SE.O и 0 AGN. Новые серии GE, SE.O и AGX подберёт менеджер.

Вопросы и ответы

Полотно берут на 50 мм больше проёма и по ширине, и по высоте. Для проёма 750 × 1950 мм подойдёт полотно от 800 × 2000 мм.
Верх трека на высоте полотна плюс 77 мм от пола. Для полотна высотой 2000 мм это 2077 мм.
На одно полотно трек вдвое длиннее его ширины. В комплекте Тип 2 трек 2000 мм, то есть на полотно до 1000 мм. Трек длиннее делают с доплатой за каждый дополнительный метр.
Базовый 10 мм. Если внизу стены плинтус, ставят компенсирующую рейку 40×6 мм, и зазор становится 16 мм.
Да, это комплекты Тип 2/1, 2/2, 2/3 и 2/4: два трека крепятся к верхней плоскости проёма, полотна ездят внутри него, часть полотен может быть неподвижной.
Трек 2000 мм, шестиколёсная каретка, два активатора доводчика, два стопора, нижняя направляющая, крепёж к полотну и к стене, карниз 2000 мм с заглушками, двунаправленный доводчик и два специальных винта. Полотно, доборы и наличники заказывают отдельно.
Полотна толщиной 36 и 44 мм серий AG, AGN, AT, PE.O, NE.O, SE, VE, PD, P.O и N.O (модель 1.1), скрытые под покраску 0 PE.O, 0 SE.O и 0 AGN, а также новых серий GE, SE.O и AGX. При заказе полотна указывают «Раздвижная Тип 2».
