Монтаж пенала каскад: размеры и сборка

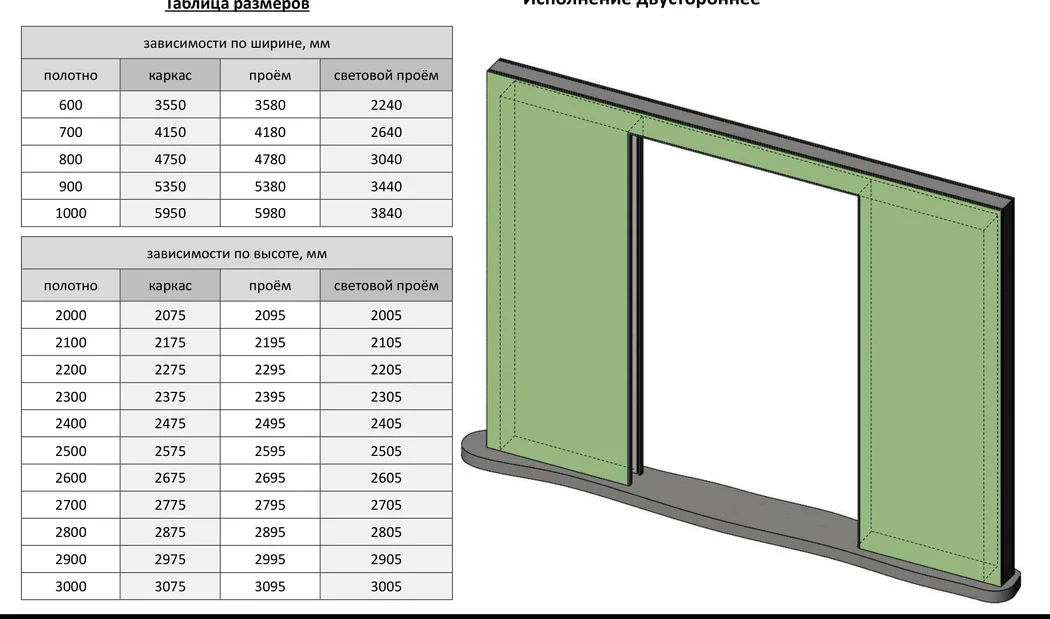

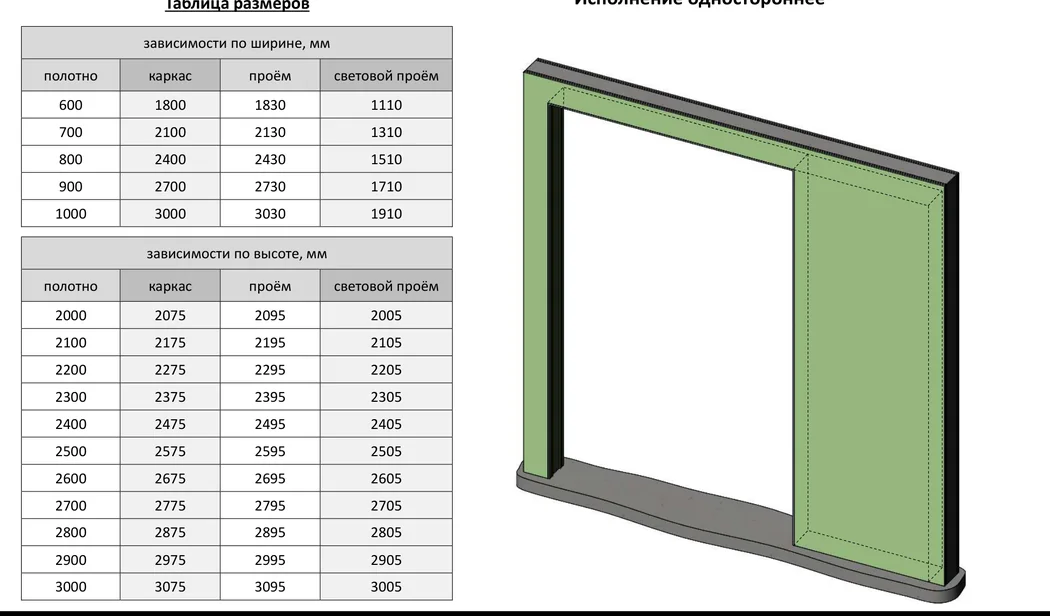

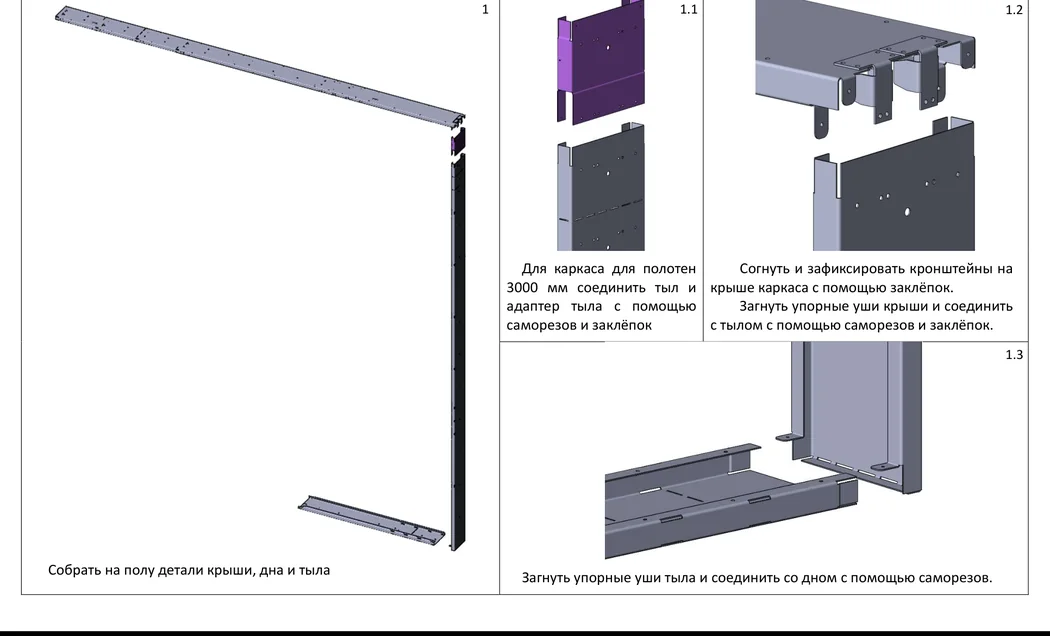

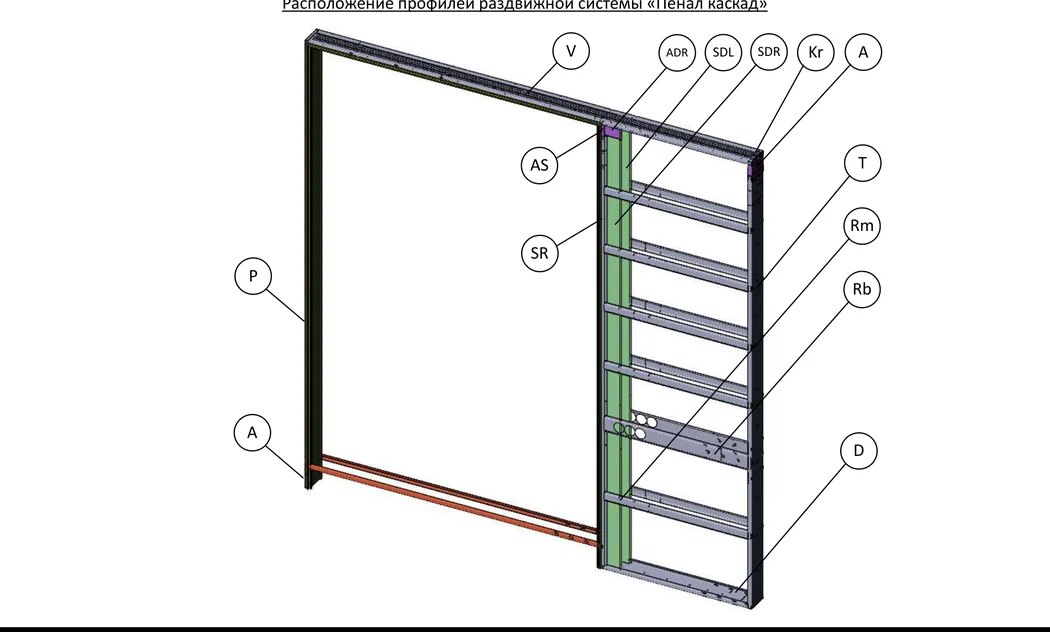

Детали собирают на полу. Загибают упорные уши тыла и соединяют со дном саморезами, кронштейны на крыше фиксируют заклёпками. Для полотен 3000 мм тыл наращивают адаптером.

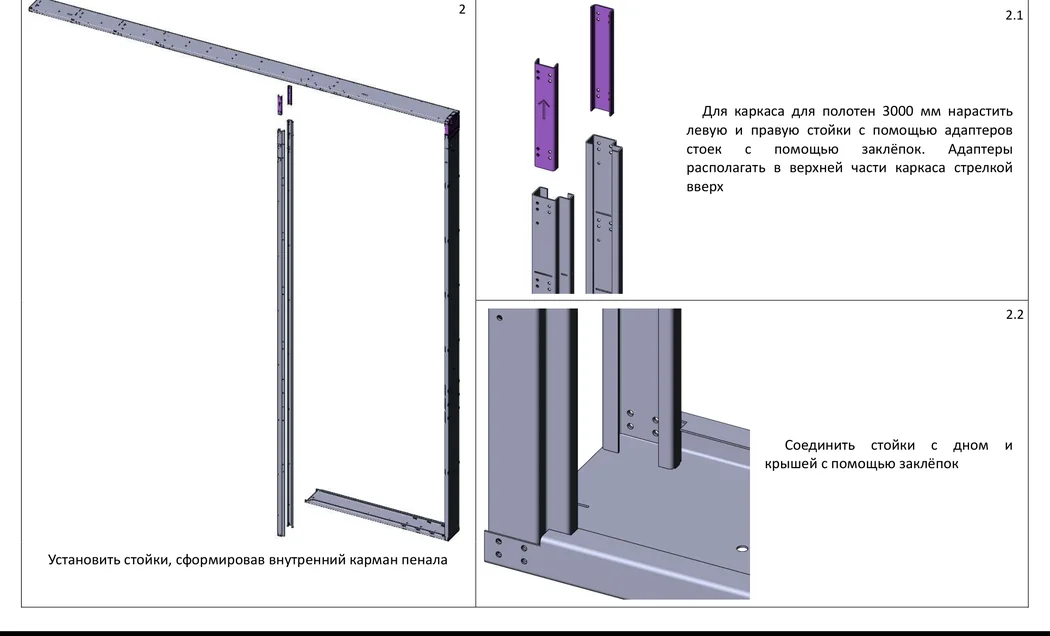

Стойки соединяют с дном и крышей заклёпками, формируя внутренний карман пенала. Для 3000 мм наращивают адаптерами стоек — стрелкой вверх, в верхней части каркаса.

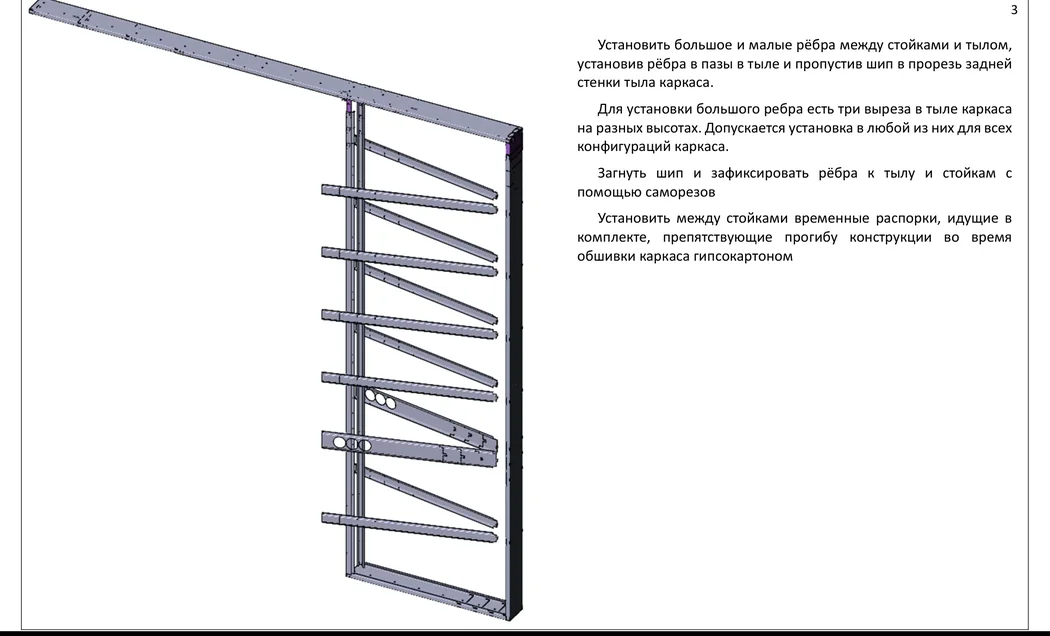

Рёбра ставят в пазы тыла, шип пропускают в прорезь задней стенки, загибают и фиксируют саморезами. Под большое ребро в тыле три выреза на разной высоте — годится любой. Между стойками ставят временные распорки.

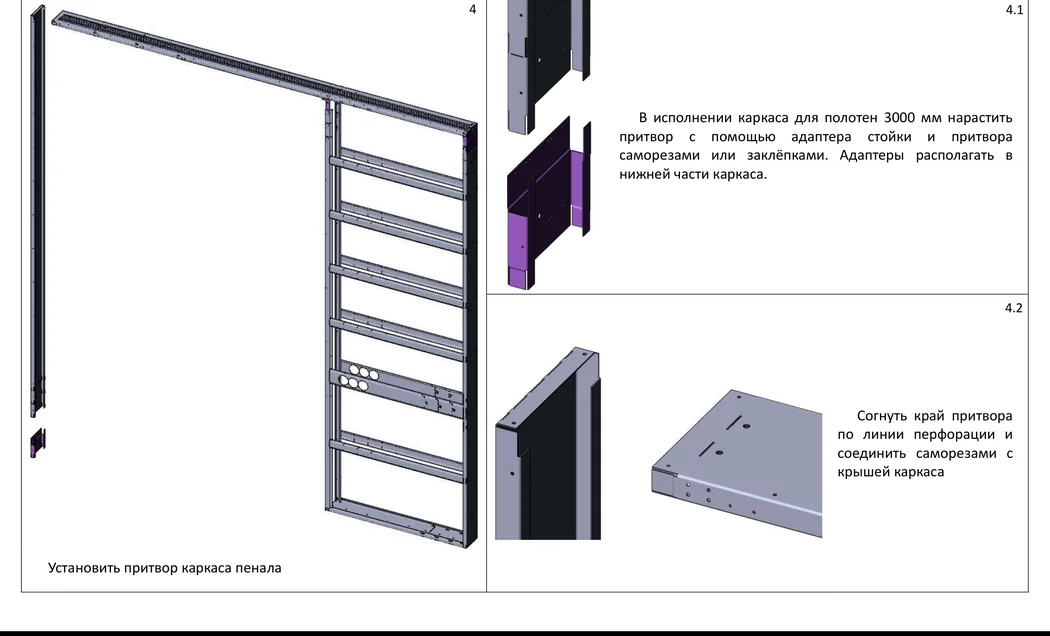

Край притвора сгибают по линии перфорации и соединяют саморезами с крышей. Для 3000 мм наращивают адаптером, располагая его в нижней части каркаса.

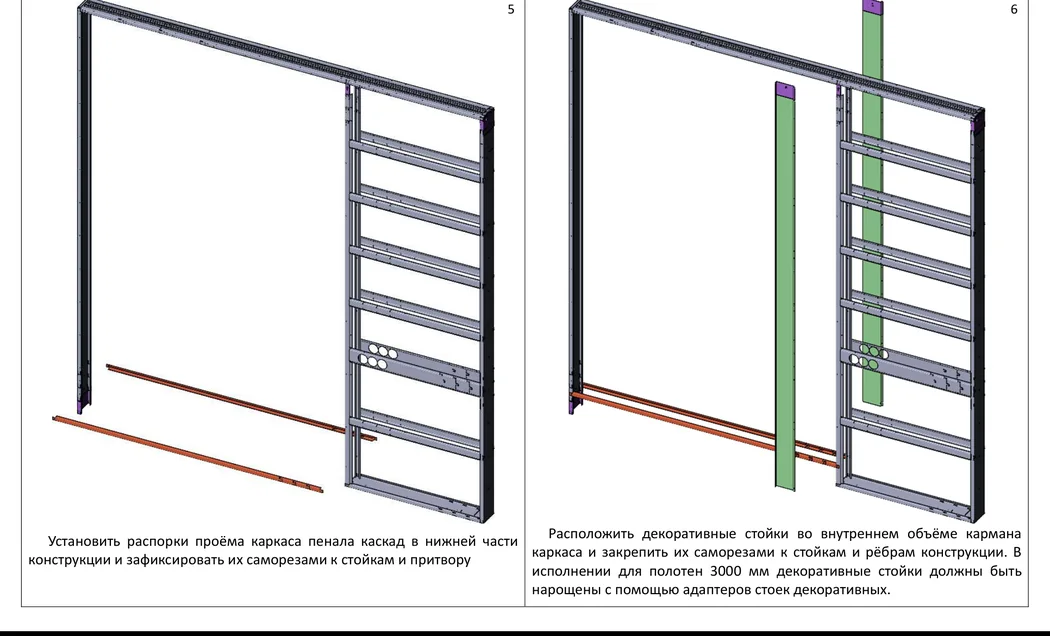

Распорки проёма ставят внизу конструкции. Декоративные стойки размещают во внутреннем объёме кармана и крепят к стойкам и рёбрам. Для 3000 мм их тоже наращивают адаптерами.

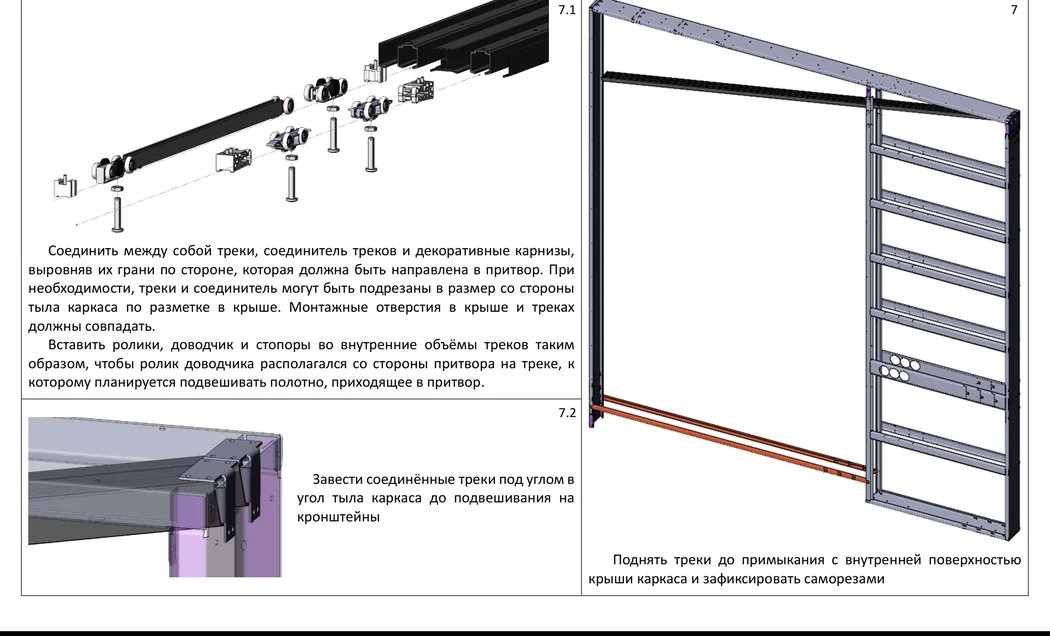

Треки, соединитель и декоративные карнизы выравнивают по грани, направленной в притвор. При необходимости подрезают со стороны тыла по разметке в крыше — монтажные отверстия крыши и треков должны совпасть. Внутрь треков закладывают ролики, доводчик и стопоры.

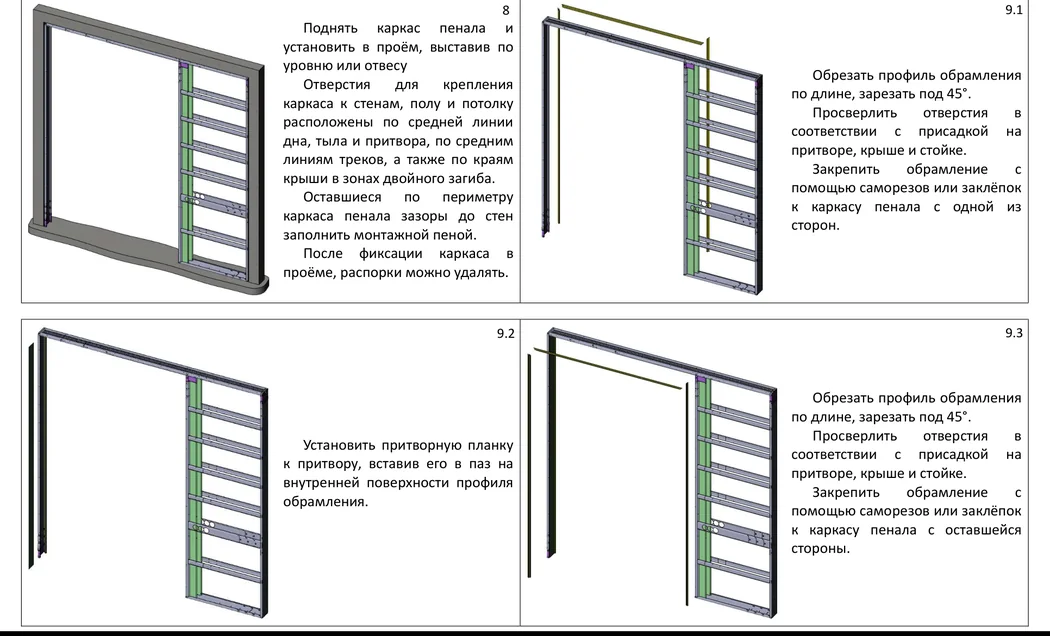

Каркас поднимают и выставляют по уровню или отвесу. Крепёжные отверстия идут по средней линии дна, тыла и притвора, по средним линиям треков и по краям крыши в зонах двойного загиба. Зазоры до стен запенивают, после фиксации распорки снимают.

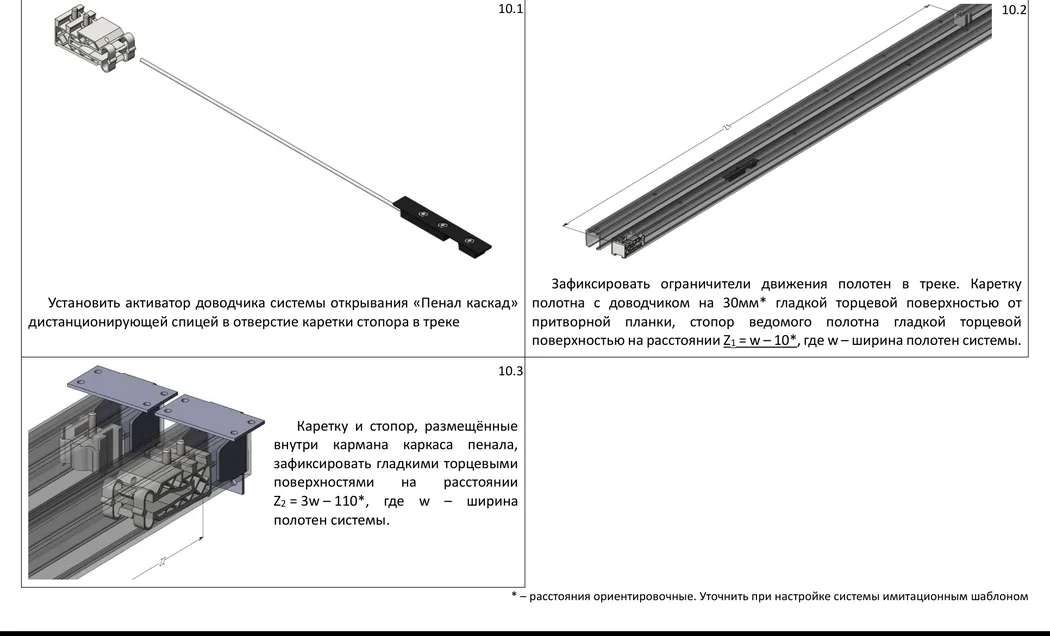

Активатор доводчика ставят дистанционирующей спицей в отверстие каретки стопора. Каретку полотна с доводчиком — на 30 мм гладкой торцевой поверхностью от притворной планки. Стопор ведомого полотна — на расстоянии Z1 = ширина полотна − 10 мм.

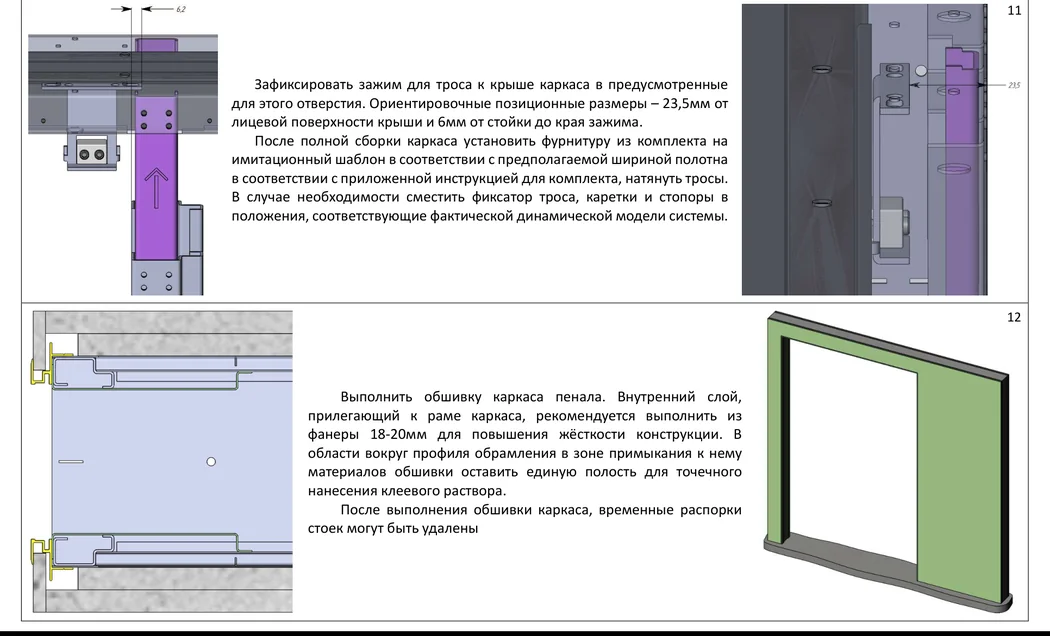

Зажим для троса крепят к крыше в предусмотренные отверстия: ориентировочно 23,5 мм от лицевой поверхности крыши и 6 мм от стойки до края зажима. После сборки каркаса фурнитуру ставят на имитационный шаблон под ширину полотна и натягивают тросы.

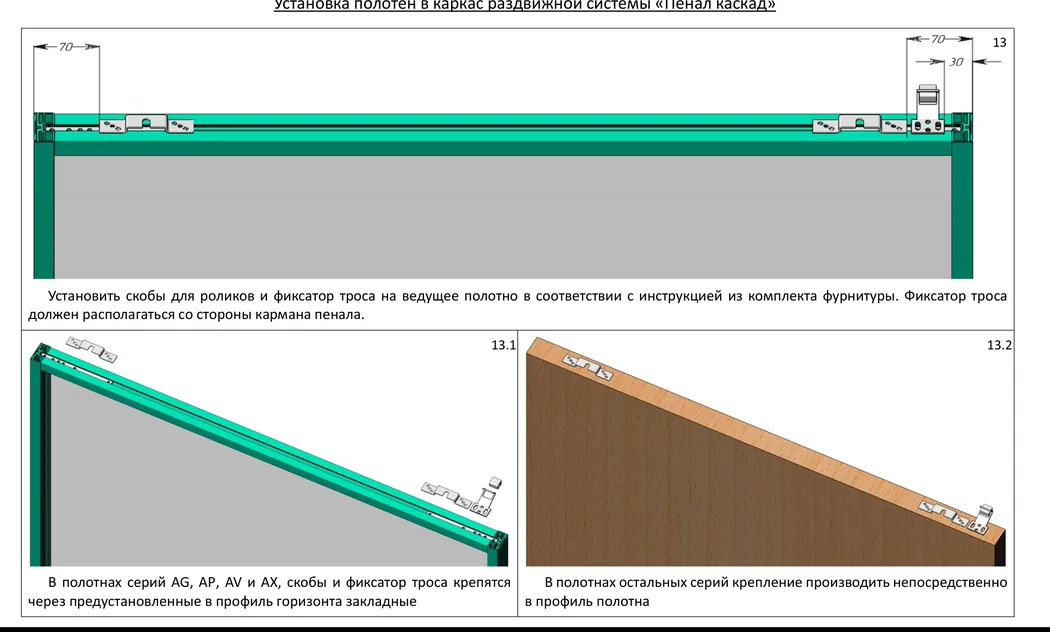

Скобы для роликов и фиксатор троса ставят на ведущее полотно; фиксатор — со стороны кармана. В сериях AG, AP, AV, AX крепление идёт через предустановленные в профиль горизонта закладные, в остальных — прямо в профиль полотна.

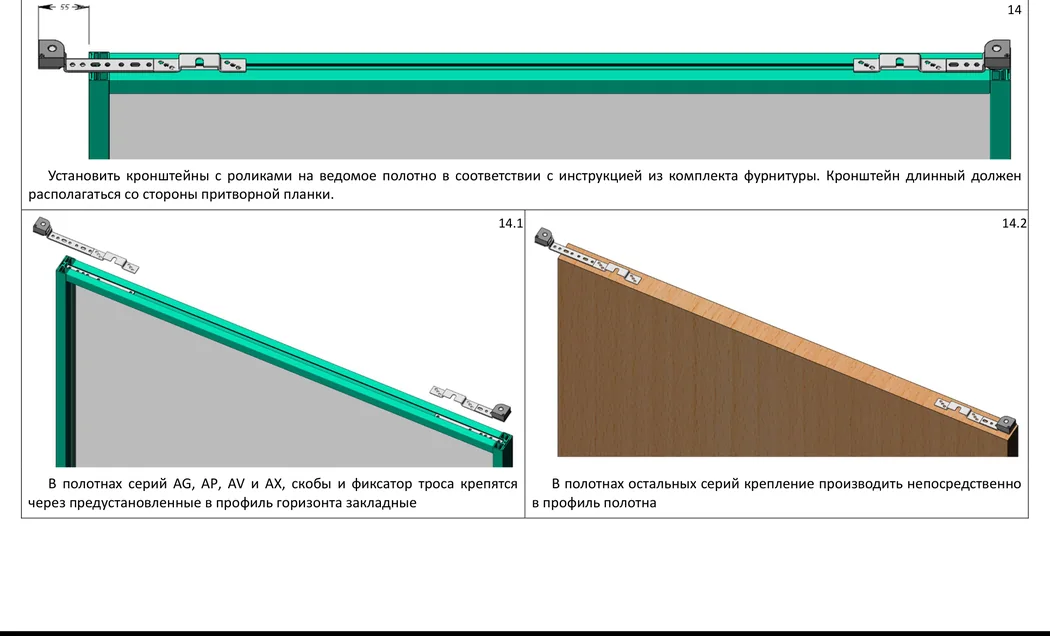

Кронштейны с роликами ставят на ведомое полотно, длинный кронштейн — со стороны притворной планки. Правило про закладные у алюминиевых серий то же.

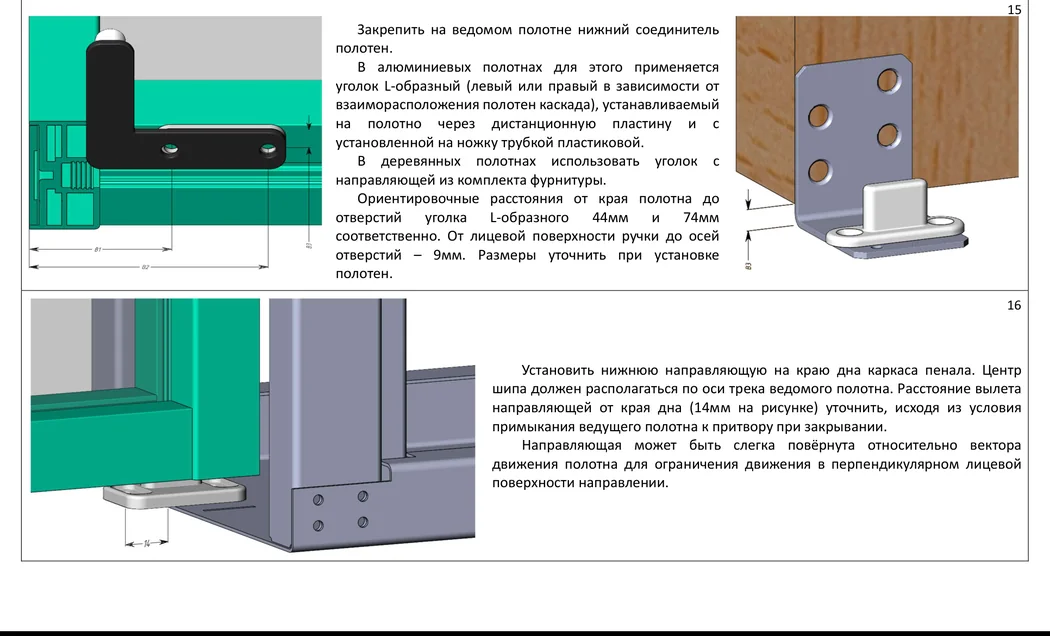

В алюминиевых полотнах применяют L-образный уголок (левый или правый — по взаиморасположению полотен) через дистанционную пластину, с пластиковой трубкой на ножке. В деревянных — уголок с направляющей из комплекта.

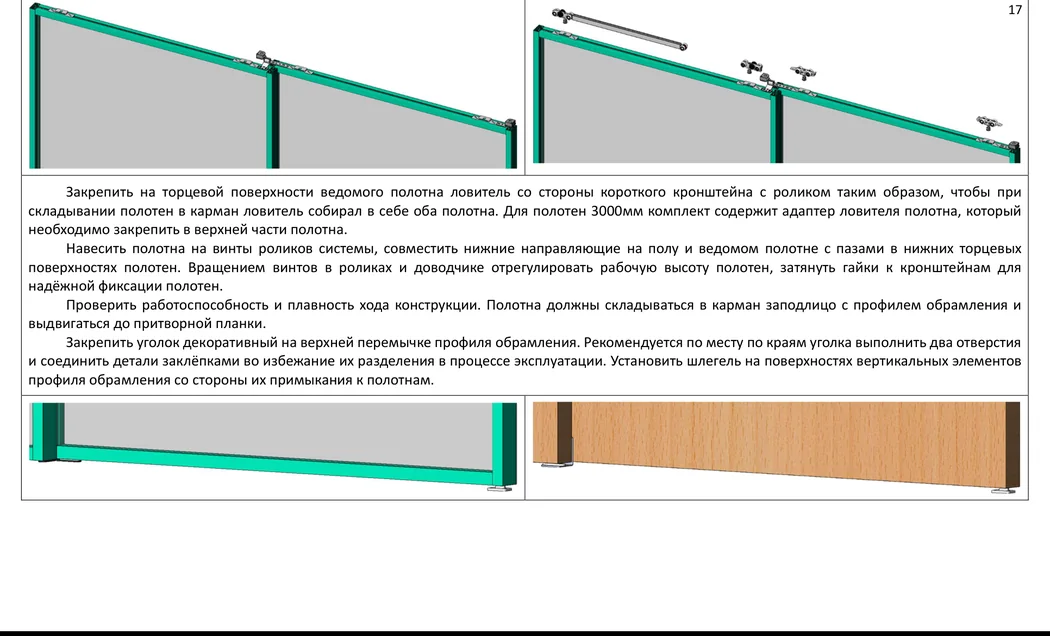

Ловитель крепят на торце ведомого полотна со стороны короткого кронштейна так, чтобы при складывании он собирал оба полотна. Для 3000 мм в комплекте есть адаптер ловителя. Полотна навешивают на винты роликов и совмещают с нижними направляющими.
