Книжка складывается пополам и уходит вдоль стены: створка делится на две части, верхняя едет по направляющему профилю, нижняя опирается на кронштейн. Перед дверью не нужно место для распахивания, а проём открывается почти целиком. Ниже — заводская инструкция по монтажу, разобранная по шагам: комплектация, размеры запила, сборка коробки и створок, регулировки.
Комплектация, размеры и порядок сборки — из инструкции по монтажу системы «Книжка» фабрики ProfilDoors, 18 страниц. Ничего не додумано: чего нет в заводском документе, здесь не написано.
Комплектация
Механизм приезжает набором из восьми позиций.
1 шт.
1 шт.
2 шт.
2 шт.
1 компл.
1 шт.
1 компл.
1 компл.
Два размера, которые нельзя перепутать
Планки коробки — «высота полотна + 50 мм». Замер ведут по срезу внутренней стороны наличника. Это и есть та точка отсчёта, от которой чаще всего ошибаются.
Направляющий профиль — «сумма ширин полотен + 13 мм». Крепёжные отверстия Ø6: крайние в 50 мм от торцов, промежуточные через L/2.
Сборка: 16 шагов
Порядок заводской. Коробку собирают и выставляют до навешивания створок, направляющий профиль режут после того, как известны фактические ширины полотен.

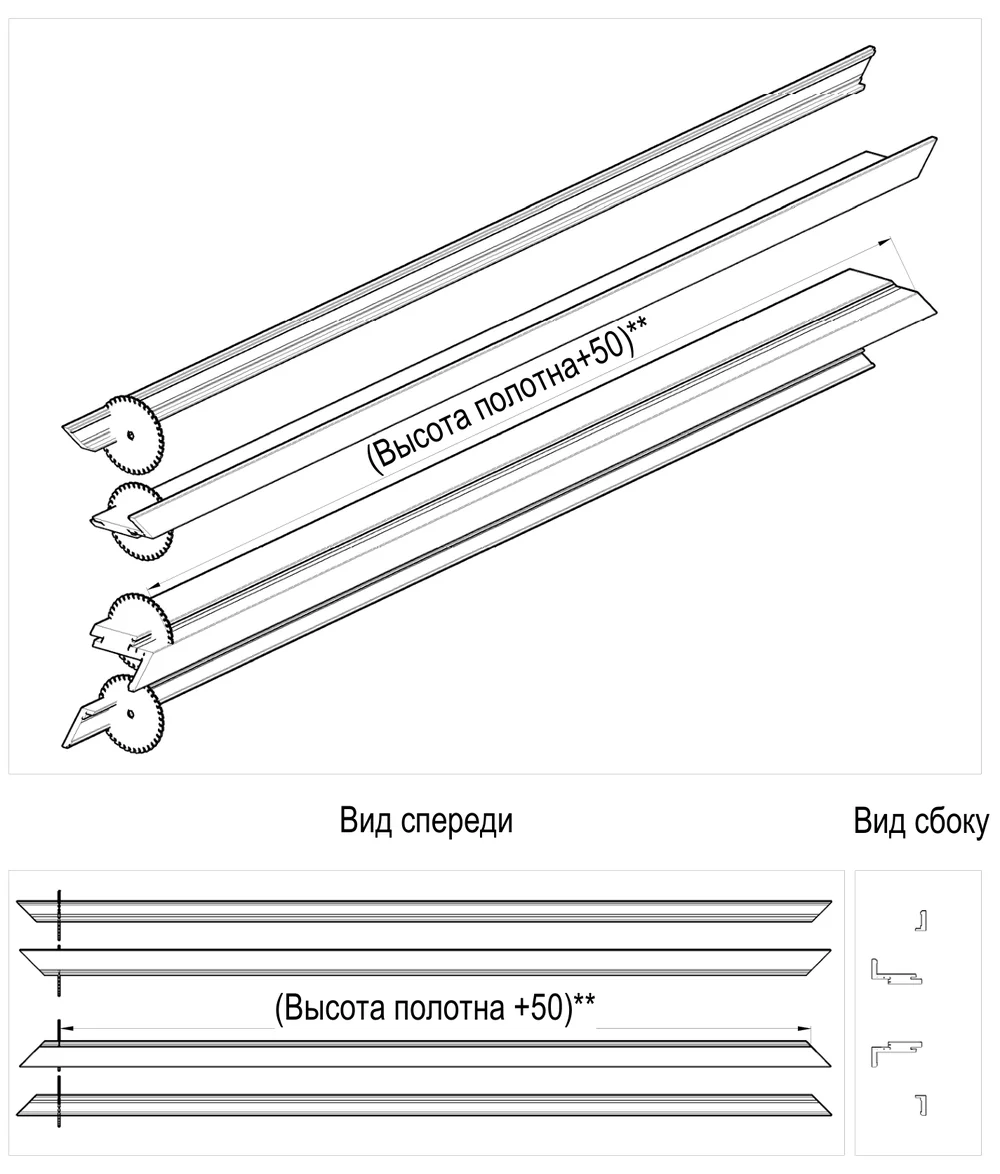

Запил вертикальных планок коробки в размер
Вертикальные планки коробки режут в размер «высота полотна + 50 мм». Замер ведут по срезу внутренней стороны наличника — это важно, от другой точки отсчёта размер уедет.

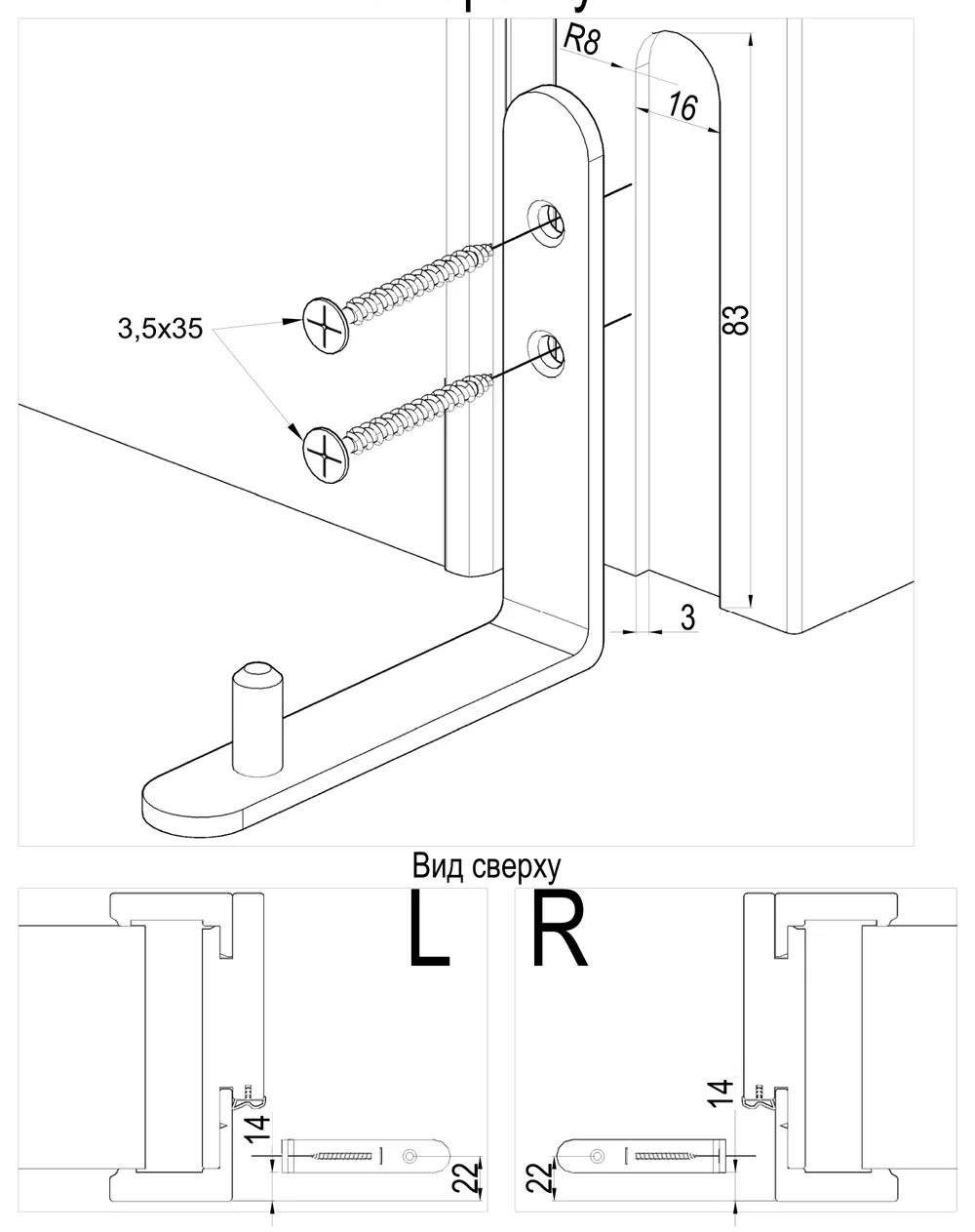

Опорный кронштейн на коробку
Кронштейн крепится к коробке саморезами 3,5×35. На заводской схеме — присадочные размеры и два исполнения, левое (L) и правое (R).

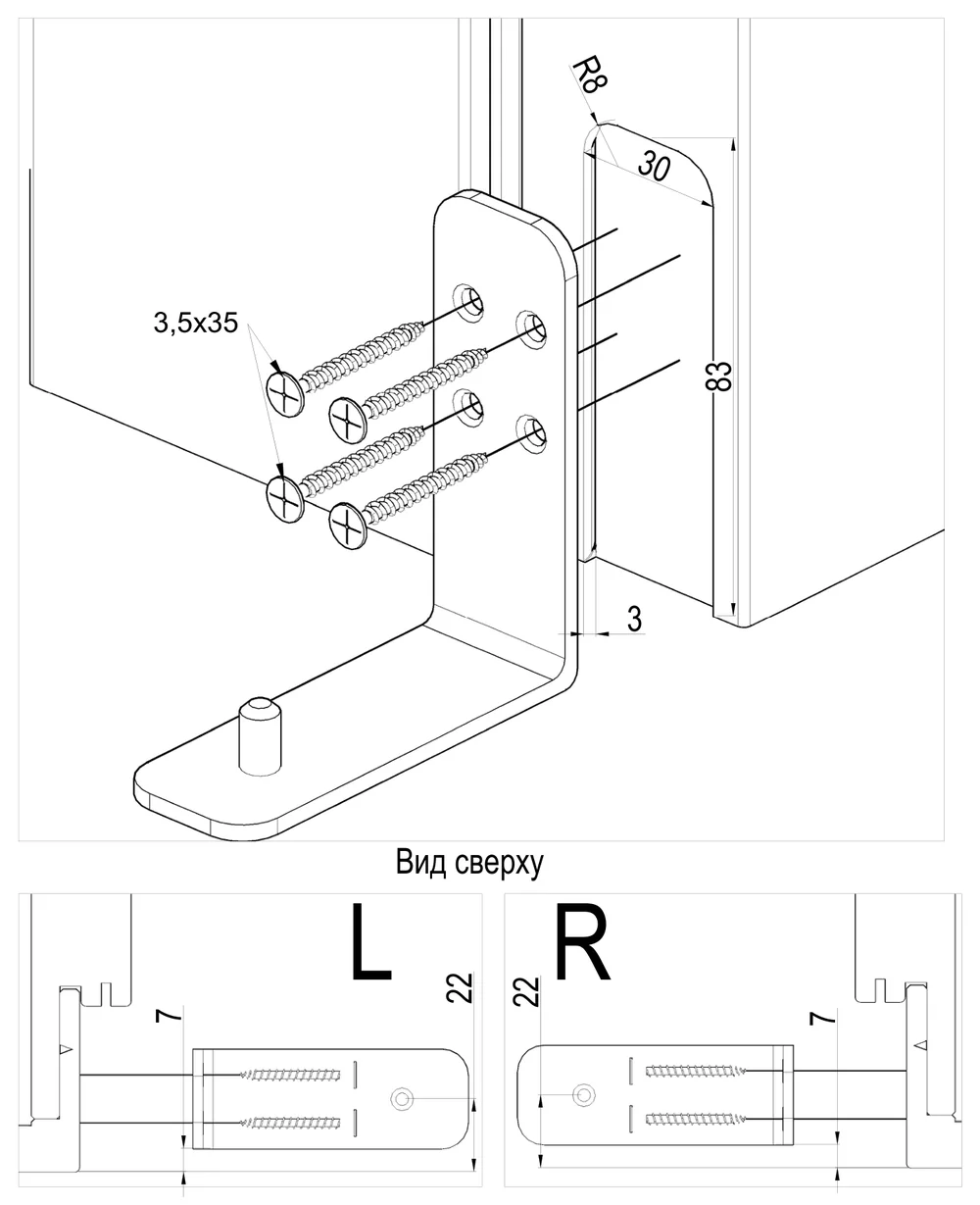

Опорный кронштейн на коробку — второй лист
Второй лист заводской схемы с размерами присадки. Сверяйтесь с тем, который соответствует вашему профилю коробки.

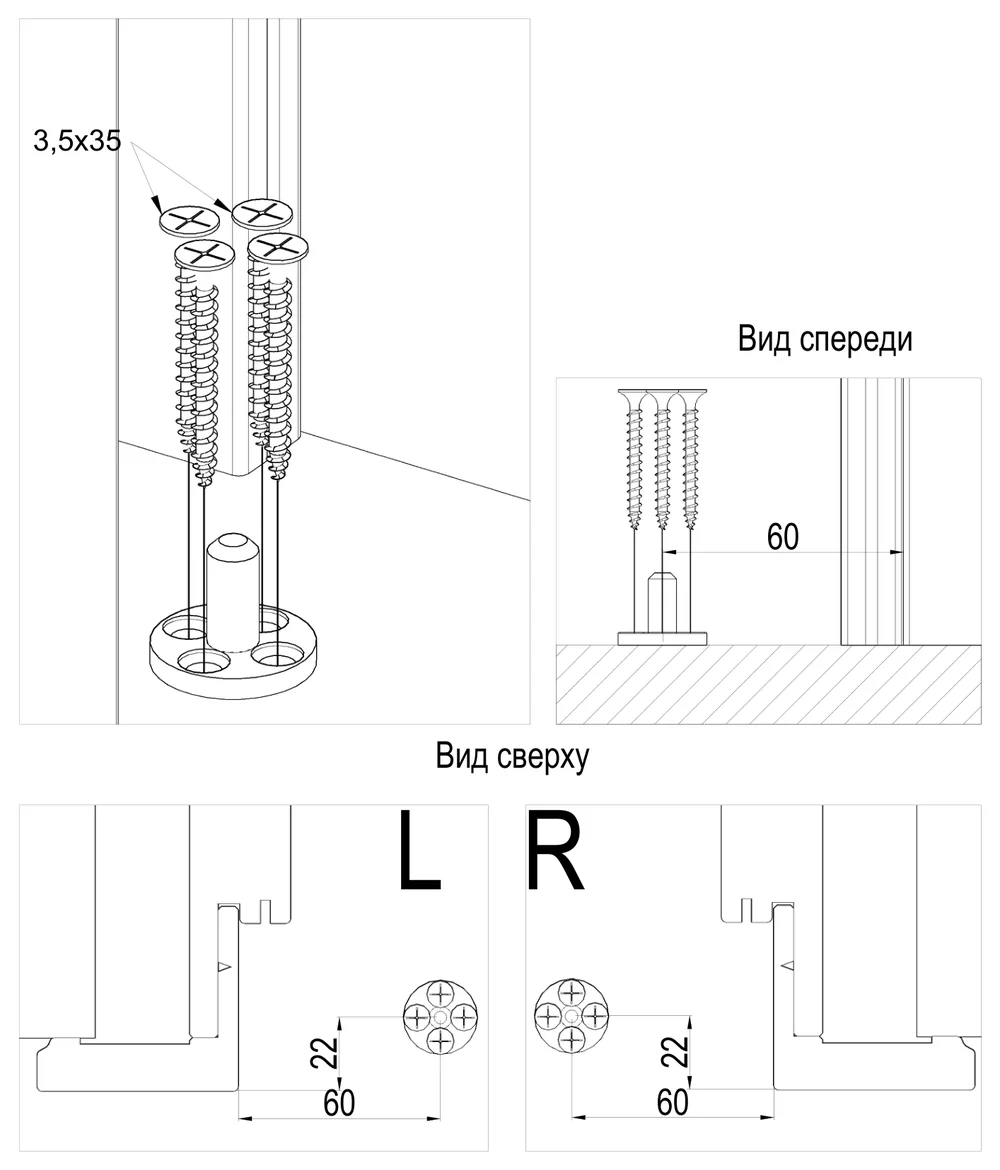

Опорный кронштейн на пол
Вариант с креплением кронштейна к полу. Крепёж тот же — саморезы 3,5×35.

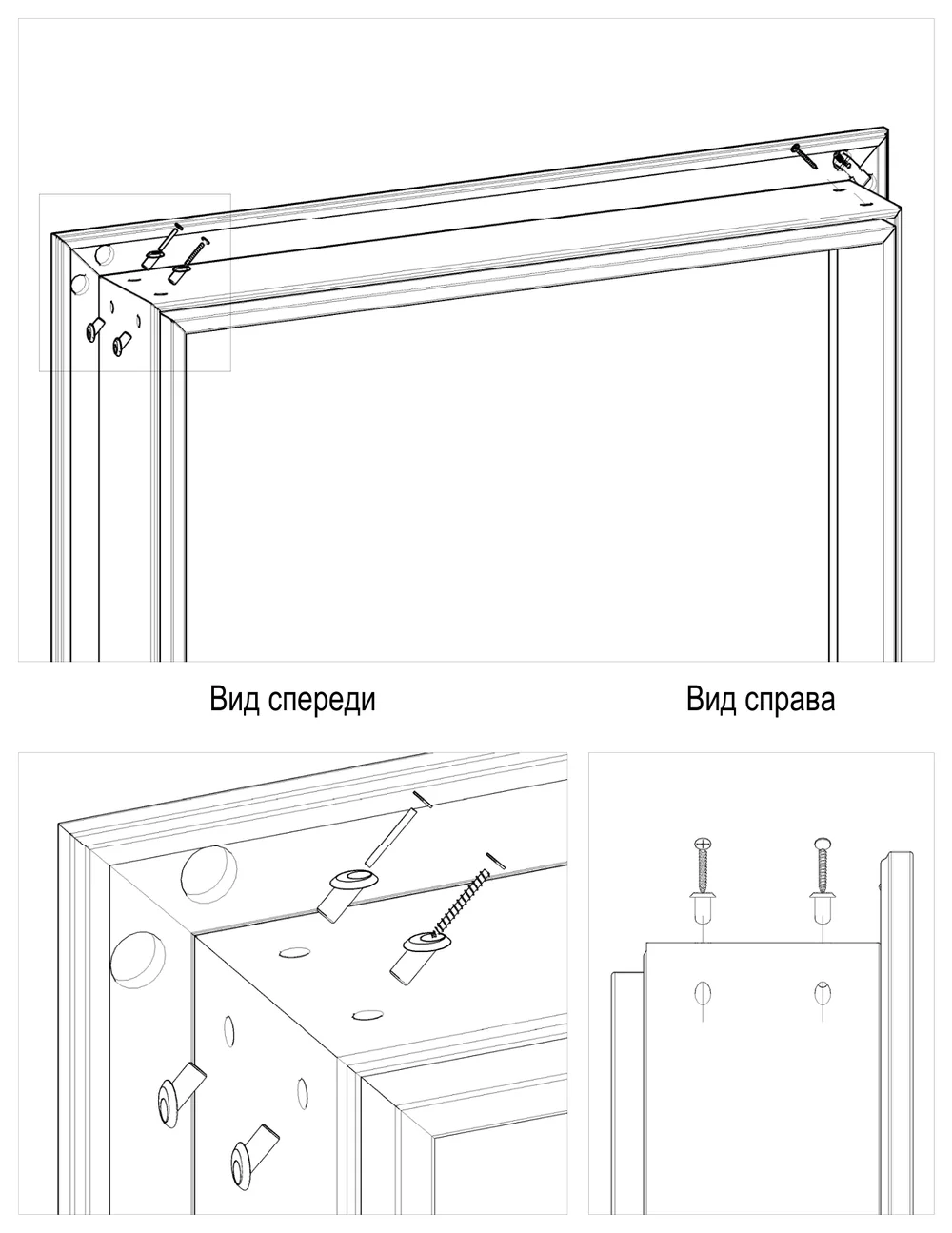

Сборка дверной коробки
Коробку собирают до установки в проём: виды спереди и справа на схеме.

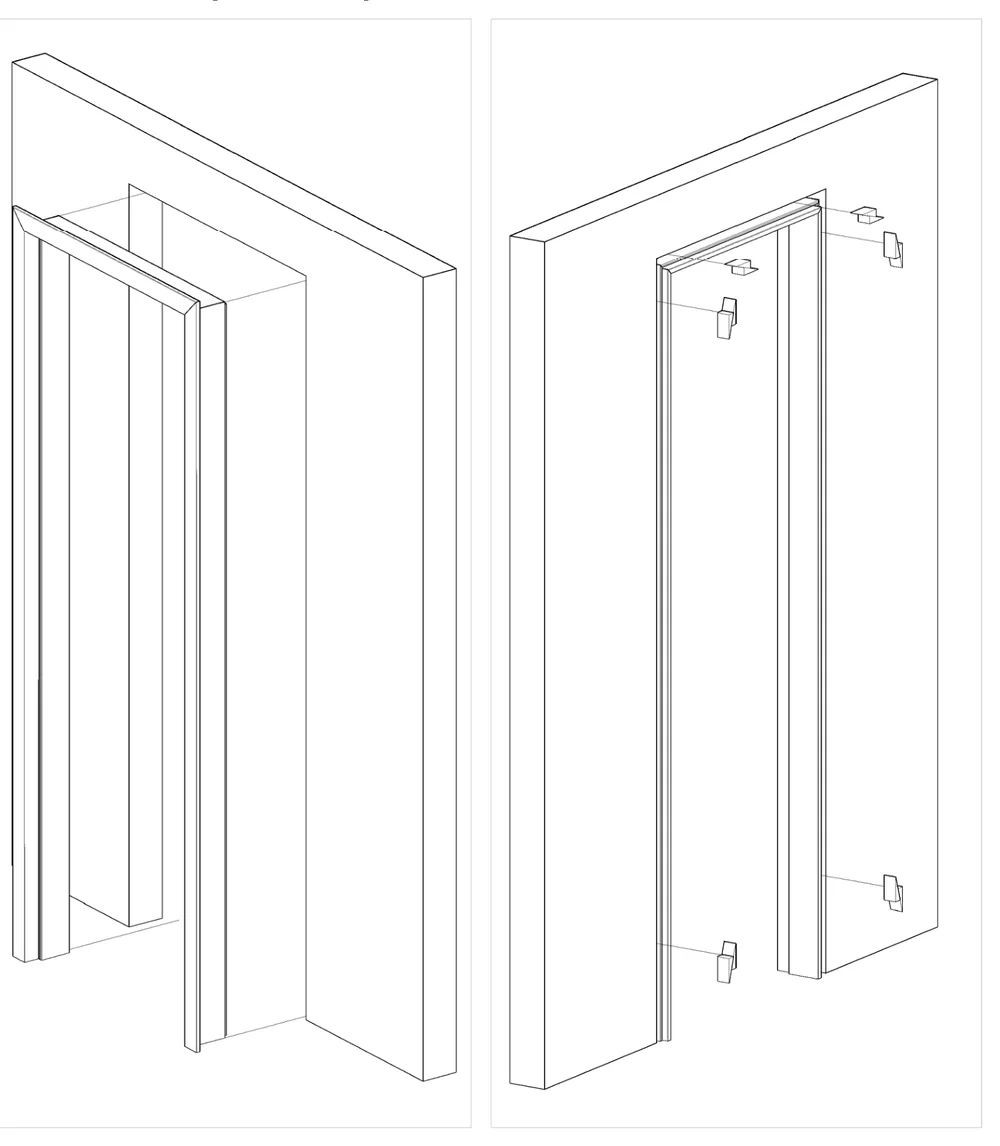

Установка коробки в проём и расклинивание
Собранную коробку заводят в проём и расклинивают, выставляя по уровню.

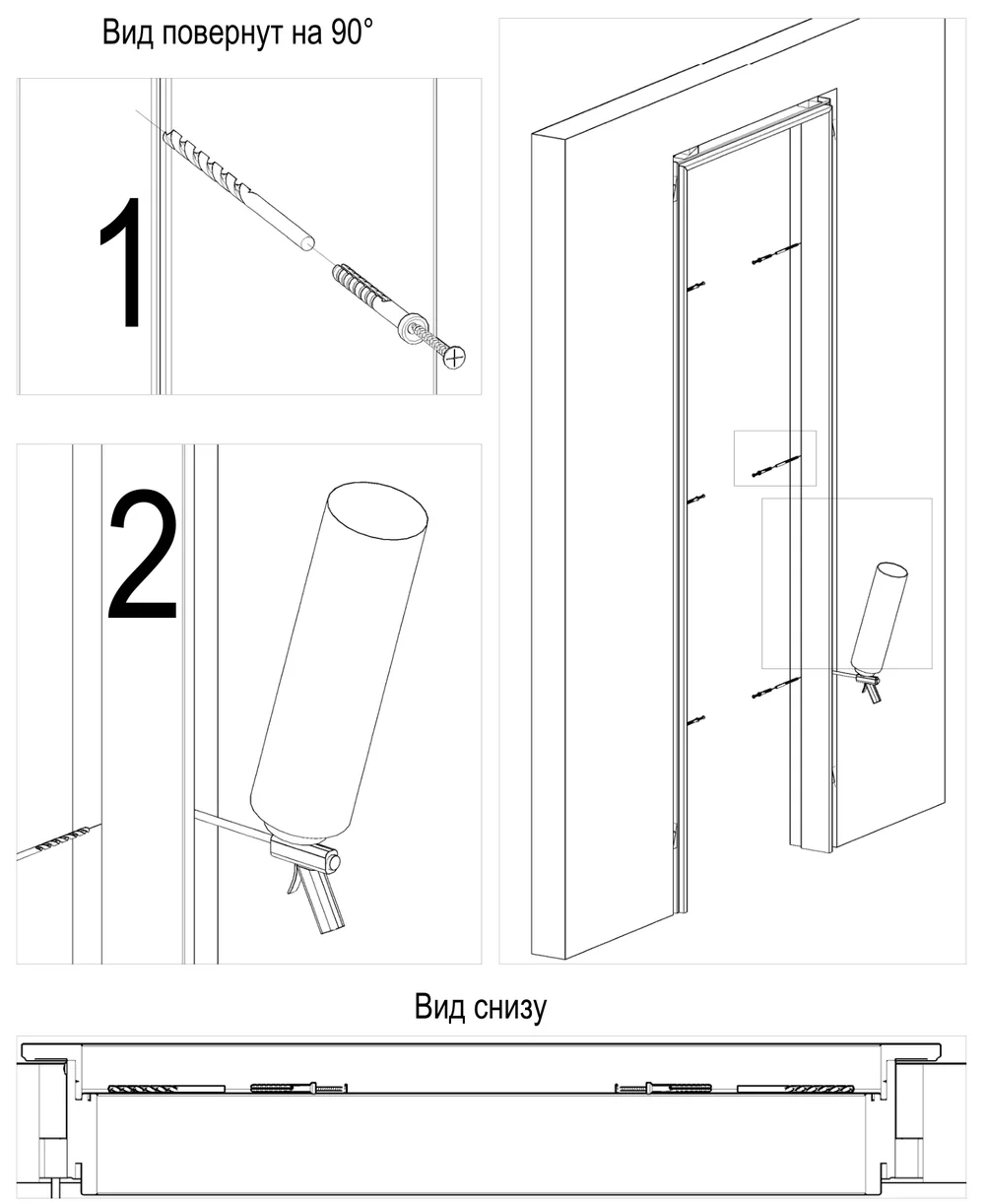

Крепление коробки и запенивание
Коробку крепят к проёму, зазор заполняют монтажной пеной.

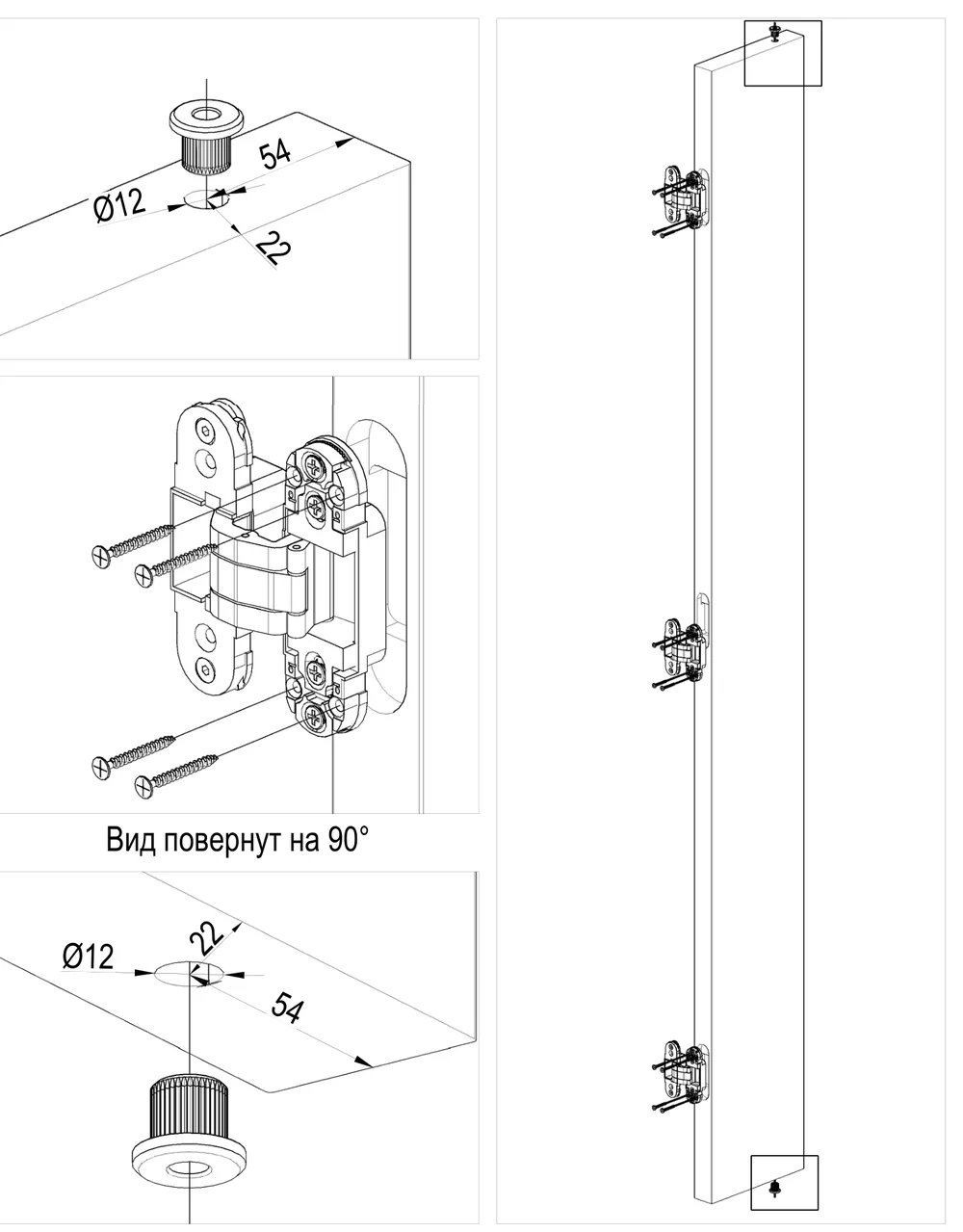

Створка №1
Присадка первой створки: отверстия Ø12, размеры 54 и 22 мм от кромки.

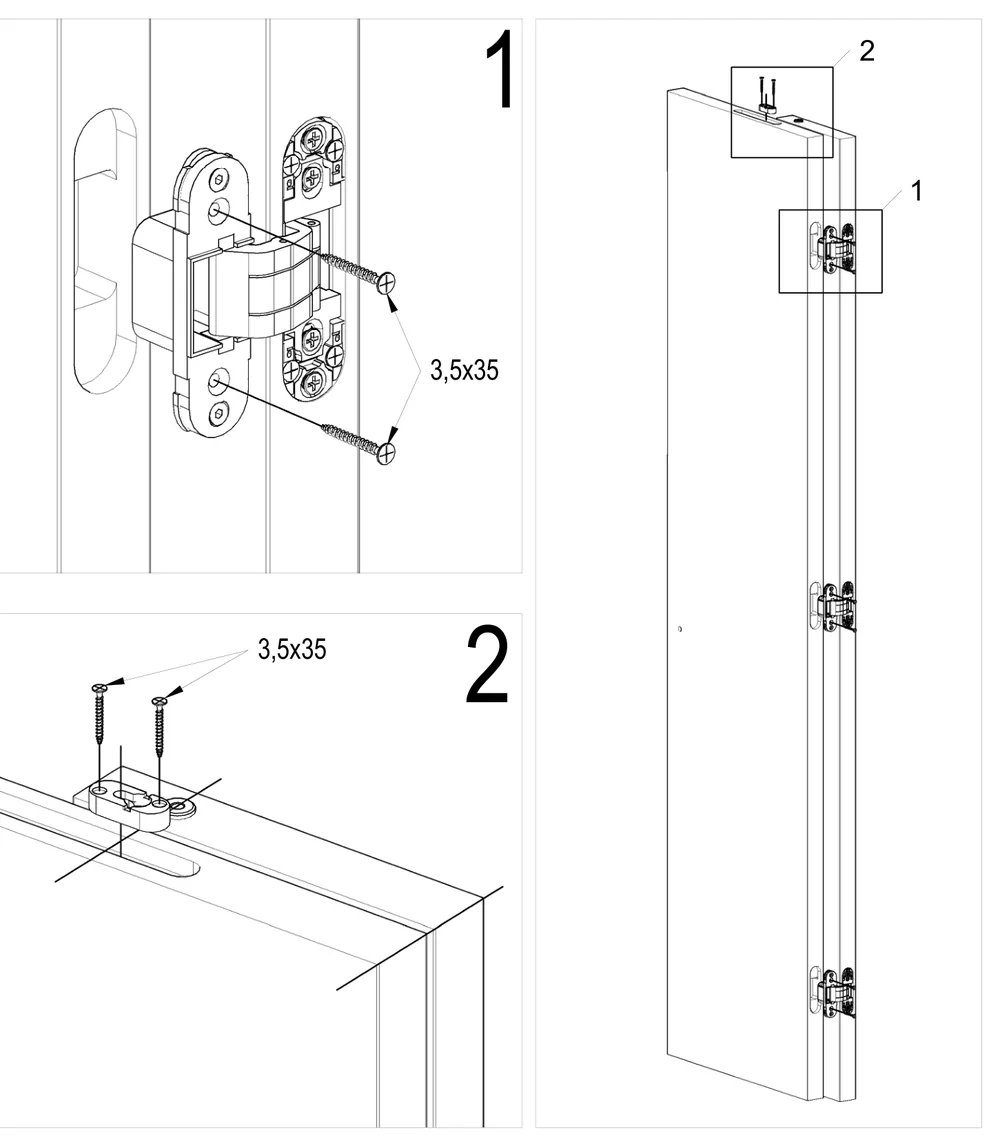

Установка створки №2
Вторая створка соединяется с первой петлями, крепёж — саморезы 3,5×35.

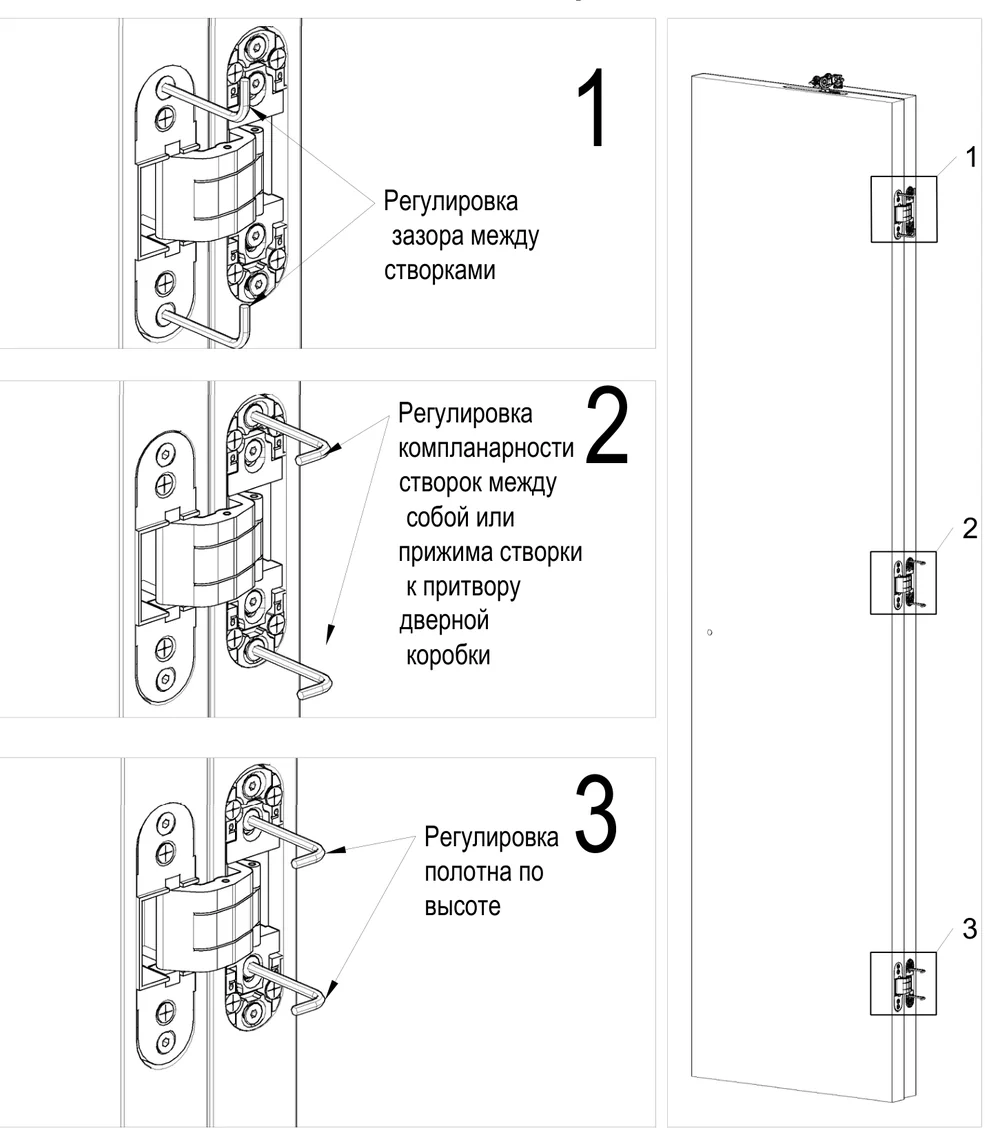

Три регулировки
После сборки створок доступны три регулировки: 1 — зазор между створками, 2 — компланарность створок между собой или прижим створки к притвору коробки, 3 — положение полотна по высоте.

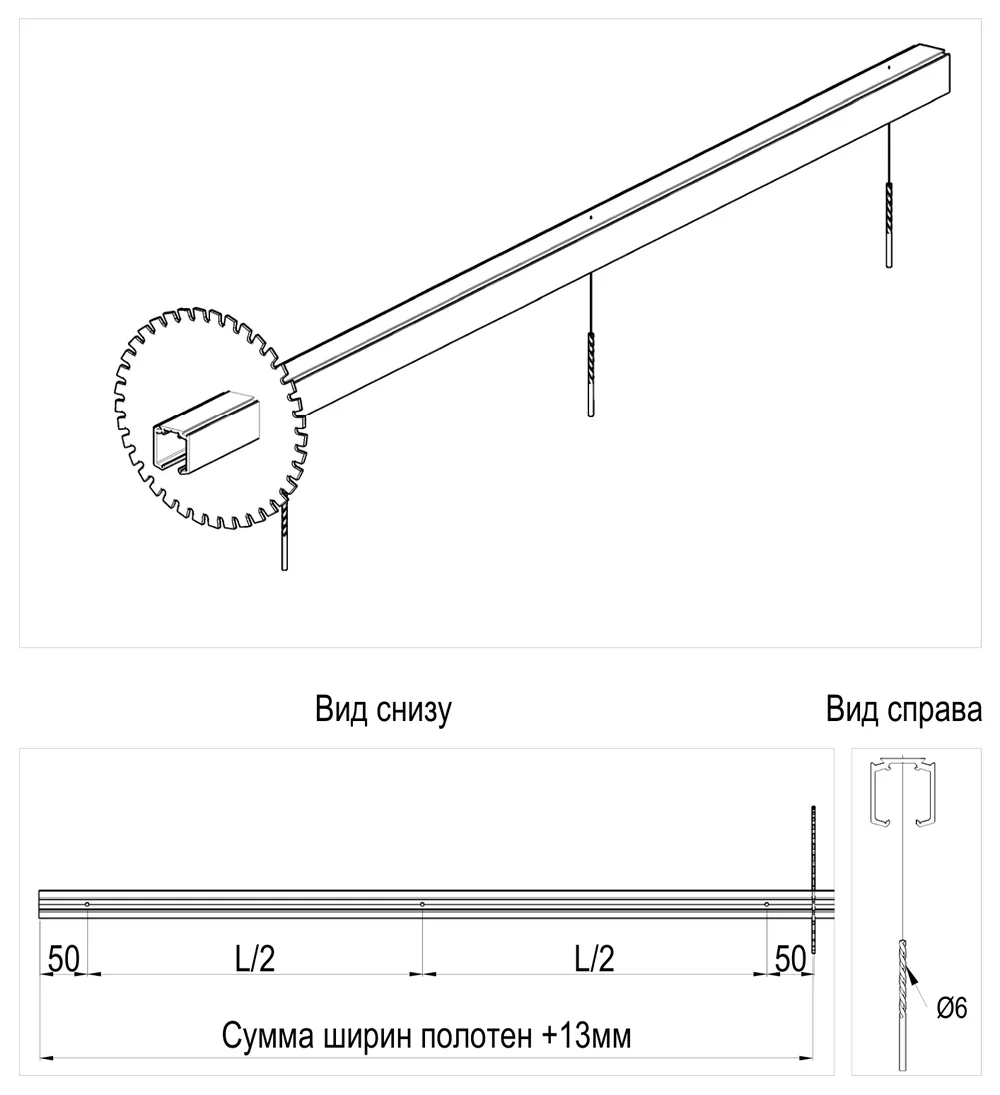

Подготовка направляющего профиля
Профиль режут по формуле «сумма ширин полотен + 13 мм». Крепёжные отверстия Ø6: крайние в 50 мм от торцов, промежуточные — через L/2.

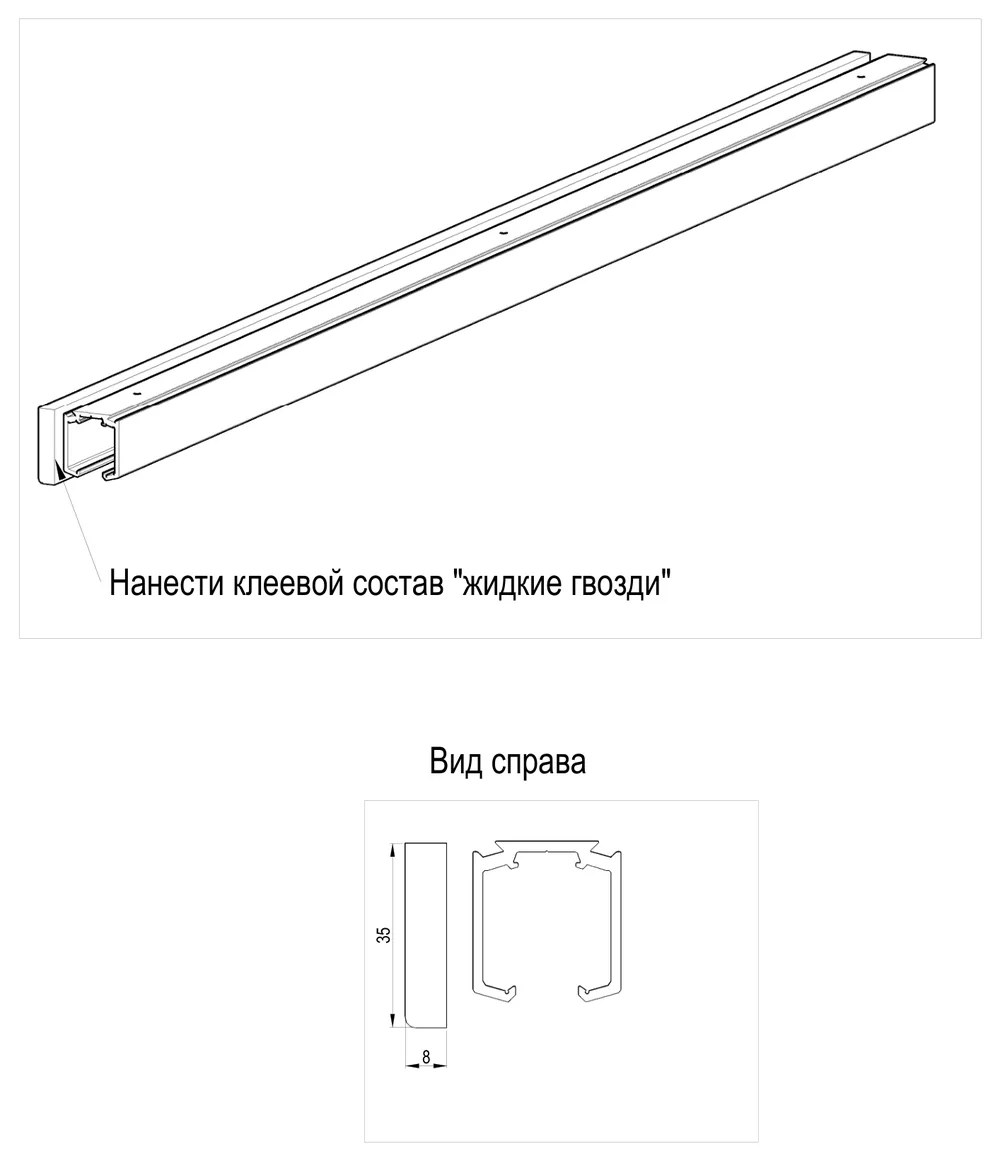

Установка карниза
Карниз сажают на клеевой состав «жидкие гвозди», размеры на схеме — 35 и 8 мм.

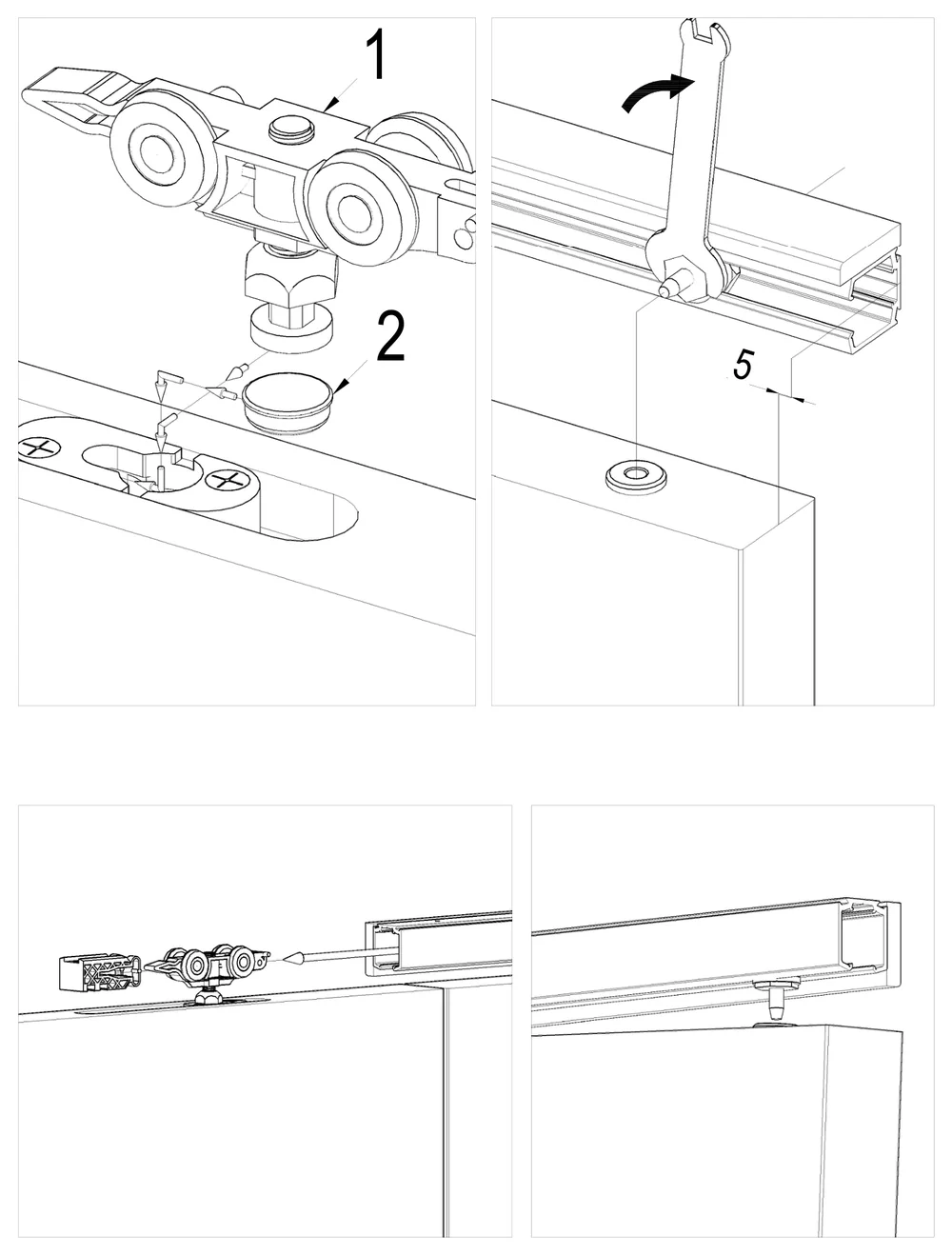

Установка фурнитуры
Ролик, оси и втулки ставят по схеме до навешивания створок.

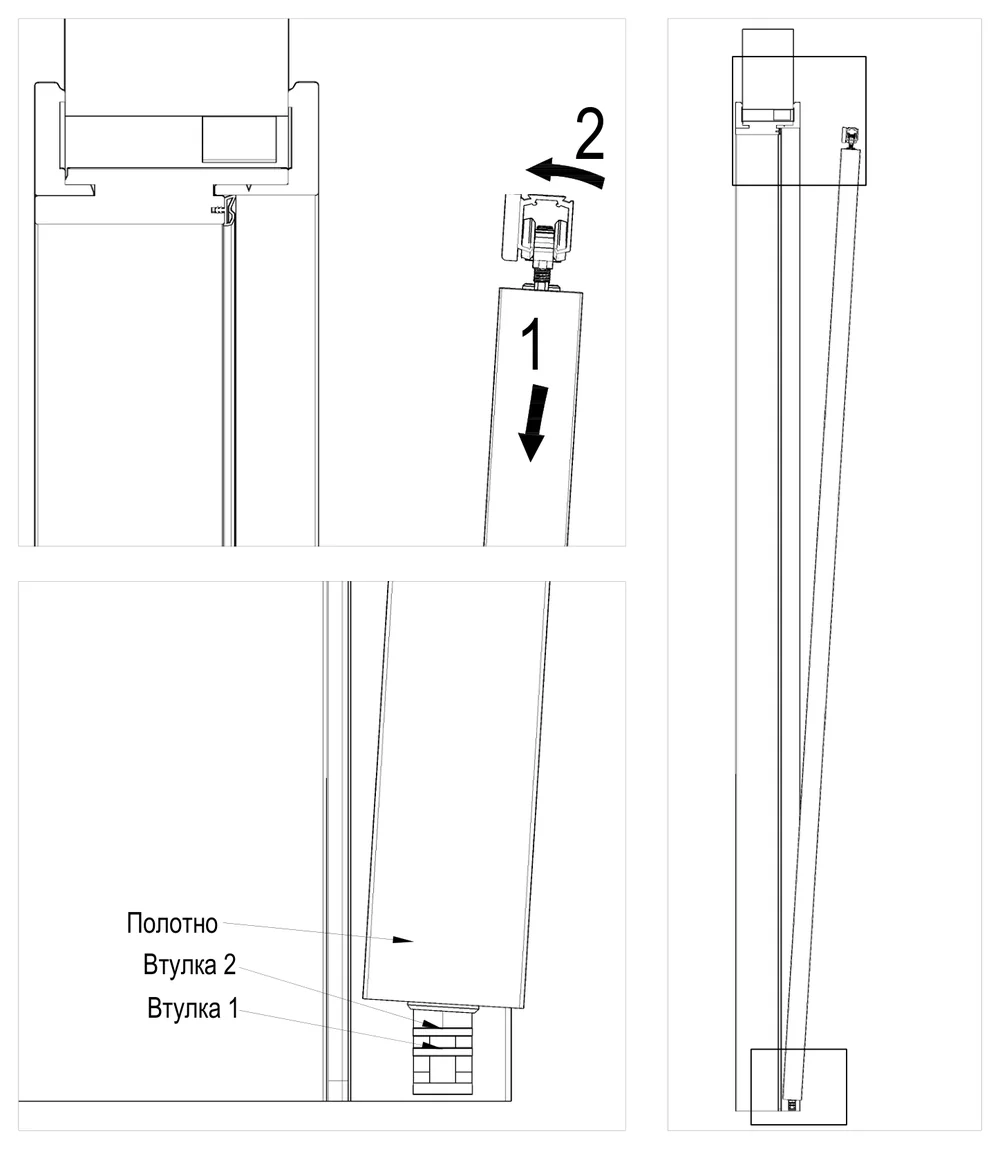

Установка створок в коробку
Створки заводят в коробку через втулки: втулка 1 и втулка 2 на схеме.
Крепление направляющих профилей
Профили фиксируют по месту после посадки створок.

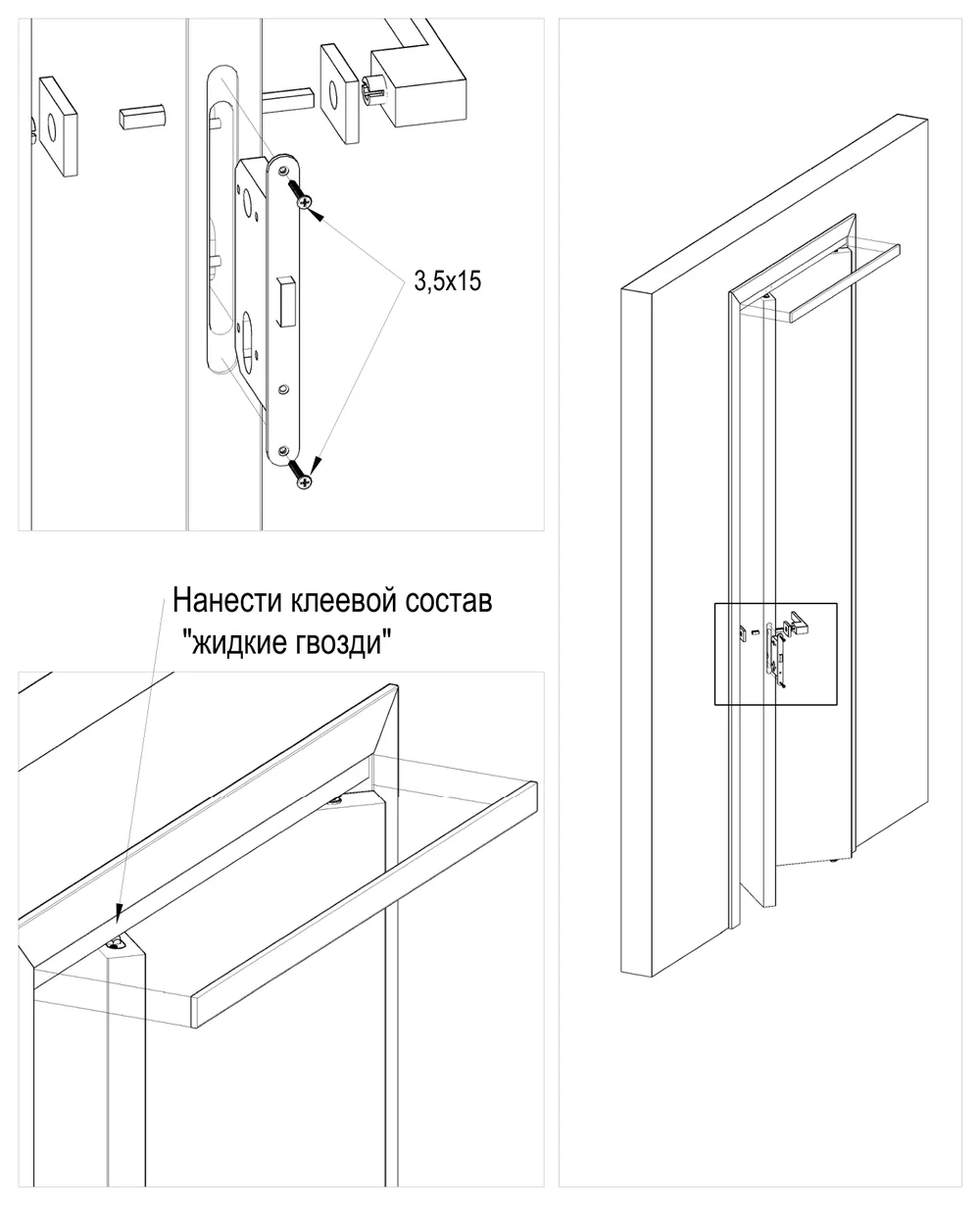

Установка замка и ручки
Замок и ручку ставят последними, крепёж 3,5×15, накладку сажают на «жидкие гвозди».
Регулировки
После сборки система регулируется по трём осям — этого хватает, чтобы вывести створки в одну плоскость и убрать перекос:
- зазор между створками;
- компланарность створок между собой или прижим створки к притвору коробки;
- положение полотна по высоте.
Что нельзя пропустить
- Проём на 100 мм шире полотна. Это закладывают до заказа.
- Планки коробки мерят по срезу внутренней стороны наличника, а не по любой удобной кромке.
- Направляющий профиль режут после замера фактических полотен — по сумме их ширин плюс 13 мм.
- Крайние отверстия профиля — в 50 мм от торцов. Ближе к краю крепление вырвет.
- Регулировки делают до финальной затяжки, пока створки ходят свободно.
Какие двери ставят на книжку
По каталогу ProfilDoors система совместима с этими сериями. Кликните серию — откроется каталог.
По отдельным моделям внутри серий бывают исключения — уточняйте у менеджера.
